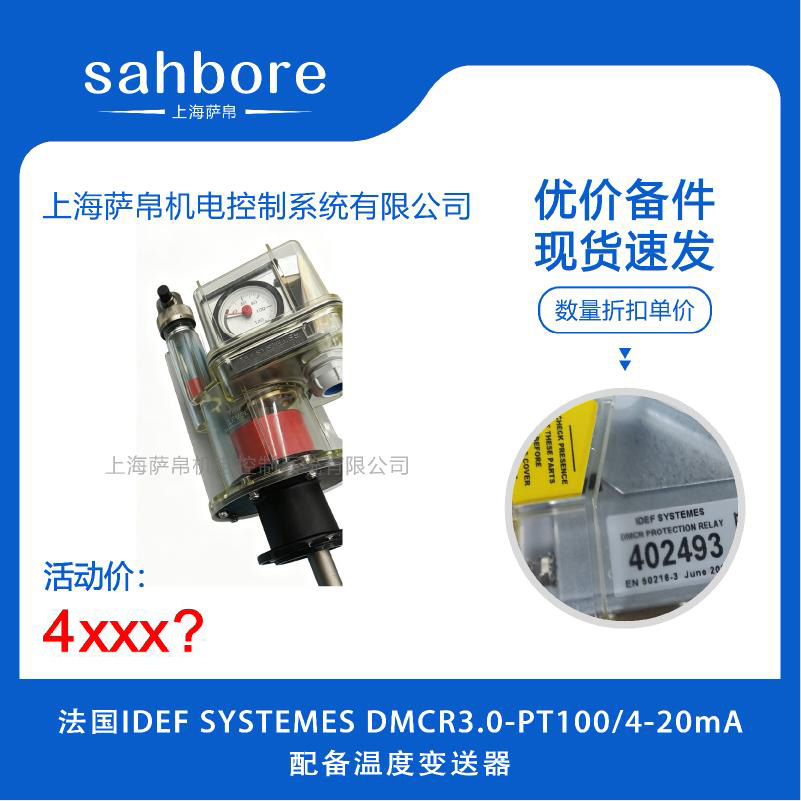

法国IDEF SYSTEMES DMCR 3.0-PT100/4-20mA是在标准DMCR 3.0四合一（温度/压力/油位/气体）机电保护继电器基础上，集成Class A级高精度PT100铂电阻温度传感器与4-20mA两线制变送器模块的智能型综合保护装置。该产品严格遵循EN 50216-3及IEC 60076-22-1国际标准制造，不仅完整保留170cm³油位/气体监测、突发过压保护及双金属片温度开关等核心机电保护功能，更增加了模拟量温度信号输出，实现了油温的连续精确测量与远程传输，是将传统变压器保护从"被动离散报警"升级为"主动连续监控"的理想解决方案，特别适配出口项目对SCADA/DCS远程数据采集的强制要求。
内置Class A级PT100铂电阻传感器（IEC 60751标准，精度±0.15℃），配合4-20mA两线制变送器模块，将-40℃至+150℃范围内的油温线性转换为标准电流信号。相比传统双金属片开关仅提供离散报警/跳闸点，该配置可实时、连续地将精确油温数据远传至控制室，支持温度趋势分析、负荷管理与预防性维护。4-20mA信号具有强抗干扰特性，支持≤500Ω负载下长距离传输（通常可达1km以上），可直接接入PLC、RTU或DCS系统的AI模块，无需额外配置信号调理器。
完全保留DMCR 3.0的双浮子油位/气体监测（170cm³阈值）、可调突发压力开关（0.1–0.5bar）及双恒温器开关（报警/跳闸）。即使变送器电子部分故障，底层机电保护机制依然独立有效，确保变压器安全，符合"失效-安全"原则。
装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作。这一特性在矿区变频设备密集、电网谐波污染严重的环境中尤为关键，确保气体与油位监测数据的准确性。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，两个专利浮子（主浮子+小浮子）可同时显示产气和油位下降。当变压器内部因故障产生气体或油位下降达到170cm³阈值（EN 50216-3标准）时，浮子动作触发干簧管开关输出报警或跳闸信号。运维人员无需拆卸即可快速判断变压器状态。
核心监测单元（压力膜片、磁性浮子、双金属片、干簧管）均为纯机电结构，无需外部供电即可实现报警与跳闸。顶部集成G1/8"油样旋塞，支持故障气体取样（DGA分析）与绝缘油补充/排气操作，无需排空变压器油即可进行带电维护。
电子模块供电24V DC（10–30V DC宽范围）或AC 85–265V，功耗<5W，适应电网波动。保持IP56防护等级与IK10抗冲击（10焦耳），C5-M级高防腐涂层（ISO 12944），耐盐雾1000小时，环境温度-40°C至+70°C（操作），完全适配出口恶劣环境。
出口全密封充液油浸式配电变压器（11kV/22kV/33kV）选DMCR 3.0-PT100/4-20mA标准版即可，必须为无膨胀油箱的密封式变压器；若变压器带有储油柜（Conservator）需选配DMCR 3.0-PT100/4-20mA-PA66储罐法兰专用版。如需接入电网SCADA远程监控系统选e-DMCR 3.0智能通信版，支持Modbus RTU协议。
一般户外环境选标准IP56配置即可；沿海高盐雾环境（如出口东南亚、中东项目）务必确认C5-M涂层版本；极端高温地区（如中东沙漠）需确认工作温度上限达+70℃（短期+120℃）；高海拔地区需确认工作温度下限达-40℃；强电磁干扰区域（如矿区柴油发电机供电）必须选配集成磁保护版本。
气体/油位触发阈值为170cm³（EN 50216-3标准，不可调）；温度通常设定一级报警85℃和二级跳闸105℃，限位开关在30–120℃范围内可调（±1℃）；PT100测温范围出厂设定-40℃至+150℃（可根据需求定制）；压力根据变压器油箱设计设定突发压力跳闸值，通常为0.25–0.5bar（可调范围100–500mbar，步进调节）。
标准版提供4组独立触点（T1跳闸+T2报警+压力报警+气体报警），同时提供4-20mA模拟量温度输出，可同时接入不同控制回路；如需更多触点或特殊触点组合，需在订货时明确触点数量与类型。
仅需本地保护+模拟量输出选标准PT100/4-20mA版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能；偏远站点可额外选配4G/LoRa无线通信模块实现无线远程传输。
出口欧盟市场需确认CE认证及EN 50216-3符合性；出口中东需确认SASO/ESMA认证；出口非洲需确认SONCAP/NRCS/KEBS等区域认证；出口东南亚需确认相关区域标准。出口前建议与当地电网运营商确认是否需额外IEEE或ANSI标准兼容。
PT100铂电阻传感器，Class A级，精度±0.15℃（IEC 60751），测温范围-40℃至+150℃（可定制），响应时间≤100ms。4-20mA两线制输出，负载能力≤500Ω，输出信号与温度呈线性关系，4mA对应量程下限温度，20mA对应量程上限温度。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±1℃，带可复位最高温度记忆指针。T1跳闸触点为常闭型，T2报警触点为常开型，触点容量250V AC/2–5A，耐压2.5kV。
可调压力开关范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms。e-DMCR版数字传感器精度±1%FS，最大额定压力500mbar；膜片材质为氟橡胶（Viton）。
触发阈值170cm³（EN 50216-3标准），油位下降≥170cm³触发磁性开关报警，气体积聚≥170cm³触发气体报警。监测方式为双浮子（主浮子+小浮子）+干簧管转换触点，360°全方位可视观察。
绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准，导线截面0.5–2.5mm²。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP56（防尘防水），抗冲击IK10（10焦耳）；防腐等级C5-M（ISO 12944），抗盐雾1000小时，防紫外线500小时；环境温度-40°C至+70°C（操作），-50°C至+80°C（存储），短期耐受+120°C；宽电压AC 85–265V供电适应电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件，含PT100/4-20mA模块略重于标准版）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"黄铜油样旋塞，旋紧扭矩≤1.0N·m。PT100/4-20mA模块预留专用温度信号接线端子。安装孔适配全密封变压器顶部φ60mm±1mm标准开口。
作为欧洲、中东、非洲、东南亚等地区11kV/22kV/33kV全密封油浸式配电变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足CE/SASO/ESMA/SONCAP等区域标准要求。4-20mA模拟量输出可直接接入SCADA系统，满足当地电网对数据采集的强制要求，是出口高端项目的合规必备保护组件。
通过选配e-DMCR通信版，满足智慧电网对变压器状态在线监测的升级需求，通过RS485/Modbus将油温、压力、油位、气体状态及4-20mA模拟量温度数据接入SCADA系统，实现预测性维护，降低偏远变电站运维成本。4G/LoRa无线模块适用于无人值守的偏远油田与沙漠电站。
用于冶金、化工、矿山等行业的厂用变压器，其4-20mA输出可直接接入工厂DCS系统，参与设备联锁控制（如启动备用冷却风机），实现油温的连续精确监控与自动化响应。
特别适用于沿海风电场、港口岸电、石化园区等高盐雾环境下的变压器保护，C5-M级防腐涂层与IP56/IK10防护等级确保长期可靠运行，透明可视化特性降低了偏远站点运维难度，PT100/4-20mA模块确保温度数据在强干扰环境下准确远传。
适用于数据中心、医院、港口岸电、海水淡化厂等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时变压器依然安全，多路独立触点可同时驱动跳闸与报警回路，4-20mA模拟量输出支持精确温度趋势分析。
法国IDEF SYSTEMES DMCR 3.0-PT100/4-20mA以"油温连续精确监测+压力+油位/气体170cm³触发"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过内置Class A级PT100铂电阻传感器与4-20mA两线制变送器模块，彻底解决了传统继电器无法远程传输精确温度值的痛点，实现了油温从"离散开关量报警"到"连续模拟量远程监控"的质变升级。4-20mA信号具有强抗干扰特性，支持≤500Ω负载下长距离传输（通常可达1km以上），可直接接入PLC、RTU或DCS系统的AI模块，无需额外配置信号调理器。温度监测覆盖-40℃至+150℃全量程，精度±0.15℃，响应时间≤100ms；突发过压保护由Viton膜片在≤10ms内响应，设定范围100–500mbar可调；气体/油位监测采用双浮子+干簧管机电结构，170cm³触发阈值严格符合EN 50216-3标准，顶部Lexan观察窗支持360°可视化直观判读。e-DMCR 3.0智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足智慧电网SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，C5-M级防腐涂层与IP56/IK10防护等级确保在沿海高盐雾、沙漠极端高温、高海拔低温及强紫外线等多重严苛挑战下长期可靠运行。其"四合一机电保护+PT100/4-20mA连续测温+集成磁保护+油样旋塞"的组合设计，不仅从物理结构上彻底杜绝了传统保护继电器常见的渗漏油风险，更提供了便捷的现场故障诊断与远程精确温度监控手段，是出口油浸式变压器同时满足EN 50216-3、IEC 60076-22-1及各区域准入认证要求的核心非电量监测组件，更是变压器从"被动保护"向"主动智能监控"升级的关键配置。
