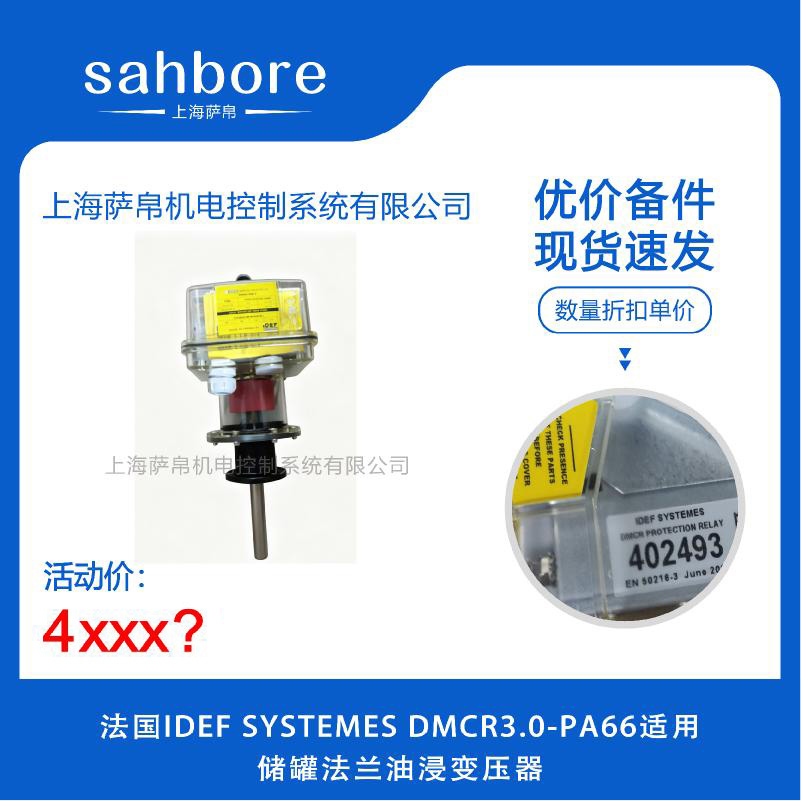

法国IDEF SYSTEMES DMCR 3.0-PA66是一款专为带储油柜（Conservator）的油浸式变压器设计的四合一非电量综合保护继电器，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该装置将油温监测、突发过压保护、油位指示与气体逸出监测四大核心安全功能高度集成于单一透明储液器外壳内，一套设备完全替代传统分散式气体继电器、压力释放阀、温度计与油位计的组合方案。PA66后缀代表该型号采用高强度聚酰胺66工程塑料外壳，并标配适配储油柜（Conservator）的专用法兰接口，通过法兰直接连接至储油柜管道，实现油路连通与密封安装，是带储罐法兰油浸式变压器出口市场同时满足IEC国际标准与当地认证要求的核心非电量监测组件。
外壳采用高强度聚酰胺66（PA66）工程塑料，相比传统铝合金外壳具有更优的绝缘性能、耐腐蚀性能及抗紫外线能力，特别适合沿海高盐雾、强紫外线及户外长期暴露环境。标配储油柜专用法兰接口，适配标准Conservator管道连接，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m，确保油路密封可靠，杜绝渗漏油风险。
一套装置集成温度（双恒温器T1跳闸+T2报警）、压力（可调开关）、油位/气体（双浮子+磁簧开关）四大保护功能，同时提供多达4组独立电气触点输出：T1常闭跳闸触点、T2常开报警触点、压力常开报警触点、气体/油位常开报警触点，可分别接入不同控制回路实现分级保护与独立报警，大幅简化带储油柜变压器顶部接线布局与密封点数量。
装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作，确保气体与油位监测数据的准确性。这一特性在矿区变频设备密集、电网谐波污染严重的环境中尤为关键，是区别于普通继电器的核心优势。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，两个专利浮子（主浮子+小浮子）可同时显示产气和油位下降。当变压器内部因故障产生气体或油位下降达到170cm³阈值（EN 50216-3标准）时，浮子动作触发干簧管开关输出报警或跳闸信号。运维人员无需拆卸即可快速判断变压器状态，特别适合偏远站点巡检人员精简的运维模式。
内置双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±1℃，机械温度计量程40–120℃并带最高温度记忆指针。通常出厂设定一级报警85℃、二级跳闸105℃，可根据变压器运行工况灵活调校，实现超温预警与跳闸双重保护。
内置氟橡胶（Viton）膜片压力传感器，设定范围0.1–0.5bar（100–500mbar），响应时间≤10ms，可根据变压器油箱耐压强度精确设定跳闸值。顶部集成G1/8"油样旋塞（Sampling Petcock），支持故障气体取样（DGA分析）与绝缘油补充/排气操作，无需排空变压器油即可进行带电维护，极大简化现场运维流程。
核心监测单元（压力膜片、磁性浮子、双金属片、干簧管）均为纯机电结构，无需外部供电即可实现报警与跳闸，确保控制电源故障时保护依然有效，符合"失效-安全"原则。PA66外壳从物理结构上杜绝了传统金属继电器因电缆密封套老化导致的渗漏油风险。
出口带储油柜（Conservator）的11kV/22kV/33kV油浸式变压器选DMCR 3.0-PA66储罐法兰专用版即可，必须为带有独立储油柜的变压器结构；若变压器为全密封无储油柜结构则选标准DMCR 3.0版。如需接入电网SCADA远程监控系统选e-DMCR 3.0智能通信版，支持Modbus RTU协议。
一般户外环境选标准PA66外壳+IP56配置即可；沿海高盐雾环境（如出口东南亚、中东项目）务必确认PA66外壳耐盐雾1000小时指标；极端高温地区（如中东沙漠）需确认工作温度上限达+70℃（短期+120℃）；高海拔地区需确认工作温度下限达-40℃；强紫外线地区PA66材质本身具备优秀抗UV性能，无需额外涂层。
气体/油位触发阈值为170cm³（EN 50216-3标准，不可调）；温度通常设定一级报警85℃和二级跳闸105℃，限位开关在30–120℃范围内可调（±1℃）；压力根据变压器油箱设计设定突发压力跳闸值，通常为0.25–0.5bar（可调范围100–500mbar，步进调节）。
标准版提供4组独立触点（T1跳闸+T2报警+压力报警+气体报警），可同时接入不同控制回路；如需更多触点或特殊触点组合（如双跳闸、双报警），需在订货时明确触点数量与类型。
仅需本地保护选标准版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能；偏远站点可额外选配4G/LoRa无线通信模块实现无线远程传输。
出口欧盟市场需确认CE认证及EN 50216-3符合性；出口中东需确认SASO/ESMA认证；出口非洲需确认SONCAP/NRCS/KEBS等区域认证；出口东南亚需确认相关区域标准。出口前建议与当地电网运营商确认是否需额外IEEE或ANSI标准兼容。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±1℃；机械温度计量程40–120℃，带可复位最高温度记忆指针；e-DMCR版采用PT100铂电阻（IEC 60751 Class B），范围-40℃至+150℃，精度±1℃。
可调压力开关范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms；e-DMCR版数字传感器精度±1%FS，最大额定压力500mbar；膜片材质为氟橡胶（Viton）。
触发阈值170cm³（EN 50216-3标准），油位下降≥170cm³触发磁性开关报警，气体积聚≥170cm³触发气体报警；监测方式为双浮子（主浮子+小浮子）+干簧管转换触点，360°全方位可视观察。
触点容量250V AC / 2–5A，耐压2.5kV；T1跳闸触点为常闭型，T2报警触点为常开型，压力报警触点为常开型，气体/油位报警触点为常开型；各触点彼此独立，互不影响。
绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准，导线截面0.5–2.5mm²。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP56（防尘防水），抗冲击IK10（10焦耳）；外壳材质PA66聚酰胺66，耐盐雾1000小时，防紫外线500小时；环境温度-40°C至+70°C（操作），-50°C至+80°C（存储），短期耐受+120°C；宽电压AC 85–265V供电适应电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰为储油柜专用法兰接口，适配标准Conservator管道连接，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件，PA66版本略轻于铝合金版本）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"黄铜油样旋塞，旋紧扭矩≤1.0N·m。安装套件包含不锈钢M8螺栓、弹簧垫圈、O型圈密封垫及安装指南。储油柜法兰接口适配标准Conservator管道连接。
作为东南亚、中东、非洲、南美等地区11kV/22kV/33kV带储油柜（Conservator）油浸式变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足CE/SASO/ESMA/SONCAP等区域标准要求，是出口带储罐法兰变压器市场的合规必备保护组件。
特别适用于沿海风电场、港口岸电、石化园区等高盐雾环境下的带储油柜变压器保护，PA66外壳耐盐雾1000小时并具备优秀抗紫外线性能，IP56防护与IK10抗冲击等级能有效防止内部元件受潮失效，透明可视化特性降低了偏远站点运维难度。
通过选配e-DMCR通信版，满足智慧电网对变压器状态在线监测的升级需求，通过RS485/Modbus将数据接入电网SCADA系统，实现预测性维护，降低偏远变电站运维成本。4G/LoRa无线模块适用于无人值守的偏远矿区与沙漠电站。
适用于矿区、冶金、水泥厂等高振动环境下的带储油柜变压器保护，其IK10抗冲击特性确保在恶劣工况下稳定运行。集成磁保护技术确保在强电磁干扰下监测数据准确可靠，油样旋塞支持DGA故障诊断。
适用于数据中心、医院、港口岸电、海水淡化厂等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时变压器依然安全，多路独立触点可同时驱动跳闸与报警回路，顶部油样阀支持不停电维护。
法国IDEF SYSTEMES DMCR 3.0-PA66以"油温+压力+油位/气体170cm³触发"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过PA66高强度工程塑料外壳、储油柜专用法兰接口、C5-M级耐腐蚀性能、IP56/IK10高防护等级、1000小时耐盐雾、宽电压AC 85–265V供电及顶部G1/8"油样旋塞，直接应对带储油柜油浸式变压器在沿海高盐雾、沙漠极端高温、高海拔低温及强紫外线等多重严苛挑战。温度监测覆盖30–120℃全量程并带最高温度记忆指针与双恒温器分级保护（报警85℃/跳闸105℃），适配变压器环境温度+5°C的散热冗余设计；突发过压保护由Viton膜片在≤10ms内响应，设定范围100–500mbar可调；气体/油位监测采用双浮子+干簧管机电结构，170cm³触发阈值严格符合EN 50216-3标准，顶部Lexan观察窗支持360°可视化直观判读。e-DMCR 3.0智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足智慧电网SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，PA66外壳从物理结构上彻底杜绝了传统金属继电器常见的渗漏油风险并提供了更优的绝缘与耐腐蚀性能。其"四合一+PA66防腐+储罐法兰专用接口+油样旋塞"的组合设计，不仅完美适配带储油柜变压器的安装结构，更提供了便捷的现场故障诊断与维护手段，是出口带储罐法兰油浸式变压器同时满足EN 50216-3、IEC 60076-22-1及各区域准入认证要求的核心非电量监测组件。
