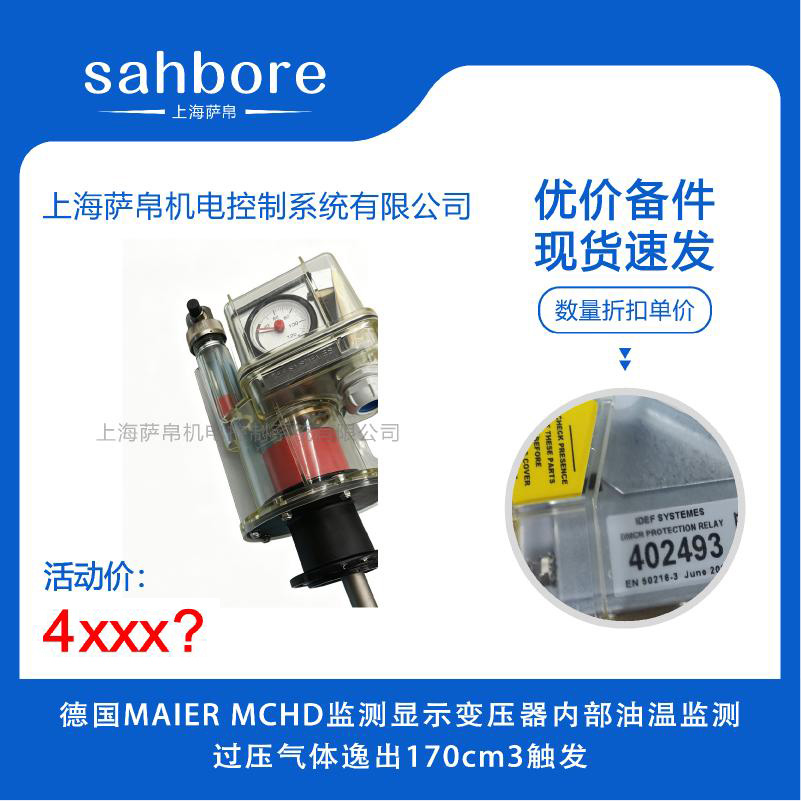

德国MAIER MCHD是一款专为全密封充液油浸式配电变压器及扼流线圈设计的多功能非电量综合保护继电器，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该装置将变压器内部油温监测、突发过压保护、气体逸出监测及油位指示四大核心安全功能高度集成于单一全密封铝制外壳内，一套设备完全替代传统分散式气体继电器、压力释放阀、温度计与油位计的组合方案。其核心设计采用油路与电气开关元件完全隔离的结构，结合C5-M级高防腐涂层（ISO 12944标准），从物理结构上彻底杜绝了传统保护继电器因电缆密封套老化或紫外线脆化导致的油泄漏风险。气体逸出监测采用浮子+干簧管机电结构，当变压器内部因局部放电、过热等故障产生气体并积聚达到170cm³时即刻触发报警或跳闸触点，顶部耐紫外线Lexan观察窗支持360°直观查看气体积聚情况，是保障变压器内部故障早期预警与紧急跳闸的关键一体化组件。
内置高精度双金属温度计，通过毛细管将油温传递至顶部机械表盘，显示范围0°C至140°C，覆盖变压器全工况运行区间。配备可复位最高温度记忆指针（Max. Pointer），可记录历史最高油温便于故障追溯。同时设有可调限位开关，调节范围20°C至120°C（精度±2°C），通常出厂设定一级报警85°C、二级跳闸105°C，实现超温预警与跳闸双重防护。
内置氟橡胶（Viton）膜片压力传感器，当变压器内部因故障发生突发性压力激增时膜片瞬间动作触发微动开关。设定范围10–50kPa（步进5kPa可调），通常出厂设为30–40kPa，响应时间<0.5s，可根据变压器油箱耐压强度精确设定跳闸值，有效防止箱体变形与渗漏油事故。
采用浮子+干簧管（Reed Switch）纯机电结构，当变压器内部因绝缘老化、局部放电等故障产生气体并积聚时，气体推动浮子下沉触发磁性开关动作，标准触发阈值为气体积聚量≥170cm³时触发报警或跳闸触点。顶部耐紫外线Lexan观察窗支持360°直观查看气体积聚情况，两个专利浮子可同时显示产气和油位下降，无需打开外壳即可进行故障初判。
同轴浮子随油位变化上下移动，当油位异常下降（如泄漏）对应≥170cm³体积变化时触发干簧管开关报警。油位情况通过同一观察窗直接读取浮子位置，清晰指示当前油位高度，运维人员无需拆卸即可判断油位状态。
油路与电气开关元件完全隔离的设计彻底杜绝了因电缆密封套老化或紫外线脆化导致的油泄漏风险，确保变压器终身密封性。外壳采用铝制SOLIDLINE粉末涂层，符合ISO 12944 C5-M标准（极高腐蚀等级），能有效抵御沿海盐雾、工业大气及强紫外线侵蚀，防护等级达IP55/IP65，抗冲击IK07，工作温度范围-30°C至+120°C。
核心监测单元（浮子、Viton膜片、双金属）均为纯机电结构，无需外部供电即可实现报警与跳闸，确保控制电源故障时保护依然有效，符合"失效-安全"原则。内置1/8"球阀支持油样采集与排气操作，无需排空变压器油即可进行DGA分析或补油，极大简化现场运维流程。
出口全密封充液配电变压器（11kV/22kV/33kV）或扼流线圈选MCHD标准四功能集成版即可，必须为无膨胀油箱的密封式变压器；若变压器带有气囊或波纹管膨胀器需确认兼容性。如需接入远程监控系统选e-MCHD智能通信版，支持Modbus RTU协议。
一般户外环境选标准IP55配置即可；沿海高盐雾环境（如出口东南亚、中东项目）务必选择C5-M涂层版本；极端高温地区（如中东沙漠）需确认工作温度上限达+120°C；高海拔地区需确认工作温度下限达-30°C；强紫外线地区确认Lexan观察窗抗UV性能。
油温通常设定一级报警85°C和二级跳闸105°C，限位开关在20–120°C范围内可调（±2°C）；过压根据变压器油箱设计设定突发压力跳闸值，通常为30–40kPa（可调范围10–50kPa，步进5kPa）；气体/油位触发阈值均为170cm³（EN 50216-3标准），气体积聚≥170cm³触发报警或跳闸，油位下降≥170cm³触发低油位报警。
仅需本地保护选标准版；需要远程监控选e-MCHD版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能；偏远站点可额外选配4G/LoRa无线通信模块实现无线远程传输。
出口欧盟市场需确认CE认证及EN 50216-3符合性；出口中东需确认SASO/ESMA认证；出口北美需确认UL或CSA认证；项目若有强制EN 50216-3或IEC标准要求，MCHD为标准合规配置。
双金属温度计显示范围0°C–140°C，限位开关调节范围20°C–120°C（±2°C），带可复位最高温度记忆指针。触点容量：温度触点24V DC/4A、240V AC/3A。报警与跳闸两级独立输出，互不影响。
可调压力开关范围10–50kPa（步进5kPa），响应时间<0.5s，膜片材质为氟橡胶（Viton）。最大额定压力50kPa，超压触发常开触点报警。触点容量：压力触点24V DC/2A、240V AC/6A。
触发阈值170cm³（EN 50216-3标准），气体积聚≥170cm³时浮子下沉触发干簧管转换触点，输出报警或跳闸信号。监测方式为浮子+干簧管（Reed Switch）机电结构，360°全方位可视观察。
触发阈值170cm³（EN 50216-3标准），油位下降≥170cm³触发磁性开关报警。监测方式为同轴浮子+干簧管转换触点+Lexan观察窗直观显示。
绝缘电阻>100MΩ（500V DC）；触点耐压2.5kV；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP55/IP65（EN 60529），抗冲击IK07（EN 50102）；防腐等级C5-M（ISO 12944），抗盐雾1000小时，防紫外线500小时；环境温度-30°C至+120°C（操作），-50°C至+80°C（存储）；介质兼容矿物油、合成酯、有机酯。
紧凑圆柱形设计，外径约134mm（含法兰），总高度约155–160mm（含观察窗）。顶部安装法兰适配标准油箱开口φ60mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-MCHD版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成1/8"油样旋塞，旋紧扭矩≤1.0N·m。安装孔适配全密封变压器顶部φ60mm标准开口。
作为欧洲、中东、东南亚、南美等地区11kV/22kV/33kV全密封充液油浸式配电变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足CE/SASO/ESMA/IRAM等区域标准要求，是出口全密封变压器市场的合规必备保护组件。
特别适用于沿海风电场、港口岸电、石化园区等高盐雾、高污染环境下的变压器保护，C5-M级防腐涂层与IP55/IP65防护等级确保长期可靠运行，透明可视化特性降低了偏远站点运维难度。
用于地铁整流变、牵引变电所、扼流线圈等对空间和可靠性要求极高的场所，纯机电无源结构确保在控制电源故障时保护依然有效，多路独立触点可同时驱动跳闸与报警回路。
通过选配e-MCHD通信版，满足智慧电网对变压器状态在线监测的升级需求，通过RS485/Modbus将数据接入SCADA系统，实现预测性维护，降低偏远站点运维成本。4G/LoRa无线模块适用于无人值守的偏远工厂与矿区站点。
适用于天然气开发、石油化工等行业配套的大型油浸式变压器，适应高腐蚀性气体与粉尘环境，油路与电气分离设计从物理结构上杜绝渗漏油风险，多路独立触点满足精细化保护需求。
德国MAIER MCHD以"油温监测+突发过压+气体逸出170cm³触发+油位指示"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过油路与电气开关元件完全隔离的全密封铝制外壳、C5-M级高防腐涂层（ISO 12944）、IP55/IP65防护等级、1000小时耐盐雾、-30°C至+120°C宽温域及顶部1/8"油样旋塞，直接应对全密封充液变压器在沿海高盐雾、沙漠极端高温、高海拔低温及强紫外线等多重严苛挑战。油温监测覆盖0–140°C全量程并带最高温度记忆指针与可调限位开关（报警85°C/跳闸105°C）；过压保护由Viton膜片在<0.5s内响应，设定范围10–50kPa可调；气体逸出监测采用浮子+干簧管机电结构，170cm³触发阈值严格符合EN 50216-3标准，顶部Lexan观察窗支持360°可视化直观判读。e-MCHD智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足智慧电网SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，完全适配全球各类全密封油浸式配电变压器及扼流线圈。其"四合一+油电分离"的设计理念从物理结构上彻底杜绝了传统保护继电器常见的渗漏油风险，而C5-M级防腐则直接应对了出口设备在热带、海洋性气候下的长期生存挑战，是出口全密封油浸式配电变压器同时满足EN 50216-3、IEC 60076-22-1及CE/SASO等区域认证要求的核心非电量监测组件。
