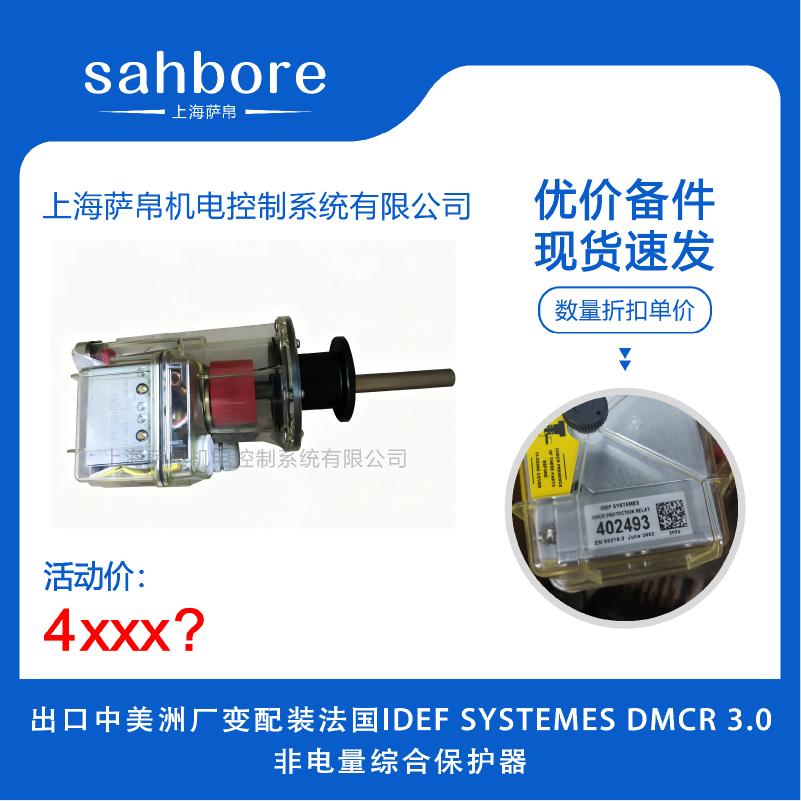

法国IDEF SYSTEMES DMCR 3.0是一款专为全密封油浸式配电变压器设计的四合一非电量综合保护继电器，严格遵循IEC 60076-22-1及EN 50216-3国际标准制造。该装置将温度监测、油箱压力保护、油位指示与气体释放监测四项核心安全功能高度集成于单一透明储液器外壳内，一套设备完全替代传统分散式气体继电器、压力释放阀、温度计与油位计的组合方案。中美洲地区（墨西哥、哥斯达黎加、巴拿马、危地马拉、洪都拉斯、萨尔瓦多、尼加拉瓜、伯利兹等）以热带气候、高湿多雨、沿海盐雾、海拔落差大及电网波动频繁著称，DMCR 3.0通过IP56防护等级、1000小时耐盐雾、集成磁保护技术（抗25mT外部磁场干扰）及宽电压AC 85–265V供电设计，直接应对中美洲变压器面临的高温高湿、强盐雾、电网谐波污染及偏远站点运维困难等多重严苛挑战。顶部集成的G1/8"油样旋塞支持不停电取样与补油操作，多路独立电气触点可同时接入不同控制回路，是出口中美洲厂用变压器同时满足IEC国际标准与当地CONELEC/CFE等区域认证要求的核心非电量监测组件。
一套装置集成温度（双恒温器T1跳闸+T2报警）、压力（可调开关0.1–0.5bar）、油位/气体（双浮子+磁簧开关）四大保护功能，同时提供多达4组独立电气触点输出，可分别接入不同控制回路实现分级保护与独立报警，大幅简化中美洲厂变顶部接线布局与密封点数量。
中美洲电网因大量变频设备与整流装置接入，谐波含量高、磁场干扰强。装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作，确保气体与油位监测数据的准确性，这是区别于普通继电器的核心优势。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，运维人员无需拆卸即可判断油位及气体积聚情况。两个专利浮子可同时显示产气和油位下降，特别适合中美洲偏远厂站巡检人员相对精简、维护周期较长的运行模式。
核心监测单元（压力波纹管、磁性开关、双恒温器）均为机电式结构，不依赖外部供电即可实现报警与跳闸。即使电子模块断电或通信故障，底层机械保护依然有效，确保厂用变压器在控制电源故障时仍能安全动作。
环境工作温度范围-40°C至+60°C，完全覆盖中美洲热带高温工况。外壳经C5-M高防腐涂层处理，耐盐雾1000小时，抗紫外线500小时，适应沿海盐雾与内陆高湿双重挑战。宽电压AC 85–265V供电适应中美洲电网波动现状。
顶部集成G1/8"油样旋塞，支持故障气体取样（DGA分析）与绝缘油补充，符合国际维护惯例。e-DMCR 3.0智能版支持RS485/Modbus RTU协议，通信距离≤1200米，可将油温、压力、油位、气体状态及触点动作记录上传至SCADA系统，满足中美洲智慧工厂与预测性维护需求。
出口中美洲11kV/22kV/33kV全密封油浸式厂用变压器选DMCR 3.0标准四功能集成版即可；如需接入远程监控系统，选e-DMCR 3.0智能通信版，支持Modbus RTU协议。
墨西哥内陆高原（如墨西哥城，海拔2240m）干燥温差大环境选标准IP56配置即可；中美洲沿海地区（如巴拿马运河区、哥斯达黎加太平洋沿岸）高盐雾环境建议确认外壳耐盐雾1000小时指标；危地马拉、洪都拉斯等强电磁干扰区域必须选配集成磁保护版本。
温度通常设定一级报警85°C和二级跳闸105°C，范围30–120°C可调，需根据中美洲夏季极端高温环境灵活调校；压力根据厂变油箱设计设定突发压力跳闸值，通常为0.25–0.5bar；油位/气体触发阈值为170cm³（EN 50216-3标准）。
仅需本地保护选标准版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置；偏远厂区可额外选配4G/LoRa无线通信模块实现无线远程传输。
针对中美洲热带高湿环境（如巴拿马、哥斯达黎加低地）可选配凝露防止加热模块；高海拔地区（如墨西哥城）需确认工作温度下限达-40°C；振动场景需验证IK10抗冲击性能。
双恒温器开关，报警和跳闸温度节点阈值30–120°C范围可调，精度±4°C；机械温度计量程40–120°C，带最高温度记忆指针；e-DMCR版采用PT100铂电阻（IEC 60751 Class B），范围-40°C至+150°C，精度±1°C。
可调压力开关，范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms；e-DMCR版数字传感器精度±1%FS，最大额定压力500mbar。
报警容积170cm³（EN 50216-3），当油位下降超过该阈值时触发带触点的磁性开关；气体监测通过内部小浮子观察，360°全方位可视，状态通过Modbus寄存器读取浮子位置及触点状态。
触点容量250V AC / 2–5A，耐压2.5kV，适配控制回路或跳闸回路；绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP56（防尘防水），抗冲击IK10（10焦耳）；环境温度-40°C至+60°C（操作），-50°C至+80°C（存储）；耐盐雾1000小时，防紫外线500小时；宽电压AC 85–265V供电适应中美洲电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m。安装孔适配出口中美洲厂变顶部φ60mm±1mm标准开口。
作为墨西哥、哥斯达黎加、巴拿马、危地马拉等国11kV/22kV/33kV全密封油浸式厂用变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足当地CONELEC（墨西哥）、SEC（哥斯达黎加）等区域标准要求，是出口中美洲厂变市场的合规必备保护组件。
特别适用于墨西哥湾沿岸、巴拿马运河区、哥斯达黎加太平洋沿岸等高温、高湿、多雨、强盐雾环境，IP56防护与IK10抗冲击等级能有效防止内部元件受潮失效，透明可视化特性降低了偏远厂站运维难度。
通过选配e-DMCR通信版，满足中美洲制造业智慧工厂对厂用变压器状态在线监测的升级需求，通过RS485/Modbus将数据接入工厂SCADA系统，实现预测性维护，降低偏远厂区运维成本。4G/LoRa无线模块适用于无人值守的偏远工厂与矿区站点。
适用于墨西哥石油化工、中美洲制造业等行业配套的大型油浸式厂用变压器，适应高腐蚀性气体与粉尘环境，集成磁保护技术确保在强电磁干扰下监测数据准确可靠。
适用于中美洲数据中心、医院、制造企业等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时厂变依然安全，多路独立触点可同时驱动跳闸与报警回路。
法国IDEF SYSTEMES DMCR 3.0以"温度+压力+油位/气体"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过360°透明可视化外壳、集成磁保护（抗25mT外部磁场干扰）、IP56/IK10高防护等级、1000小时耐盐雾、宽电压AC 85–265V供电及顶部G1/8"油样旋塞，直接应对中美洲高温高湿、强盐雾、电网波动及偏远站点运维困难的多重严苛挑战。e-DMCR 3.0智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足中美洲智慧工厂SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，完全适配中美洲偏远厂区、沿海工业区及高海拔工厂供电环境。整机定位清晰——不是替代某一个继电器，而是替代整套传统非电量保护系统，是出口中美洲厂用变压器同时满足IEC 60076-22-1、EN 50216-3及CONELEC/SEC等区域认证要求的核心非电量监测组件。
