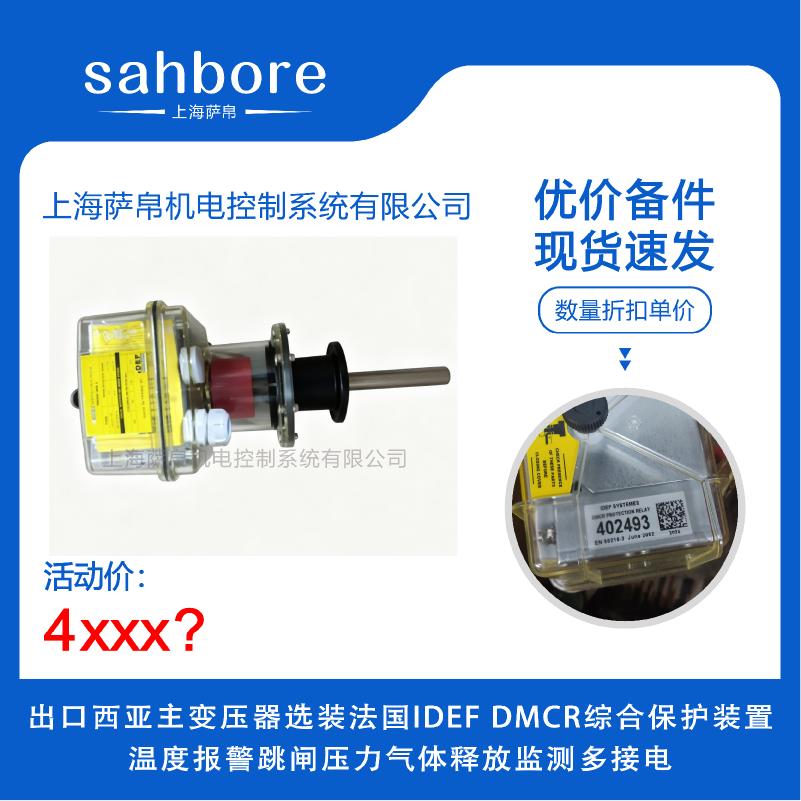

法国IDEF SYSTEMES DMCR 3.0是一款专为全密封油浸式主变压器设计的四合一非电量综合保护装置，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该装置将温度监测（双恒温器报警/跳闸）、油箱压力保护、油位/气体释放监测三大核心安全功能及多路电气触点输出高度集成于单一透明储液器外壳内，一套设备完全替代传统分散式气体继电器、压力释放阀、温度计与油位计的组合方案。西亚地区（沙特、阿联酋、卡塔尔、科威特、伊拉克等）以极端高温（夏季地表温度超60°C）、强沙漠风沙、高盐雾及电网谐波污染著称，DMCR 3.0通过IP66防护等级、1000小时耐盐雾、抗25mT外部磁场干扰的集成磁保护技术及宽电压AC 85–265V供电设计，直接应对西亚主变压器面临的严苛运行环境。顶部集成的G1/8"油样旋塞支持不停电取样与补油操作，多路独立电气触点（报警/跳闸/气体/油位）可同时接入不同控制回路，满足西亚电网对主变压器保护回路冗余化与精细化的要求，是出口西亚主变压器市场同时满足IEC国际标准与当地SASO/ESMA认证要求的核心非电量监测组件。
一套装置集成温度（双恒温器T1跳闸+T2报警）、压力（可调开关）、油位/气体（双浮子+磁簧开关）四大保护功能，同时提供多达4组独立电气触点输出：T1常闭跳闸触点、T2常开报警触点、压力常开报警触点、气体/油位常开报警触点，可分别接入不同控制回路实现分级保护与独立报警，大幅简化西亚主变压器顶部接线布局。
西亚电网因大量变频设备与整流装置接入，谐波含量高、磁场干扰强。装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作，确保气体与油位监测数据的准确性，这是区别于普通继电器的核心优势。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，运维人员无需拆卸即可判断油位及气体积聚情况。两个专利浮子可同时显示产气和油位下降，特别适合西亚偏远变电站巡检人员相对精简、维护周期较长的运行模式。
核心监测单元均为机电式结构，不依赖外部供电即可实现报警与跳闸。多路触点彼此独立，即使某一回路故障不影响其他回路动作。温度开关范围30–120℃可调，压力开关范围0.1–0.5bar可调，油位下降≥170cm³触发报警，大量产气触发跳闸。
环境工作温度范围-40°C至+60°C，完全覆盖西亚夏季极端高温工况。外壳经C5-M高防腐涂层处理，耐盐雾1000小时，抗紫外线500小时，适应沙漠强日照与沿海高盐雾双重挑战。宽电压AC 85–265V供电适应西亚电网电压波动现状。
顶部集成G1/8"油样旋塞，支持故障气体取样（DGA分析）与绝缘油补充，符合国际维护惯例。e-DMCR 3.0智能版支持RS485/Modbus RTU协议，通信距离≤1200米，可将油温、压力、油位、气体状态及触点动作记录上传至SCADA系统，满足西亚智慧电网与预测性维护需求。
出口西亚110kV/220kV/400kV主变压器选DMCR 3.0标准四功能多触点版即可；如需接入电网SCADA远程监控系统，选e-DMCR 3.0智能通信版，支持Modbus RTU协议。
沙特内陆（如利雅得）极端高温干燥环境选标准IP66配置即可；阿联酋、卡塔尔沿海区域高盐雾环境建议确认外壳材质为不锈钢或高耐候工程塑料，并核实耐盐雾1000小时指标；伊拉克巴士拉等强电磁干扰区域必须选配集成磁保护版本。
温度通常设定一级报警85℃和二级跳闸105℃，范围30–120℃可调，需根据西亚夏季极端高温环境灵活调校；压力根据主变压器油箱设计设定突发压力跳闸值，通常为0.25–0.5bar；油位/气体触发阈值为170cm³（EN 50216-3标准）。
标准版提供4组独立触点（T1跳闸+T2报警+压力报警+气体报警），可同时接入不同控制回路；如需更多触点或特殊触点组合（如双跳闸、双报警），需在订货时明确触点数量与类型。
仅需本地保护选标准版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置；西亚偏远油田变电站可额外选配4G/LoRa无线通信模块实现无线远程传输。
沙特市场需确认SASO认证；阿联酋需确认ESMA认证；卡塔尔需确认相应GCC认证。出口前建议与当地电网运营商（如沙特SEC、阿联酋DEWA）确认是否需额外IEEE或ANSI标准兼容。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±4℃；机械温度计量程40–120℃，带最高温度记忆指针；e-DMCR版采用PT100铂电阻（IEC 60751 Class B），范围-40℃至+150℃，精度±1℃。
可调压力开关，范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms；e-DMCR版数字传感器精度±1%FS，最大额定压力500mbar。
报警容积170cm³（EN 50216-3），当油位下降超过该阈值时触发带触点的磁性开关；气体监测通过内部小浮子观察，360°全方位可视，状态通过Modbus寄存器读取浮子位置及触点状态。
触点容量250V AC / 2–5A，耐压2.5kV；T1跳闸触点为常闭型，T2报警触点为常开型，压力报警触点为常开型，气体/油位报警触点为常开型；各触点彼此独立，互不影响。
绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP66（可选IP67/IP68），抗冲击IK10（10焦耳）；环境温度-40°C至+60℃（操作），-50°C至+80°C（存储）；耐盐雾1000小时，防紫外线500小时；宽电压AC 85–265V供电适应西亚电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m。多路触点输出通过侧面独立接线端子引出，便于接入不同控制回路。
作为沙特、阿联酋、卡塔尔、科威特、伊拉克等国110kV/220kV/400kV全密封油浸式主变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足SASO/ESMA/GCC区域标准要求，是出口西亚主变压器市场的合规必备保护组件。
特别适用于沙特沙漠电站、阿联酋沿海变电站、伊拉克油田等高温、高湿、多粉尘、强盐雾环境，IP66防护与IK10抗冲击等级能有效防止内部元件受潮失效，透明可视化特性降低了偏远站点运维难度。
通过选配e-DMCR通信版，满足西亚智慧电网对主变压器状态在线监测的升级需求，通过RS485/Modbus将数据接入电网SCADA系统，实现预测性维护，降低偏远变电站运维成本。4G/LoRa无线模块适用于无人值守的偏远油田与沙漠电站。
适用于西亚石化、炼油等行业配套的大型油浸式主变压器，适应高腐蚀性气体与粉尘环境，集成磁保护技术确保在强电磁干扰下监测数据准确可靠，多路独立触点满足精细化保护需求。
适用于西亚数据中心、医院、政府设施等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时主变压器依然安全，多路触点可同时驱动跳闸与报警回路。
法国IDEF SYSTEMES DMCR 3.0以"温度+压力+油位/气体"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过360°透明可视化外壳、集成磁保护（抗25mT外部磁场干扰）、IP66/IK10高防护等级、1000小时耐盐雾、宽电压AC 85–265V供电及顶部G1/8"油样旋塞，直接应对西亚极端高温、强沙漠风沙、高盐雾及电网谐波污染的多重严苛挑战。多路独立电气触点（T1跳闸+T2报警+压力报警+气体报警）可同时接入不同控制回路，满足西亚电网对主变压器保护回路冗余化与精细化的要求。e-DMCR 3.0智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足西亚智慧电网SCADA接入与预测性维护需求。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，完全适配西亚偏远油田、沙漠电站及沿海变电站供电环境。整机定位清晰——不是替代某一个继电器，而是替代整套传统非电量保护系统，是出口西亚主变压器同时满足IEC 60076-22-1、EN 50216-3及SASO/ESMA区域认证要求的核心非电量监测组件。
