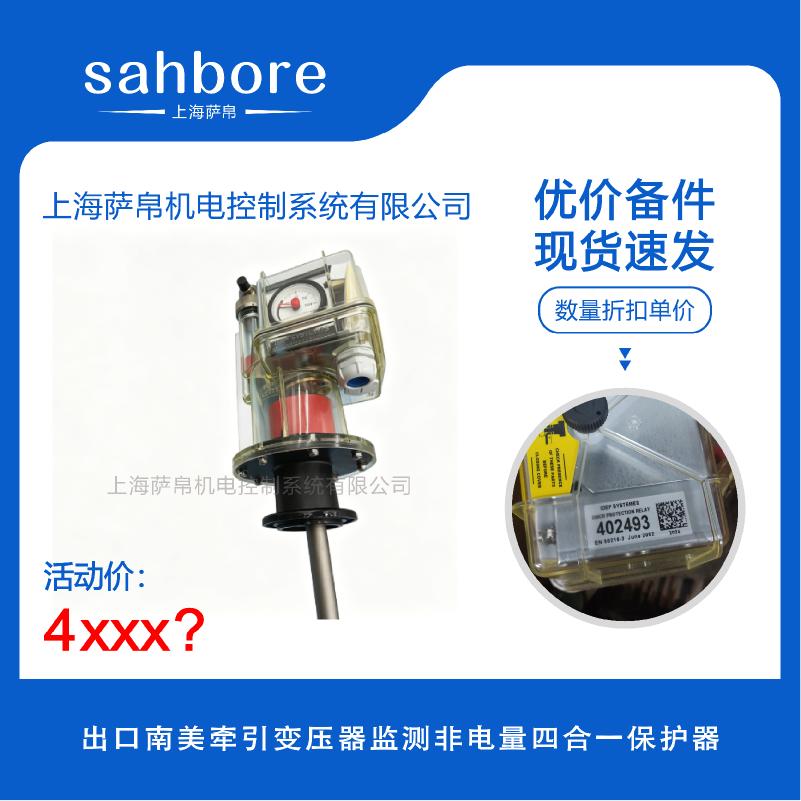

出口南美牵引变压器四合一非电量保护器是专为电气化铁路牵引变电站主变压器设计的综合保护装置，将瓦斯气体、油箱压力、油温/绕组温度及油位四项核心非电量参数高度集成于单一透明储液器外壳内，一套设备完全替代传统分散式气体继电器、压力释放阀、温度计与油位计的组合方案。牵引变压器因负荷波动剧烈、谐波含量高、运行工况远比配电变压器严苛，其非电量保护装置必须具备更高的抗振性、更宽的温度适应范围及更强的抗干扰能力。该产品严格遵循IEC 60076-22-1及EN 50216-3国际标准制造，同时满足南美地区INMETRO（巴西）、IRAM（阿根廷）等区域性认证要求，IP66高防护等级与1000小时耐盐雾设计可适应南美沿海矿区、安第斯高原及亚马逊雨林等极端环境，是中国牵引变压器出口南美市场的标配非电量保护组件。
瓦斯保护通过双浮子实现轻瓦斯报警（气体积聚≥170cm³触发）与重瓦斯跳闸（大量气体冲击挡板）两级动作；压力保护监测油箱内部压力，范围0.1–0.5bar可调，响应时间≤10ms；温度保护采用双恒温器开关（T1跳闸/T2报警），范围30–120℃可调，精度±4℃；油位下降超过170cm³时触发磁簧开关报警。四项功能集成于单一紧凑单元，大幅简化牵引变顶部安装布局与密封点数量。
牵引供电系统谐波含量大、变频设备密集，装置采用专利集成磁保护技术，触发油位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作。同时非电量动作回路功率大于5W，配合20–30ms出口延时，有效躲开二次回路或直流接地产生的干扰脉冲，误动率低于0.0001%。
透明储液器外壳支持360°介电液位可视，运维人员无需拆卸即可判断油位及气体状态。整机抗冲击等级IK10（10焦耳），适应牵引变电所列车通过时的持续振动环境，远洋海运至南美长途运输不易出现结构移位与功能异常。
顶部集成G1/8"油样旋塞，支持故障气体取样（DGA分析）与绝缘油补充，符合国际维护惯例。e-DMCR智能版支持RS485/Modbus RTU协议，通信距离≤1200米，可将油温、压力、油位、气体状态及触点动作记录上传至SCADA系统，满足南美智慧铁路与预测性维护需求。
核心监测单元（压力波纹管、磁性开关、双恒温器）均为机电式结构，不依赖外部供电即可实现报警与跳闸。即使电子模块断电或通信故障，底层机械保护依然有效，确保牵引变压器在控制电源故障时仍能安全动作。
出口南美27.5kV/55kV电气化铁路牵引变压器选标准四功能集成版即可；如需接入铁路SCADA远程监控系统，选e-DMCR智能通信版，支持Modbus RTU协议。
巴西沿海港口（如桑托斯港）、智利矿区等高盐雾环境建议确认外壳耐盐雾1000小时指标；安第斯高原（海拔3000m以上）低温环境需确认工作温度下限达-40°C；亚马逊雨林湿热环境选标准IP66配置。强电磁干扰区域（如变频牵引站）必须选配集成磁保护版本。
温度通常设定一级报警85℃和二级跳闸105℃，范围30–120℃可调；压力根据牵引变压器油箱设计设定突发压力跳闸值，通常为0.3–0.5bar；油位/气体触发阈值为170cm³（EN 50216-3标准）。
仅需本地保护选标准版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能。南美偏远矿区可额外选配4G/LoRa无线通信模块实现无线远程传输。
巴西市场需确认INMETRO认证或DNV GL船级社认证；阿根廷市场需确认IRAM认证。出口前建议与当地铁路运营商（如巴西Vale、阿根廷Trenes Argentinos）确认是否需额外ATEX防爆认证。
报警容积约170cm³（EN 50216-3），监测方式为双浮子+磁簧开关；可视角度约270°；轻瓦斯触发常开触点报警，重瓦斯触发常闭触点跳闸；累积气体触发报警，大量产气触发跳闸。
开关范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms；最大额定压力500mbar；超压报警为常开触点。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±4℃；机械温度计量程40–120℃，带最高温度记忆指针；e-DMCR版采用PT100铂电阻（IEC 60751 Class B），范围-40℃至+150℃，精度±1℃。
油位下降≥170cm³触发磁性开关报警，下降超过设定值时触发跳闸；浮子同时显示产气和油位下降，主浮子实现全方位观察。
触点容量250V AC / 2–5A，耐压2.5kV，适配控制回路或跳闸回路；绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据；可选4G/LoRa无线传输。
防护等级IP66（可选IP67/IP68），抗冲击IK10（10焦耳）；耐盐雾1000小时，防紫外线500小时；环境温度-40°C至+60°C（操作），-50°C至+80°C（存储）；宽电压AC 85–265V供电适应南美电网波动。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。整机重量约1.5kg（含配件）。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m。安装孔适配出口南美牵引变压器顶部φ60mm±1mm标准开口。
作为巴西、阿根廷、智利等国27.5kV/55kV牵引变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足INMETRO/IRAM区域标准要求，是出口南美牵引变压器市场的合规必备保护组件。
特别适用于巴西沿海港口、智利阿塔卡马矿区、安第斯高原等高温、高湿、强盐雾、高海拔环境，IP66/IK10防护与1000小时耐盐雾特性确保长期可靠运行，透明可视化特性降低了偏远站点运维难度。
通过选配e-DMCR通信版，满足南美智慧铁路对牵引变压器状态在线监测的升级需求，通过RS485/Modbus将数据接入铁路SCADA系统，实现预测性维护，降低偏远线路运维成本。
适用于巴西Vale铁矿、智利Codelco铜矿等矿区专用牵引变压器，适应频繁启停工况与强谐波环境，机电双冗余保护确保在控制电源故障时变压器依然安全。
出口南美牵引变压器四合一非电量保护器以"瓦斯气体+油箱压力+油温+油位"四重监测高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过360°透明可视化外壳、集成磁保护（抗25mT外部磁场干扰）、IP66/IK10高防护等级与顶部G1/8"油样旋塞，直接应对南美沿海高盐雾、安第斯高原低温高海拔、亚马逊湿热及牵引供电强谐波等多重严苛挑战。e-DMCR智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足南美智慧铁路SCADA接入与预测性维护需求。非电量动作回路功率大于5W配合20–30ms出口延时，有效解决牵引变压器非电量保护误动这一行业痛点。整机纯机械无源结构设计无需外接工作电源，抗电网电压波动能力极强，完全适配南美偏远矿区、高原铁路及港口等供电环境。整机定位清晰——不是替代某一个继电器，而是替代整套传统非电量保护系统，是出口南美牵引变压器同时满足IEC 60076-22-1、EN 50216-3及南美区域性认证要求的核心非电量监测组件。
