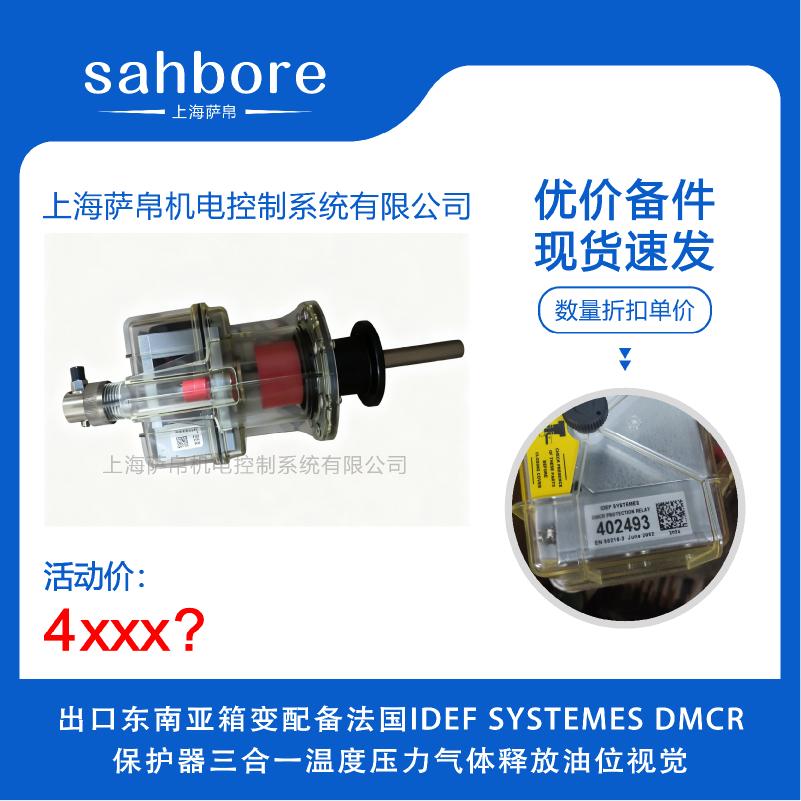

法国IDEF SYSTEMES DMCR 3.0是一款专为全密封油浸式配电变压器设计的三合一非电量综合保护继电器，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该装置将温度监测、油箱压力保护与油位/气体释放三项核心安全功能高度集成于单一透明储液器外壳内，一套设备完全替代传统分散式温度计、压力释放阀与气体继电器的组合方案。其360°介电液位可视化设计大幅降低了巡检难度，IP56/IK10高防护等级与集成磁保护技术（抗25mT外部磁场干扰）使其能适应东南亚高温、高湿、多雨及沿海盐雾环境。作为出口东南亚箱式变压器的标配保护备件，DMCR 3.0同时满足当地IEC系列及AS/NZS标准要求，是提升出口箱变产品当地适应性与国际竞争力的核心非电量监测组件。
一套装置集成温度（双恒温器）、压力（可调开关）、油位/气体（浮子+磁簧开关）三大核心保护功能，完全替代传统分散式保护元件。透明储液器外壳支持360°介电液位可视，运维人员无需额外工具即可直观判断油位及气体状态，两个专利浮子可同时显示产气和油位下降情况，主浮子实现全方位观察。
防护等级高达IP56（防尘防水）及IK10（抗冲击10焦耳），能有效抵御东南亚雨季强降雨、灰尘及户外机械冲击。针对泰国、越南、印尼等沿海地区的盐雾腐蚀，产品材质与密封设计具备优异的耐腐蚀性能，外壳经高防腐涂层处理，适应热带高湿高盐雾环境。
采用专利集成磁保护技术，触发介电液位触点的磁铁为环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作，确保监测准确性。这在东南亚部分电网谐波较大、变频设备密集的工业环境中尤为关键。
核心监测单元（压力波纹管、磁性开关、双恒温器）均为机电式结构，不依赖外部供电即可实现报警与跳闸，确保在控制电源故障时保护依然有效。温度开关范围30–120℃可调，压力开关范围0.1–0.5bar可调，油位下降≥170cm³触发报警。
顶部集成G1/8"油样旋塞，支持气体取样和介质填充，便于现场进行油色谱分析（DGA）或补油，符合国际维护惯例，降低东南亚当地运维门槛，特别适合偏远站点不停电维护需求。
e-DMCR 3.0智能版支持RS485接口及Modbus RTU协议，通信距离可达1200米，可将油温、压力、油位、气体状态及触点动作记录上传至SCADA系统，满足东南亚智慧城市、工业4.0项目对箱变状态在线监测的升级需求。
出口东南亚11kV/22kV全密封油浸式箱式变压器选DMCR 3.0标准三功能集成版即可；如需接入远程监控系统或满足新加坡、马来西亚等地区IoT在线监测要求，选e-DMCR 3.0智能通信版。
通用内陆/城市环境（如泰国曼谷、柬埔寨金边等高温高湿区域）选标准IP56配置即可满足；沿海/高腐蚀区（如越南海防、印尼巴淡岛等沿海工业区）建议确认外壳材质为不锈钢或高耐候工程塑料，并核实耐盐雾指标。
温度通常设定一级报警85℃和二级跳闸105℃，范围30–120℃可调；压力根据变压器油箱设计设定突发压力跳闸值，通常为0.3–0.5bar；油位/气体触发阈值为170cm³（EN 50216-3标准）。
仅需本地保护选标准版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能。
针对东南亚山区高湿环境（如越南北部、老挝等地变电站）可选配凝露防止加热模块，避免内部元件受潮失效。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±4℃；机械温度计量程40–120℃，带最高温度记忆指针；e-DMCR版采用PT100铂电阻（IEC 60751 Class B），范围-40℃至+150℃，精度±1℃。
可调压力开关，范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms；e-DMCR版数字传感器精度±1%FS，最大额定压力500mbar。
报警容积170cm³（EN 50216-3），当油位下降超过该阈值时触发带触点的磁性开关；气体监测通过内部小浮子观察，360°全方位可视，状态通过Modbus寄存器读取浮子位置及触点状态。
触点容量250V AC / 2–5A，耐压2.5kV，适配控制回路或跳闸回路；绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据。
防护等级IP56（防尘防水），抗冲击IK10（10焦耳）；环境温度-40℃至+60℃（操作），-50℃至+80℃（存储）；耐盐雾、抗紫外线设计适应东南亚热带气候。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m。
作为泰国、越南、马来西亚、印尼、菲律宾等国11kV/22kV全密封油浸式箱式变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足当地IEC系列标准要求，是出口东南亚箱变市场的合规必备保护备件。
特别适用于橡胶园、矿山、港口等多粉尘、高湿度的工业环境，IP56防护与IK10抗冲击等级能有效防止内部元件受潮失效，透明可视化特性降低了当地运维门槛。
通过选配e-DMCR通信版，满足新加坡、马来西亚等地区对箱式变压器状态在线监测（IoT）的升级需求，通过RS485/Modbus将数据接入SCADA系统，实现预测性维护，降低海外项目运维成本。
适用于数据中心、医院、学校等对电力系统稳定性要求极高的场所，机电双冗余保护确保在控制电源故障时箱变依然安全。
法国IDEF SYSTEMES DMCR 3.0以"温度+压力+油位/气体"三合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过360°透明可视化外壳与IP56/IK10高防护等级直接应对东南亚高温、高湿、多雨、盐雾的严苛环境挑战。集成磁保护技术屏蔽25mT外部磁场干扰，宽电压AC 85–265V供电适应东南亚电网波动现状，顶部G1/8"油样旋塞符合国际维护惯例。e-DMCR 3.0智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足东南亚智慧城市与IoT在线监测需求。
