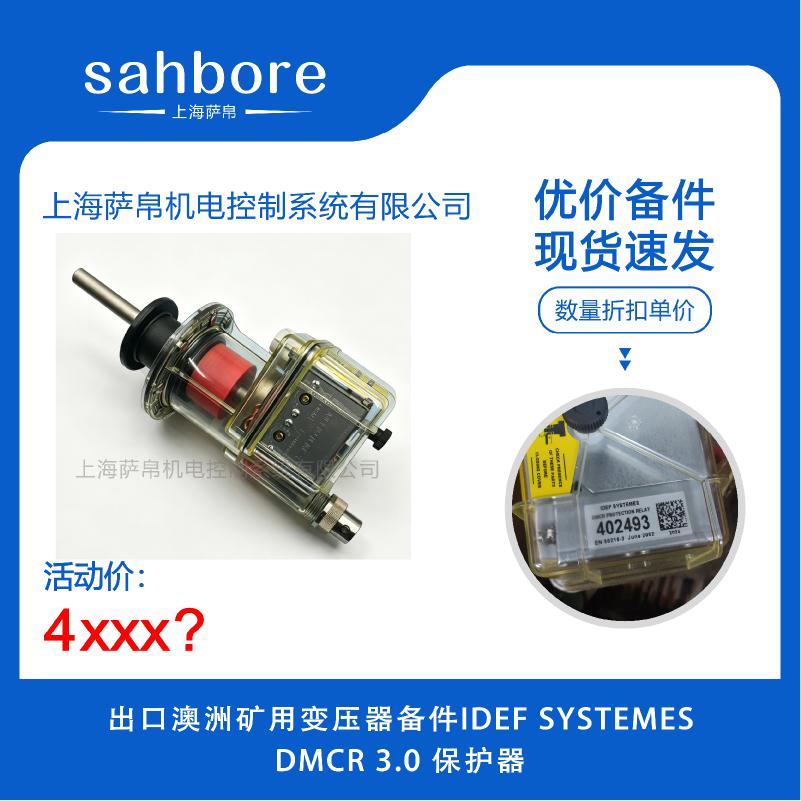

法国IDEF SYSTEMES DMCR 3.0是一款专为全密封油浸式配电变压器设计的四合一非电量综合保护继电器，严格遵循EN 50216-3及IEC 60076-22-1国际标准制造。该装置将温度监测、油箱压力保护、油位指示与气体监测四项核心安全功能高度集成于单一透明储液器外壳内，一套设备完全替代传统分散式气体继电器、压力释放阀、温度计与油位计的组合方案。其360°介电液位可视化设计大幅降低了巡检难度，IP56/IK10高防护等级与集成磁保护技术（抗25mT外部磁场干扰）使其能适应澳洲矿区高温、高湿、强盐雾及强电磁干扰的严苛环境。作为出口澳洲矿用变压器的标配保护备件，DMCR 3.0同时满足当地AS/NZS及IEC系列标准要求，是提升矿用变压器产品国际合规性与可靠性的核心非电量监测组件。
温度通过双恒温器开关实现报警与跳闸两级保护，阈值30–120℃可调；压力通过可调压力开关监测，范围0.1–0.5bar；油位下降超过170cm³时触发磁性开关报警；气体通过内部小浮子实现360°全方位可视观察，四项功能集成于单一紧凑单元，大幅简化变压器顶部布局与密封点数量。
触发介电液位触点的磁铁采用环形设计，可屏蔽高达25mT的外部磁场干扰，防止浮子误动作。这一特性在澳洲矿区电网谐波较大、变频设备密集的电磁环境中尤为关键，确保气体与油位监测的准确性。
透明储液器外壳支持从各个方向直观观察介电液位与气体状态，运维人员无需拆卸即可判断油位及气体积聚情况，两个专利浮子可同时显示产气和油位下降，特别适合澳洲矿区巡检人员相对精简、维护周期较长的运行模式。
核心监测单元（压力波纹管、磁性开关、双恒温器）均为机电式结构，不依赖外部供电即可实现报警与跳闸。即使电子模块断电或通信故障，底层机械保护依然有效，确保矿用变压器在控制电源故障时仍能安全动作。
顶部集成G1/8"油样旋塞，支持气体取样和介质填充，便于现场进行油色谱分析（DGA）或补油，符合国际维护惯例，降低澳洲偏远矿区的运维门槛。
e-DMCR 3.0智能版支持RS485接口及Modbus RTU协议，通信距离可达1200米，可将油温、压力、油位、气体状态及触点动作记录上传至SCADA系统，满足澳洲矿山智能化运维与预测性维护需求。
出口澳洲矿用11kV/22kV全密封油浸式配电变压器选DMCR 3.0标准四功能集成版即可；如需接入矿山SCADA远程监控系统，选e-DMCR 3.0智能通信版，支持Modbus RTU协议。
澳洲内陆矿区（如西澳皮尔巴拉地区）高温干燥环境选标准IP56配置即可；沿海矿区（如昆士兰 coal port 区域）高盐雾环境建议确认外壳材质为不锈钢或高耐候工程塑料，并核实耐盐雾指标；强电磁干扰区域（如变频驱动设备密集区）必须选配集成磁保护版本。
温度通常设定一级报警85℃和二级跳闸105℃，范围30–120℃可调；压力根据变压器油箱设计设定突发压力跳闸值，通常为0.3–0.5bar；油位/气体触发阈值为170cm³。
仅需本地保护选标准版；需要远程监控选e-DMCR版，支持Modbus RTU，从站地址1–247可配置，内部具备数据记录与预处理功能；偏远矿区可额外选配无线通信模块（4G/LoRa）实现无线远程传输。
针对澳洲北部热带高湿环境（如昆士兰矿区）可选配凝露防止加热模块，避免内部元件受潮失效；振动场景需验证IK10抗冲击性能是否满足矿山运输与运行振动要求。
双恒温器开关，报警和跳闸温度节点阈值30–120℃范围可调，精度±4℃；机械温度计量程40–120℃，带最大温度指示；e-DMCR版采用PT100铂电阻（IEC 60751 Class B），范围-40℃至+150℃，精度±1℃。
可调压力开关，范围0.1–0.5bar（100–500mbar），精度±10%FS，响应时间≤10ms；e-DMCR版数字传感器精度±1%FS，最大额定压力500mbar。
报警容积170cm³（EN 50216-3），当油位下降超过该阈值时触发带触点的磁性开关；气体监测通过内部小浮子观察，360°全方位可视，状态通过Modbus寄存器读取浮子位置及触点状态。
触点容量250V AC / 2–5A，耐压2.5kV，适配控制回路或跳闸回路；绝缘电阻>100MΩ（500V DC）；电子模块供电24V DC（10–30V DC）或AC 85–265V宽范围，功耗<5W；电缆接头M25×1.5，符合EN 60947-7-1标准。
接口RS485，协议Modbus RTU，传输距离≤1200米，从站地址1–247可配置；支持数据记录与预处理功能，内部存储器保存历史数据。
防护等级IP56（防尘防水），抗冲击IK10（10焦耳）；环境温度-40℃至+60℃（操作），-50℃至+80℃（存储）；耐盐雾、抗紫外线设计适应澳洲沿海矿区热带气候。
紧凑圆柱形设计，外径约93mm，总高度约148mm（含顶部采样阀）。顶部安装法兰直径85mm，中心安装孔径φ60mm±1mm，采用4×M8螺栓固定（分布圆直径约97mm），推荐安装扭矩6.0N·m。
标配M25×1.5电缆接口（或PG13.5电缆格兰头），支持导线截面0.5–2.5mm²。e-DMCR版预留RS485（A/B/GND）及24V DC电源接线端子，需配合防水电缆接头使用。顶部集成G1/8"油样旋塞，旋紧扭矩≤1.0N·m。
作为西澳、昆士兰等矿区11kV/22kV全密封油浸式配电变压器的标准出厂配置，通过EN 50216-3及IEC 60076-22-1认证，满足AS/NZS系列标准要求，是出口澳洲矿用变压器市场的合规必备保护备件。
特别适用于露天矿场、海港装卸区等高温、高湿、多粉尘、强盐雾环境，IP56防护与IK10抗冲击等级能有效防止内部元件受潮失效，透明可视化特性降低了偏远矿区运维难度。
通过选配e-DMCR通信版，满足澳洲矿山对配电变压器状态在线监测的升级需求，通过RS485/Modbus将数据接入矿山SCADA系统，实现预测性维护，降低偏远矿区运维成本。
适用于澳洲矿山配套的化工、石油等行业油浸变压器，适应高腐蚀性气体与粉尘环境，集成磁保护技术确保在强电磁干扰下监测数据准确可靠。
澳洲矿区风电场、光伏电站中的升压变压器及箱变保护，IP56/IK10防护与宽电压AC 85–265V供电适应矿区电网波动现状，支持新安装与现场改造项目。
法国IDEF SYSTEMES DMCR 3.0以"温度+压力+油位+气体"四合一高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过360°透明可视化外壳、集成磁保护（抗25mT外部磁场干扰）、IP56/IK10高防护等级与顶部油采样系统，直接应对澳洲矿区高温、高湿、强盐雾及强电磁干扰的多重严苛挑战。e-DMCR 3.0智能版通过RS485/Modbus RTU实现数据记录与远程传输，满足澳洲矿山SCADA接入与预测性维护需求。整机定位清晰——不是替代某一个继电器，而是替代整套传统非电量保护系统，是出口澳洲矿用变压器同时满足国际标准认证与矿区环境适应性要求的核心保护备件。
