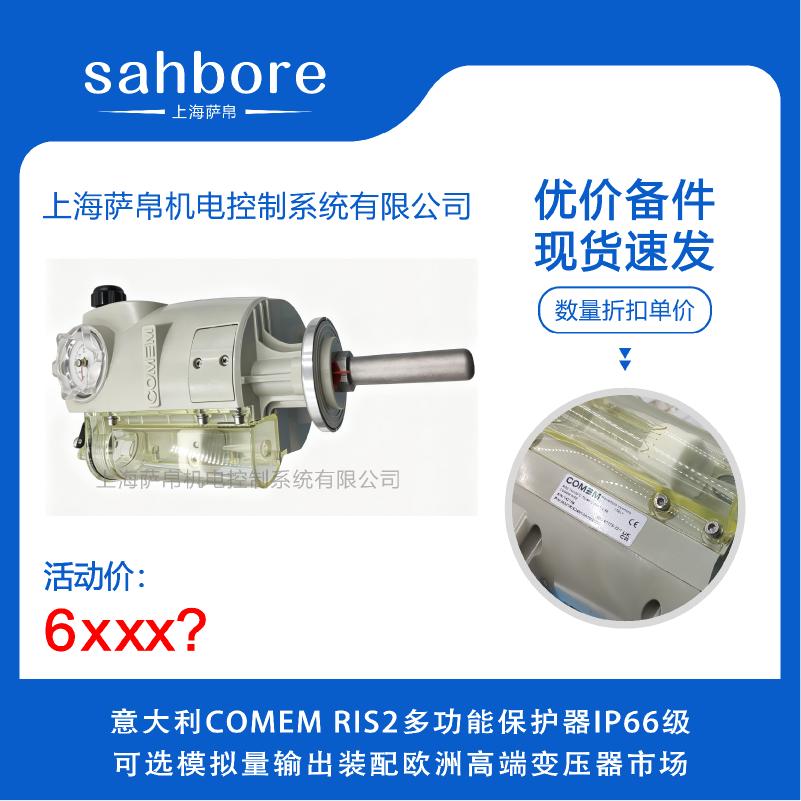

COMEM RIS2是意大利COMEM集团推出的第二代集成安全装置，专为全密封油浸式配电变压器设计，属于"四合一"非电量综合保护继电器。该装置将气体逸出监测、内部压力保护、油温控制及油位指示四项关键功能高度集成于单一紧凑单元内，完全替代传统分立式气体继电器、压力释放阀、温度计与油位计的组合方案。其核心价值在于大幅简化变压器油箱顶部的安装布局，减少密封泄漏点，并通过IP66高防护等级与耐候性设计，满足IEC 60076-22-1、EN 50216-3等国际标准要求，是当前欧洲高端变压器市场的标配保护方案，也是中国变压器出口至欧盟、中东、非洲等高标准区域的理想配套装置。与基础机电型相比，RIS2额外支持选配4–20 mA二线制模拟量输出模块，可直接接入SCADA/DCS系统实现远程连续监控，是进入欧洲高端市场的"通行证"级配置。
气体/油位监测通过浮子机构实现，报警容积约170 cm³，符合EN 50216-3标准。浮子随油位变化或气体积聚产生位移，配合磁簧开关触发报警，同时提供约270°可视观察窗，无需拆卸即可直观判断油位及气体状态。当气体大量产生时浮子停在"MIN"位置并触发报警电路，顶部配有手动排气阀可排出积聚气体。
内置可调压力开关，典型工作范围100–500 mbar（0.1–0.5 bar），精度±10% FS，响应时间≤10 ms。当变压器内部突发压力波超过预设值时，报警电路即时触发。内置压力释放通道，防止箱体变形或爆裂。
集成T1跳闸与T2报警双金属恒温器，温度范围30–120℃（可调），精度±4℃，并配有机械温度计提供本地可视读数（量程40–120℃）。用户可根据变压器制造商说明设置正常操作值，超温时分别触发停止或报警电路。探杆为不锈钢材质，不可切割或弯折，直浸油中测上层油温。
选配4–20 mA二线制模拟量输出模块，对应温度0–150℃或压力0–0.5 bar，精度±0.5% FS，负载≤500 Ω，可直接接入欧洲主流SCADA/DCS系统实现连续远程监控，无需额外采集设备。模拟量与机电触点可同时输出，互不干扰。
标准防护等级IP66（可选IP67/IP68定制版），抗冲击等级IK07。外壳经C5-M高防腐涂层处理，耐盐雾腐蚀1000小时，抗紫外线500小时，环境温度适应范围-40°C至+60°C，适用于沿海、沙漠、高盐雾及海运振动等恶劣工况。
保留EN 50216-3标准要求的双恒温器开关（T1跳闸/T2报警）、突发压力开关及170 cm³油位/气体浮子机电保护机制。即使电子模块断电或通信故障，底层机械保护依然有效，确保变压器绝对安全。触点模块支持现场快速更换，降低维护成本。
仅需本地机电保护与目视监测选标准RIS2机电型，仅提供SPDT转换触点输出；需接入SCADA/DCS系统的必须选配4–20 mA模拟量输出模块，同时需确认是否需要HART协议叠加。
常规室内或一般户外环境选IP66版本；沿海风电场、海上平台、高盐雾区域建议选IP67版本并确认耐盐雾指标；环境温度低于-20°C或高于+50°C的极端工况需确认温度范围覆盖。北欧寒冷地区需确认最低工作温度达-40°C。
密封油浸式配电变压器（10 kVA–2500 kVA）及小型电力变压器选标准RIS2即可；矿山盾构机配套变压器选专用盾构版，该版本已通过矿用产品安全认证。高压侧10kV/20kV可选，低压侧默认0.4kV，支持定制非标。
确认产品拥有完整的CE认证（符合EMC和LVD指令），并根据最终用户要求确认是否需额外DNV GL（船用）、ATEX（防爆）或UL认证。出口欧洲高端市场时，CE认证为基本门槛。
标准通信为RS485/Modbus RTU（eRIS2智能版），传输距离≤1200米，从站地址1–247可配置；如需接入IEC 61850兼容系统，eRIS2的Modbus数据可经网关转换为MMS协议。模拟量输出无需通信协议，直接接入DCS模拟量输入通道。
报警容积约170 cm³（EN 50216-3）；监测方式为浮子+磁簧开关；可视角度约270°；低油位报警触点常开/常闭可选；累积气体触发轻瓦斯报警，大量产气触发重瓦斯跳闸。
开关范围0.1–0.5 bar（100–500 mbar，可调）；精度±10% FS；响应时间≤10 ms；最大额定压力500 mbar；超压报警为常开触点。
恒温器范围30–120℃（T1跳闸/T2报警可调）；精度±4℃；机械温度计量程40–120℃；T1为常闭触点接高压跳闸回路，T2为常开触点接报警指示灯。
信号类型4–20 mA二线制；对应温度0–150℃或压力0–0.5 bar；精度±0.5% FS；负载≤500 Ω。
触点容量250V AC / 2–5A（交直流通用）；绝缘电阻>100 MΩ（500V DC）；电子模块供电24V DC（10–30V DC），功耗<5W；电缆接头M25×1.5，电缆盒符合EN 60947-7-1/IEC 947-7-1标准。
防护等级IP66（可选IP67/IP68）；抗冲击IK07；耐盐雾1000小时；防紫外线500小时；环境温度-40°C至+60°C（操作），-50°C至+80°C（存储）。
紧凑圆柱形设计，底部安装法兰外径约93–100 mm，总高度约148 mm（含顶部排气阀），采用4×M8不锈钢螺栓固定，推荐安装扭矩6.0 N·m。标准法兰适配约60 mm油箱开孔。
标配M25×1.5电缆接口（或PG 13.5电缆格兰头），支持导线截面0.5–2.5 mm²。预留模拟量输出接线端子，需配合防水电缆接头使用。观察窗提供约270°可视范围，安装位置灵活性高。
作为11 kV/22 kV密封油浸式配电变压器的标准配置，通过4–20 mA模拟量输出将数据接入SCADA系统，满足IEC 60076-22-1及EN 50216-3标准，是变压器出口欧盟市场的合规选择，已作为西门子能源、ABB、施耐德电气等欧洲巨头变压器产品的标准或推荐配置。
用于沿海风电场、沙漠光伏电站、矿山变电站等高温、高湿、多粉尘、强盐雾环境，IP66/67防护与1000小时耐盐雾特性确保长期可靠运行，4–20 mA模拟量抗干扰设计保证数据在恶劣工况下稳定传输。
RIS2有专用盾构版，适配各型号掘进盾构机配套的油浸式变压器系统，通过欧盟CE及中国矿用产品安全认证，已应用于全球超过300个地铁、隧道、地下管廊项目。
作为海上风电升压变压器、光伏电站箱变的核心保护，其IP66/67防护和防腐能力是关键。海上风电项目建议选IP67版本并配置模拟量输出，接入远程集控平台实现无人值守。
通过4–20 mA模拟量将实时油温、压力趋势上传至云平台或SCADA系统，实现变压器预测性维护，降低海外项目运维成本，是数字化变电站与智能电网的关键非电量数据源。
COMEM RIS2以"气体+压力+温度+油位"四合一的高度集成设计，在完整保留EN 50216-3标准机电底层保护的前提下，通过可选4–20 mA模拟量输出实现了从本地开关量报警到远程连续数据化监控的完整链路。IP66防护、1000小时耐盐雾、-40°C至+60°C宽温域、M25×1.5防水电缆接口等工程化指标，使其在欧洲高端出口市场和全球恶劣环境项目中具备明确的技术优势。对于出口型智能变压器项目，RIS2是同时满足IEC 60076-22-1、EN 50216-3及SCADA通信兼容性要求的直接解决方案；对于追求预测性维护与远程运维的用户，模拟量输出版本提供了从本地机电保护到云端数据接入的完整通道，是提升变压器产品附加值、降低海外运维成本的核心非电量监测组件。整机定位清晰——不是替代某一个继电器，而是替代整套传统非电量保护系统。
