一、产品介绍

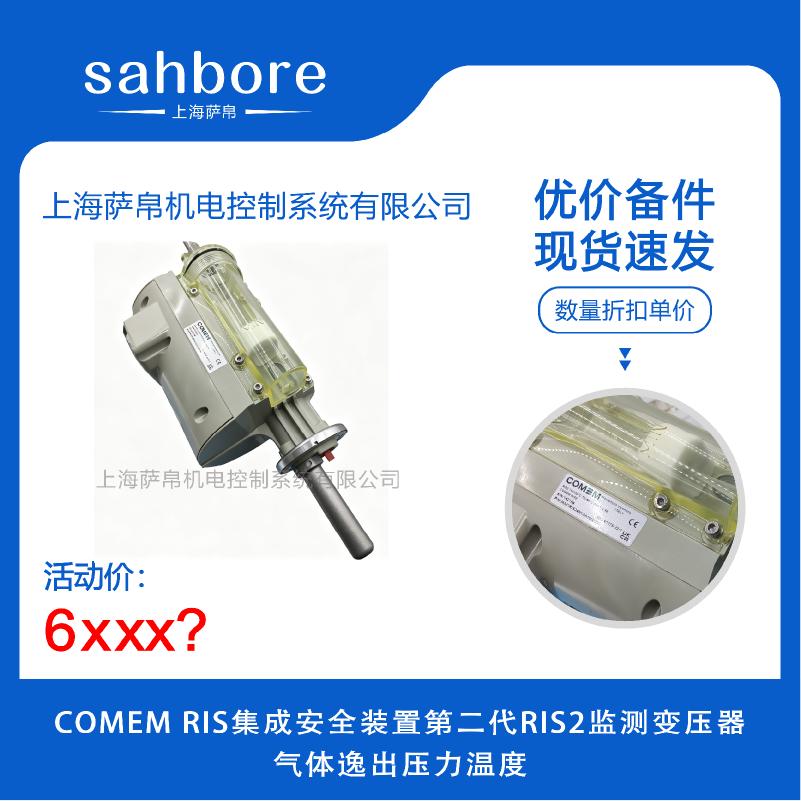

COMEM RIS2是意大利COMEM集团推出的第二代集成安全装置，专为全密封油浸式配电变压器设计，属于"四合一"非电量综合保护继电器。该装置将气体逸出监测、内部压力保护、油温控制及油位指示四项关键功能高度集成于单一紧凑单元内，完全替代传统分立式气体继电器、压力释放阀、温度计与油位计的组合方案。其核心价值在于大幅简化变压器油箱顶部的安装布局，减少密封泄漏点，并通过IP66高防护等级与耐候性设计，满足IEC 60076-22-1、EN 50216-3等国际标准要求，是当前欧洲高端变压器市场的标配保护方案，也是中国变压器出口至欧盟、中东、非洲等高标准区域的理想配套装置。

二、功能特点

1 四重监测集成于一体

气体/油位监测通过浮子机构实现，报警容积约170 cm³，符合EN 50216-3标准。浮子随油位变化或气体积聚产生位移，配合磁簧开关触发报警，同时提供约270°可视观察窗，无需拆卸即可直观判断油位及气体状态。当气体大量产生时浮子停在"MIN"位置并触发报警电路，顶部配有手动排气阀可排出积聚气体。

2 压力监测响应迅速

内置可调压力开关，典型工作范围100–500 mbar（0.1–0.5 bar），精度±10% FS，响应时间≤10 ms。当变压器内部突发压力波超过预设值时，报警电路即时触发。

3 双温控器精确控温

集成T1跳闸与T2报警双金属恒温器，温度范围30–120℃，精度±4℃，并配有机械温度计提供本地可视读数（量程40–120℃）。用户可根据变压器制造商说明设置正常操作值，超温时分别触发停止或报警电路。

4 高防护与强耐候

标准防护等级IP66（可选IP67），防尘防强喷水；抗冲击等级IK07；外壳耐盐雾腐蚀达1000小时，抗紫外线达500小时，环境温度适应范围-40°C至+60°C，适用于沿海、沙漠、工业污染等恶劣环境。

5 机电双冗余保护

保留EN 50216-3标准的机电触点（微动开关）作为底层保护，即使电子模块断电，超温、超压保护依然有效，确保安全不失效。

6 智能扩展可选

eRIS2智能版本支持Modbus RTU over RS485通信协议，可选配4–20 mA模拟量输出（对应温度0–160℃或压力0–500 mbar），方便接入SCADA系统实现远程在线监控与预测性维护。

三、选型指南

1 按变压器类型选

密封油浸式配电变压器（10 kVA–2500 kVA）及小型电力变压器选标准RIS2即可；若需接入远程监控系统或云平台，选eRIS2智能版。

2 按环境条件选

常规室内或一般户外环境选IP66版本；沿海风电场、海上平台、高盐雾区域建议选IP67版本并确认耐盐雾指标。环境温度低于-20°C或高于+50°C的极端工况需确认温度范围覆盖。

3 按监测需求选

仅需本地保护与目视监测选标准版；需要4–20 mA模拟量输出接入DCS/SCADA系统的，需在订货时明确要求模拟量模块；需要RS485通信接入集控平台的，选eRIS2版本。

4 按安装方式选

标准安装采用4×M8螺栓固定，推荐安装扭矩6.0 N·m，电缆接口为M25×1.5，支持导线截面0.5–2.5 mm²。若安装空间受限，可利用270°观察窗的灵活性调整安装角度。

四、技术参数

1 气体/油位参数

报警容积约170 cm³（EN 50216-3）；监测方式为浮子+磁簧开关；可视角度约270°；油温监测范围40°C至120°C。

2 压力参数

开关范围0.1–0.5 bar（100–500 mbar，可调）；精度±10% FS；响应时间≤10 ms；最大额定压力500 mbar。

3 温度参数

恒温器范围30–120℃（T1跳闸/T2报警可调）；精度±4℃；机械温度计量程40–120℃；超压开关精度公差范围±10%。

4 电气参数

触点容量250V AC / 2–5A；绝缘电阻>100 MΩ（500V DC）；电缆接头M25×1.5；电缆盒符合EN 60947-7-1/IEC 947-7-1标准。

5 防护与环境参数

防护等级IP66（可选IP67）；抗冲击IK07；耐盐雾1000小时；防紫外线500小时；环境温度-40°C至+60°C。

6 通信参数（eRIS2）

协议Modbus RTU over RS485；模拟量输出4–20 mA（对应温度0–160℃或压力0–500 mbar）。

五、产品尺寸

1 主体尺寸

底部安装法兰直径约93–100 mm，总高度约150–160 mm（含顶部排气阀），采用4×M8螺栓固定，推荐安装扭矩6.0 N·m。

2 接口尺寸

标配M25×1.5电缆接口，支持导线截面0.5–2.5 mm²。观察窗提供约270°可视范围，安装位置灵活性高。

六、应用领域

1 电力系统配电

作为11 kV/22 kV密封油浸式配电变压器的标准配置，广泛用于城乡电网、工商业配电系统，满足IEC 60076-22-1及EN 50216-3标准，是变压器出口欧盟市场的合规选择。

2 恶劣环境变电站

适用于沿海风电场、沙漠光伏电站、矿山变电站等高温、高湿、多粉尘、强盐雾环境，IP66/67防护与耐候性确保长期可靠运行。

3 盾构与地下工程

COMEM RIS2有专用盾构版，适配各型号掘进盾构机配套的油浸式变压器系统，通过欧盟CE及中国矿用产品安全认证，已应用于全球超过300个地铁、隧道、地下管廊项目。

4 工业与新能源

适用于石油化工、工业制造等领域的油浸变压器监测，也可用于太阳能光伏电站等新能源场景，支持新安装与现场改造项目。

5 智能运维

eRIS2版本通过RS485/Modbus协议将油温、压力等非电量参数接入集装箱式变电站或云平台，实现变压器预测性维护，降低海外项目运维成本。

七、总结

COMEM RIS2以"气体+压力+温度+油位"四合一的高度集成设计，从根本上解决了传统变压器非电量保护方案中元件分散、安装复杂、泄漏点多的问题。IP66防护、1000小时耐盐雾、-40°C至+60°C宽温域的工程化指标，使其在欧洲高端市场和全球恶劣环境项目中具备明确的竞争优势。对于出口型变压器项目，RIS2是满足EN 50216-3及IEC 60076-22-1标准的直接选择；对于追求远程监控与预测性维护的用户，eRIS2智能版提供了从本地机电保护到云端数据接入的完整链路。整机定位清晰——不是替代某一个继电器，而是替代整套传统非电量保护系统。
