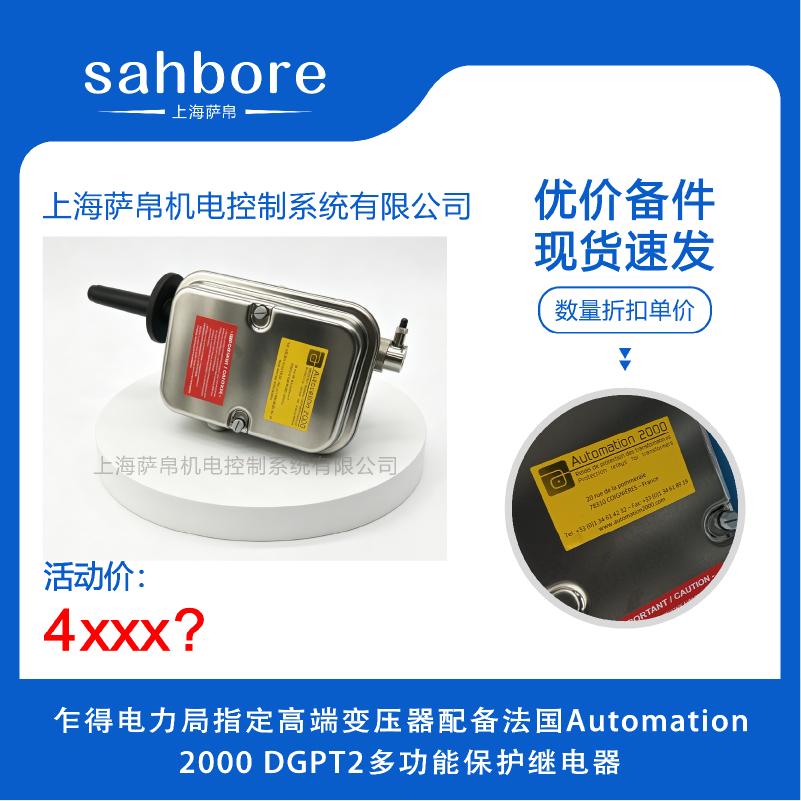

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护继电器，自1976年首次推出并于2011年完成技术升级，在单一紧凑单元内集成气体（瓦斯）监测、突发压力保护、温度控制及油位监测四大核心功能于单一法兰接口，通过纯机械与电气结合的监测方式，为变压器提供从早期故障预警到紧急跳闸的全方位保护。乍得地处非洲中北部撒哈拉沙漠南缘，全国属热带沙漠与热带草原过渡气候，北部撒哈拉区域终年高温干燥、极端气温可超50℃，中部萨赫勒地带旱季长达八个月、昼夜温差超20℃，南部洛贡河流域雨季湿热多雨，全国电网基础设施极度薄弱，超过八成电力依赖柴油发电与少量水电，变压器多为法国出口或中国援助的油浸式设备，单台容量从630kVA至25MVA不等。乍得电力局（SNE）对高端变压器的保护装置要求极为严格，必须通过欧洲标准认证且具备纯机械断电可靠动作能力。DGPT2以其四合一集成设计、纯机械断电可靠动作、IP56至IP67防护等级、-40℃至+65℃工作范围以及316L不锈钢防腐选项，完全适配乍得全境高温、沙尘、昼夜温差大的极端环境，是乍得电力局指定高端变压器非电量保护的成熟进口标准化配置。
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在乍得电网因柴油机组切换或沙暴导致断电时仍能强制切断变压器电源，纯机械保护部分确保在控制电源丢失的极端工况下基础保护依然绝对可靠，符合SNE对主变压器供电连续性的强制要求。
配备两个独立可调双金属恒温器，一个触点设为温度报警，另一个触点设为温度跳闸，形成报警与跳闸两级独立动作，温度测量范围40℃至150℃，精度±1.5℃（90℃时），乍得项目推荐设定T1=85℃报警、T2=95℃跳闸，可扩展至Pt100铂电阻实现高精度远程测温，满足SNE电网智能化升级中对温度信号上传的需求。
压力开关采用单触点或双偏移触点配置，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms；气体监测采用簧片触点，触发容积100至200cm³（可调），精度±5cm³，响应时间≤10ms，当变压器内部因电弧或过热导致压力骤升或气体积聚时，单触点直接触发跳闸回路，实现突发压力与气体释放快速保护。
配备磁性浮子油位指示器，在装置正面提供直观油位刻度显示，油位下降超过140cm³时单触点触发报警，配合双阈值设定有效过滤乍得昼夜温差大导致的正常油位呼吸波动，适合SNE无人值守或少人值守的变电站场景。
标准款采用AISI 304不锈钢外壳，乍得全境必须选配X选项即AISI 316L不锈钢材质，通过C5M盐雾测试，防护等级达IP56（X选项可达IP67），抗冲击等级IK07，可长期耐受北部撒哈拉沙尘暴侵蚀及南部雨季盐雾腐蚀环境。
在一个单元内替代气体继电器、压力释放阀、温度计、油位计四台分立设备，大幅简化乍得高端变压器顶部的安装开孔与布线工作量，减少因仪表厂家不同导致的接口不匹配问题，缩短海外项目施工周期。
乍得电力局指定高端变压器因负荷波动大且多为无人值守，必须选DGPT2-2PD/2GD双偏移触点款，同时具备压力报警加跳闸、气体报警加跳闸、温度报警加跳闸三重双重保护，无需额外选配2G双气体或2P双压力冗余触点以控制成本，双偏移压力触点（2PD）为推荐配置。
北部撒哈拉区域沙尘暴频发且极端高温超50℃，中部萨赫勒地带昼夜温差超20℃，南部洛贡河流域雨季湿热多雨，全境必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），不可选用标准304不锈钢款，否则外壳将在6至12个月内出现严重腐蚀。
带储油柜的高端变压器必须选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；全密封无储油柜变压器选标准DGPT2即可；油循环风冷式高端变压器可选DGPT2-SO型号。
乍得环境温度常年超35℃至50℃，高端变压器油温裕度较小，建议跳闸温度设为95℃至110℃（而非内陆项目常用的135℃），报警温度设为85℃，选40℃至140℃扩展温度款，乍得昼夜温差大需将温度阈值下调5℃至10℃。
若SNE电网需接入SCADA远程监控系统，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块，无需打开外壳即可插拔电缆，便于恩贾梅纳等偏远站点现场维护。
24V DC或85至265V AC/DC通用，适配乍得常用的220V/50Hz电网及柴油备用机组供电。
双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），单触点报警加单触点跳闸两级配置，乍得项目推荐设定T1=85℃报警、T2=95℃跳闸；Pt100选项可扩展至-40℃至+170℃，精度±1℃。
单簧片触点，测量精度±5cm³，触发容积100至200cm³（可调），响应时间≤10ms，干接点输出支持24V DC常开/常闭。
单触点或双偏移触点（2PD），设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms，乍得项目推荐设定报警0.3bar、跳闸0.49bar。
磁性浮子刻度显示，下降阈值约140cm³时触发单触点报警，双阈值设定可有效过滤乍得昼夜温差导致的正常呼吸波动，油位刻度范围通常±200mm可调。
端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。
环境温度-40℃至+65℃，介电温度不超过140℃，防护等级IP56（标准款）、IP67（X选项），抗冲击IK07。
标准款AISI 304不锈钢，乍得项目必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试。
约1.3至5kg（视配置而定），单台安装减轻海外项目吊装负担。
可选Modbus RTU、Profibus，适配SNE电网SCADA远程监控需求。
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配乍得高端变压器顶部有限安装空间。
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30Nm。
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子，CE选项可实现免开盖插拔维护。
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温。
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按乍得电站现场实际距离定制，X选项必须采用316L不锈钢材质。
Harting连接器尺寸约80mm×60mm×35mm，M12连接器直径约22mm、长度约45mm，均支持面板嵌入式安装，IP67防护。
恩贾梅纳、蒙杜、阿贝歇等主要城市的33kV/63kV高端油浸式主变压器核心非电量保护，双偏移压力触点在柴油机组切换时精准分级保护，纯机械保护确保在乍得电网沙暴断电时仍能可靠跳闸，316L防腐外壳耐受撒哈拉沙尘腐蚀。
利用316L不锈钢外壳及IP67防护，专门应对北部撒哈拉区域全年高温、强沙尘及昼夜温差超20℃的极端环境，降低维护频率，适合乍得无人值守或少人值守的变电站，双阈值油位逻辑有效过滤昼夜温差导致的呼吸波动。
中国在乍得的恩贾梅纳炼油厂、那瓦水电站及输变电线路等援建项目中配套的油浸式变压器，DGPT2作为法国进口成熟产品，可替代国内分立仪表方案，减少海外项目备品备件种类，316L防腐选项确保设备在乍得极端环境下长期免维护运行。
乍得全国电力依赖柴油发电，恩贾梅纳及各区域柴油电站高端变压器负荷波动大、运维人员极少，DGPT2的油位双阈值防误报逻辑与双偏移压力分级报警功能适合少人值守场景，单触点配置简化了配电系统的保护接线与调试工作量。
乍得南部洛贡河流域农业灌溉泵站及水务设施的高端变压器多为法国或中国出口设备，DGPT2的出油口直连油枕出口配置可与国产油枕呼吸式变压器直接配套，温度报警跳闸加压力气体释放加油位双阈值显示的组合满足SNE对水利工程变压器非电量保护的标准化认证要求。
DGPT2多功能保护继电器将气体监测、压力释放、温度报警与跳闸分级、油位双阈值防误报四项变压器核心非电量保护集成于单一紧凑单元，以纯机械原理实现断电可靠动作，是乍得电力局指定高端变压器在撒哈拉高温沙尘与昼夜温差大环境下应对柴油电网波动频繁、运维人员有限、SNE强制标准化认证等多重挑战的成熟进口标准化保护方案。乍得项目选型时应锁定316L不锈钢X选项、IP67防护等级、DGPT2-2PD/2GD双偏移触点配置，跳闸温度建议设为95℃至110℃以适配当地50℃以上极端高温工况，压力报警设为0.3bar、跳闸设为0.49bar，油位采用双阈值设定过滤昼夜温差呼吸波动，全密封变压器选标准DGPT2、带储油柜变压器选DGPT2-IB，该方案可大幅减少海外电站项目现场仪表数量与接线工作量，同时以纯机械式断电可靠动作与双偏移分级保护逻辑确保在任何电网异常下均能强制保护变压器安全，完全符合SNE及非洲电网互联互通对变压器非电量保护的强制标准化要求，是提升乍得高端变压器非电量保护水平与供电可靠性的最优选择。
