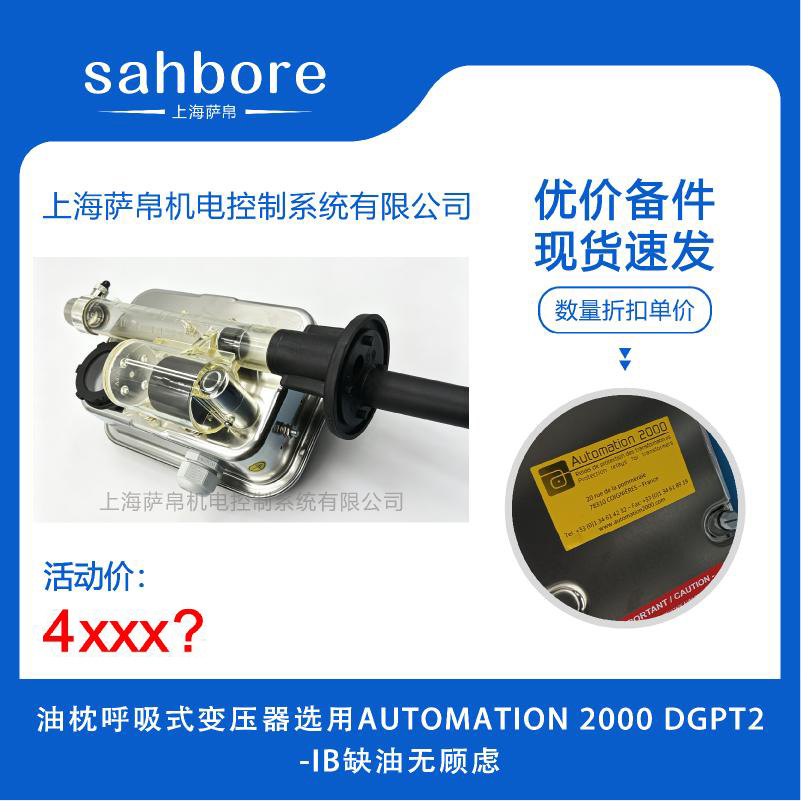

DGPT2-IB是法国Automation 2000公司专为带储油柜（油枕呼吸式）油浸式变压器设计的非电量综合保护继电器，IB即"Connected to Oil Conservator"（连接储油柜），其核心结构特征在于箱盖以上集成专用出油口，通过3/8英寸AISI 316L不锈钢波纹软管直接连接变压器油枕出口，使磁性浮子油位计实时、无延迟地反映油枕油位变化。装置在单一紧凑单元内集成气体（瓦斯）监测、突发压力保护、温度控制及油位监测四大功能于单一法兰接口，通过纯机械与电气结合的监测方式，为变压器提供从早期故障预警到紧急跳闸的全方位保护。油枕呼吸式变压器因昼夜温差与负荷变化导致油位频繁涨落，传统油位开关安装位置偏离油枕，测量滞后且极易因正常呼吸波动误报，DGPT2-IB的出油口直连油枕出口设计从根本上解决了这一痛点，配合双阈值油位防误报逻辑，实现"呼吸不误报、缺油即跳闸"的可靠保护。全密封无储油柜变压器不可选DGPT2-IB，必须选标准款DGPT2。
DGPT2-IB在箱盖以上集成专用出油口，通过3/8英寸AISI 316L不锈钢波纹软管直接连接变压器油枕出口，油路全程密封无死角，磁性浮子油位计直接读取油枕实时油位，彻底消除传统油位开关因安装位置偏离油枕导致的测量滞后问题，油枕呼吸式变压器因昼夜温差大导致的油位频繁波动可被精准捕捉。
针对油枕呼吸式变压器油位正常涨落易误报的行业痛点，DGPT2-IB采用磁性浮子加机械阻尼与双阈值设定（预警油位与跳闸油位），有效过滤因温度变化导致的正常呼吸波动，仅在油位持续异常下降（如泄漏）时触发报警或跳闸，实现"呼吸不误报、缺油即跳闸"，这正是"缺油无顾虑"的核心保障。
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在电网因燃油机组切换或山区雷暴导致断电时仍能强制切断变压器电源，纯机械保护部分确保在控制电源丢失的极端工况下基础保护依然绝对可靠。
配备两个独立可调双金属恒温器，一个触点设为温度报警，另一个触点设为温度跳闸，形成报警与跳闸两级独立动作，温度测量范围40℃至150℃，精度±1.5℃（90℃时），推荐设定T1=85℃报警、T2=95℃跳闸，可扩展至Pt100铂电阻实现高精度远程测温。
压力开关采用单触点或双偏移触点配置，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms；气体监测采用簧片触点，触发容积100至200cm³（可调），精度±5cm³，响应时间≤10ms，当变压器内部因电弧或过热导致压力骤升或气体积聚时单触点直接触发跳闸。
标准款采用AISI 304不锈钢外壳，沿海及腐蚀环境必须选配X选项即AISI 316L不锈钢材质，通过C5M盐雾测试，防护等级达IP56（X选项可达IP67），抗冲击等级IK07，出油口波纹软管同样采用316L不锈钢材质确保全油路防腐。
必须确认变压器带储油柜（油枕），方可选DGPT2-IB型号；全密封无储油柜变压器不可选IB型号，必须选标准款DGPT2。IB型号的出油口通过3/8英寸波纹软管连接油枕，波纹软管长度按现场实际距离定制，通常为150mm至500mm。
沿海盐雾腐蚀严重地区必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），不可选用标准304不锈钢款；内陆高温干燥地区也建议选X选项以延长使用寿命，出油口波纹软管必须同步选316L材质。
油枕呼吸式变压器因油位波动频繁，必须选双阈值油位配置款，同时配置气体单触点、压力单触点或双偏移触点（2P推荐）、温度双触点，无需额外选配2G双气体冗余触点以控制成本。
油枕呼吸式变压器夏季环境温度常年超35℃至40℃，油温裕度较小，建议跳闸温度设为95℃至110℃（而非内陆项目常用的135℃），报警温度设为85℃，选40℃至140℃扩展温度款，油枕呼吸式变压器额外发热需将温度阈值下调5℃至10℃。
若需接入SCADA远程监控系统，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块，通过出油口旁的电缆引入口将干接点信号与温度信号同时上传。
24V DC或85至265V AC/DC通用，适配常用的220V/50Hz电网及柴油备用机组供电。
双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），单触点报警加单触点跳闸两级配置，推荐设定T1=85℃报警、T2=95℃跳闸；Pt100选项可扩展至-40℃至+170℃，精度±1℃。
单簧片触点，测量精度±5cm³，触发容积100至200cm³（可调），响应时间≤10ms，干接点输出支持24V DC常开/常闭。
单触点或双偏移触点（2P），设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms，推荐设定报警0.3bar、跳闸0.49bar。
磁性浮子刻度显示，通过出油口直连油枕，下降阈值约140cm³时触发单触点报警，双阈值设定可有效过滤油枕正常呼吸波动，油位刻度范围通常±200mm可调。
出油口位于箱盖以上，3/8英寸内螺纹接口，连接3/8英寸AISI 316L不锈钢波纹软管至油枕出口，软管长度150mm至500mm可定制，密封等级IP68，耐温-40℃至+140℃，耐压10bar。
端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。
环境温度-40℃至+65℃，介电温度不超过140℃，防护等级IP56（标准款）、IP67（X选项），抗冲击IK07。
标准款AISI 304不锈钢，必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试，出油口及波纹软管同步选用316L材质。
约1.3至5kg（视配置而定），单台安装减轻海外项目吊装负担。
可选Modbus RTU、Profibus，适配SCADA远程监控需求。
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配油枕呼吸式变压器箱盖有限安装空间。
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器箱盖安装孔径Ø85mm，紧固力矩≤30Nm。
出油口位于箱盖以上，高于主法兰安装面约20mm至30mm，3/8英寸内螺纹，配专用密封垫圈，连接波纹软管后整体高度增加约50mm至80mm（视软管长度而定）。
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子，CE选项可实现免开盖插拔维护。
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温。
3/8英寸内螺纹接口，长度150mm至500mm可定制，外径约12mm至15mm，壁厚1.5mm，AISI 316L不锈钢材质，弯曲半径≥50mm，耐温-40℃至+140℃。
变电站及发电厂33kV/63kV油枕呼吸式主变压器核心非电量保护，出油口直连油枕出口确保油位监测零延迟，双阈值防误报逻辑过滤正常呼吸波动，纯机械保护确保在电网波动时仍能可靠跳闸，316L防腐外壳耐受沿海盐雾腐蚀。
利用316L不锈钢外壳及IP67防护，专门应对沿海地区全年高温高湿及盐雾腐蚀环境，出油口波纹软管316L材质确保全油路防腐，降低维护频率，适合无人值守或少人值守的变电站。
中国在海外的水电站、输变电线路等援建项目中配套的油枕呼吸式变压器，DGPT2-IB作为法国进口成熟产品，可替代国内分立仪表方案，出油口直连油枕设计减少海外项目现场仪表数量与接线工作量，316L防腐选项确保设备在极端环境下长期免维护运行。
全国电力依赖柴油发电的区域，柴油电站油枕呼吸式变压器负荷波动大、运维人员极少，DGPT2-IB的油位双阈值防误报逻辑与双偏移压力分级报警功能适合少人值守场景，出油口直连设计简化了配电系统的保护接线与调试工作量。
农业灌溉泵站及工业生产线的油枕呼吸式变压器多为进口设备，DGPT2-IB的出油口直连油枕出口配置可与国产油枕呼吸式变压器直接配套，温度报警跳闸加压力气体释放加油位双阈值显示的组合满足变压器非电量保护的标准化认证要求。
DGPT2-IB油枕呼吸式变压器保护继电器将气体监测、压力释放、温度报警与跳闸分级、油位双阈值防误报四项变压器核心非电量保护集成于单一紧凑单元，并通过箱盖以上出油口与3/8英寸316L不锈钢波纹软管直接连接变压器油枕出口，实现油位监测与油枕的完全连通和零延迟响应，配合双阈值机械防误报逻辑有效过滤正常呼吸波动，以纯机械原理实现断电可靠动作，是油枕呼吸式变压器在高温盐雾与干燥高温环境下应对油位频繁波动、缺油泄漏风险、电网波动频繁、运维人员有限等多重挑战的成熟进口标准化保护方案，"缺油无顾虑"正是其出油口直连加双阈值防误报设计的核心价值所在。项目选型时应锁定316L不锈钢X选项、IP67防护等级、出油口直连油枕配置、双偏移压力触点，跳闸温度建议设为95℃至110℃以适配高温工况，压力阈值设为0.49bar，油位采用双阈值设定过滤正常呼吸波动，出油口波纹软管必须选316L材质且长度按现场定制，该方案可大幅减少海外电站项目现场仪表数量与接线工作量，同时以纯机械式断电可靠动作与出油口直连油位防误报逻辑确保在任何电网异常下均能强制保护变压器安全，完全符合油枕呼吸式变压器非电量保护的强制标准化要求，是提升油枕呼吸式变压器缺油保护水平与供电可靠性的最优选择。
