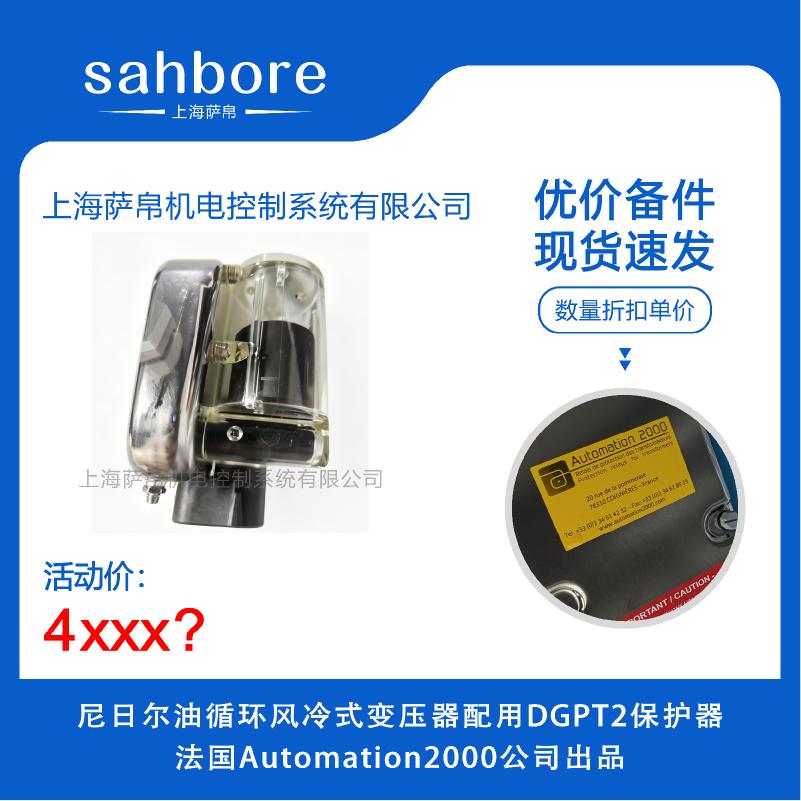

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护继电器，在单一紧凑单元内集成气体（瓦斯）监测、突发压力保护、温度控制及油位监测四大功能于单一法兰接口，通过纯机械与电气结合的监测方式，为变压器提供从早期故障预警到紧急跳闸的全方位保护。尼日尔地处西非撒哈拉沙漠南缘，全境属热带沙漠气候，全年高温少雨，首都尼亚美年均气温超30℃，极端高温可达45℃以上，哈马丹 Harmattan 旱季风携带大量沙尘侵袭，电网基础设施极度薄弱，全国电力主要依赖柴油发电与少量水电，变压器多为法国出口或中国援助的油循环风冷式（OFAF）油浸式设备，单台容量从2MVA至50MVA不等。油循环风冷式变压器因配备强迫油循环与风冷散热系统，油箱内部温度场分布不均、油流脉动剧烈，对气体释放与压力保护的灵敏度要求远高于自冷式变压器，同时风机启停导致的油位波动也增加了油位监测的复杂度。DGPT2以其四合一集成设计、纯机械断电可靠动作、IP56至IP67防护等级、-40℃至+65℃工作范围以及316L不锈钢防腐选项，完全适配尼日尔油循环风冷式变压器在极端高温与沙尘环境下长期稳定运行的需求，是该国电网变压器非电量保护的成熟进口标准化配置。
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在尼日尔电网因柴油机组切换或沙尘暴导致断电时仍能强制切断油循环风冷式变压器电源，纯机械保护部分确保在控制电源丢失的极端工况下基础保护依然绝对可靠，符合尼日尔国家电力公司（NIGELEC）对主变压器供电连续性的强制要求。
配备两个独立可调双金属恒温器，一个触点设为温度报警，另一个触点设为温度跳闸，形成报警与跳闸两级独立动作，温度测量范围40℃至150℃，精度±1.5℃（90℃时），尼日尔项目推荐设定T1=85℃报警、T2=95℃跳闸，双金属温度计集成于变压器油箱顶部测温套管，直接测量顶层油温，可有效反映油循环系统的整体散热状态。
DGPT2-2P双偏移压力触点配置可设置两个独立压力阈值，报警阈值通常设为0.3bar、跳闸阈值设为0.49bar，精度±2.5%FS，响应时间≤5ms，油循环风冷式变压器因油泵启停导致油流脉动频繁，单压力触点易误动，双偏移触点分别触发报警与跳闸，相比单压力触点提供更精细的分级保护，特别适合油循环风冷式变压器这种动态油流设备。
气体监测采用簧片触点，触发容积100至200cm³（可调），精度±5cm³，响应时间≤10ms；磁性浮子油位指示器在装置正面提供直观油位刻度显示，油位下降超过140cm³时单触点触发报警，油循环风冷式变压器因油泵运行导致油位动态波动，DGPT2的磁性浮子设计可有效过滤油泵脉动引起的假性油位变化，适合尼日尔无人值守或少人值守的变电站场景。
标准款采用AISI 304不锈钢外壳，尼日尔项目必须选配X选项即AISI 316L不锈钢材质，通过C5M盐雾测试，防护等级达IP56（X选项可达IP67），抗冲击等级IK07，可长期耐受哈马丹旱季风的沙尘暴侵蚀及极端高温环境。
在一个单元内替代气体继电器、压力释放阀、温度计、油位计四台分立设备，大幅简化尼日尔油循环风冷式变压器顶部的安装开孔与布线工作量，减少因仪表厂家不同导致的接口不匹配问题，缩短海外项目施工周期。
尼日尔NIGELEC电网油循环风冷式变压器因油泵启停导致油流脉动频繁，必须选DGPT2-2P双偏移压力触点款，设置报警0.3bar与跳闸0.49bar两级阈值，同时配置气体单触点、温度双触点、油位单触点，无需额外选配2G双气体冗余触点以控制成本。
尼日尔全境属热带沙漠气候，沙尘暴频发且极端高温超45℃，必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），不可选用标准304不锈钢款，否则外壳将在1至2年内因沙尘侵蚀出现严重腐蚀。
带储油柜的油循环风冷式变压器必须选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；油循环风冷式变压器因油泵运行导致内部压力波动较大，建议加装DGPT2-SO泄压阀型号，自带泄压阀可在压力异常时自动释放废气，避免双偏移压力触点频繁误动。
尼日尔环境温度常年超35℃至45℃，油循环风冷式变压器虽有散热优势但油泵功耗导致内部热负荷仍较高，建议跳闸温度设为95℃至110℃（而非内陆项目常用的135℃），报警温度设为85℃，选40℃至140℃扩展温度款，油循环系统额外发热需将温度阈值下调5℃至10℃。
若NIGELEC电网需接入SCADA远程监控系统，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块，无需打开外壳即可插拔电缆，便于尼亚美等偏远站点现场维护。
24V DC或85至265V AC/DC通用，适配尼日尔常用的220V/50Hz电网及柴油备用机组供电。
双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），单触点报警加单触点跳闸两级配置，尼日尔油循环风冷式项目推荐设定T1=85℃报警、T2=95℃跳闸；Pt100选项可扩展至-40℃至+170℃，精度±1℃。
单簧片触点，测量精度±5cm³，触发容积100至200cm³（可调），响应时间≤10ms。
双偏移触点，报警阈值0.3bar、跳闸阈值0.49bar（可选0至700mbar范围），精度±2.5%FS，响应时间≤5ms，尼日尔油循环风冷式项目必须配置双偏移触点以过滤油泵脉动误动。
磁性浮子刻度显示，下降阈值约140cm³时触发单触点报警，浮子设计可有效过滤油泵运行引起的油位动态波动。
端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。
环境温度-40℃至+65℃，介电温度不超过140℃，防护等级IP56（标准款）、IP67（X选项），抗冲击IK07。
标准款AISI 304不锈钢，尼日尔项目必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试。
约1.3至5kg（视配置而定），单台安装减轻海外项目吊装负担。
可选Modbus RTU、Profibus，适配NIGELEC电网SCADA远程监控需求。
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配尼日尔油循环风冷式变压器顶部有限安装空间。
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30Nm。
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子，CE选项可实现免开盖插拔维护。
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温，测温点位于油箱顶部远离油泵出油口位置以准确反映整体油温。
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按尼日尔电站现场实际距离定制，必须采用316L不锈钢材质。
DGPT2-SO型号在装置侧面集成泄压阀接口，泄压阀动作压力0.5至1.0bar可调，适合油循环风冷式变压器内部压力波动较大的工况，泄压阀动作后自动复位，无需人工干预。
尼亚美、津德尔、马拉迪、阿加德兹等主要城市的33kV/63kV油循环风冷式主变压器核心非电量保护，双偏移压力触点在油泵启停时精准分级保护，纯机械保护确保在尼日尔电网波动时仍能可靠跳闸。
利用316L不锈钢外壳及IP67防护，专门应对尼亚美全年高温、哈马丹旱季风沙尘暴侵蚀，降低维护频率，适合尼日尔无人值守或少人值守的变电站，DGPT2-SO泄压阀有效过滤油泵脉动引起的压力误动。
中国在尼日尔的坎大基水电站、阿泽里克光伏电站及输变电线路等援建项目中配套的油循环风冷式变压器，DGPT2作为法国进口成熟产品，可替代国内分立仪表方案，减少海外项目备品备件种类，316L防腐选项确保设备在尼日尔极端环境下长期免维护运行。
尼日尔全国电力依赖柴油发电，尼亚美及各区域柴油电站油循环风冷式变压器负荷波动大、运维人员极少，DGPT2的油位直观显示与双偏移压力分级报警功能适合少人值守场景，单触点配置简化了配电系统的保护接线与调试工作量。
尼日尔是全球重要铀矿出口国，阿尔利特铀矿自备电站及Agadez地区矿业加工设施中的油循环风冷式变压器负荷波动大、运维人员极少，DGPT2的油位直观显示与双偏移压力分级报警功能适合少人值守场景，316L防腐外壳耐受沙漠沙尘暴，是矿区供电系统的可靠保护配置。
DGPT2保护继电器将气体监测、双偏移压力释放、温度报警与跳闸分级、油位直观刻度四项变压器核心非电量保护集成于单一紧凑单元，以纯机械原理实现断电可靠动作，是尼日尔油循环风冷式变压器在热带沙漠高温沙尘环境下应对油泵脉动频繁、电网波动频繁、运维人员有限等多重挑战的成熟进口标准化保护方案。尼日尔项目选型时应锁定316L不锈钢X选项、IP67防护等级、DGPT2-2P双偏移压力触点配置，报警压力设为0.3bar、跳闸压力设为0.49bar，温度报警设为85℃、跳闸设为95℃至110℃，油位刻度显示满足无人值守巡检需求，油循环风冷式变压器建议加装DGPT2-SO泄压阀型号以过滤油泵脉动误动，该方案可大幅减少海外电站项目现场仪表数量与接线工作量，同时以纯机械式断电可靠动作与双偏移压力分级保护确保在任何电网异常下均能强制保护变压器安全，完全符合NIGELEC对油循环风冷式变压器非电量保护的强制要求，是提升尼日尔电网变压器非电量保护水平与供电可靠性的最优选择。
