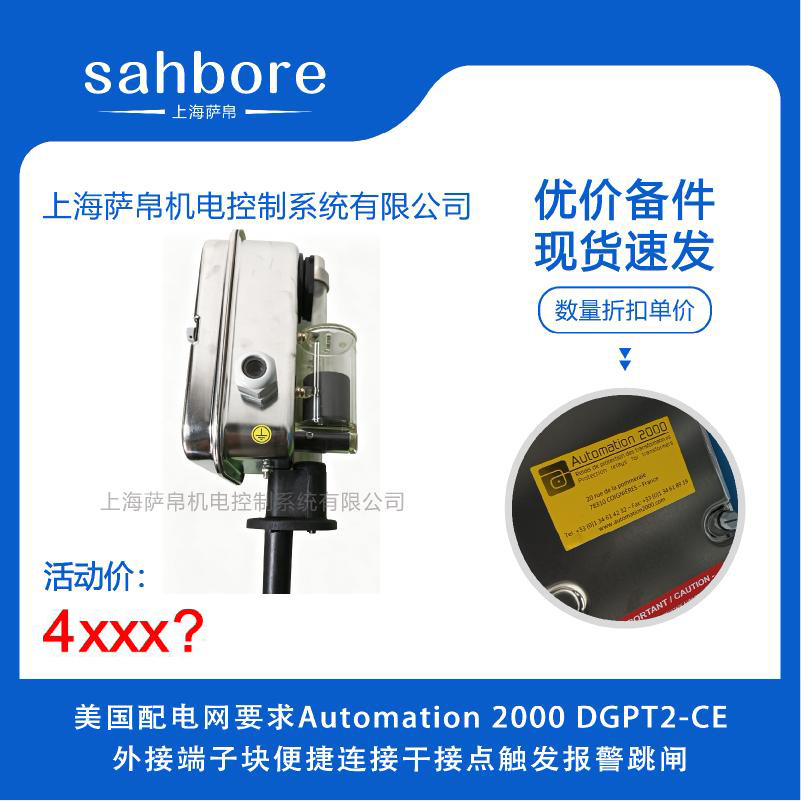

DGPT2-CE是法国Automation 2000公司在DGPT2多功能非电量保护继电器基础上推出的外接端子块扩展型号，在原有气体监测、突发压力保护、温度控制及油位监测四大核心功能之上，通过集成标准化工业连接器与外部端子块接口，支持与第三方PLC、DCS、智能仪表及干接点信号直接连接，实现干接点触发报警与跳闸的便捷扩展。美国配电网以地下电缆与架空线路混合为主，配电变压器多为油浸式三相设备，单台容量从500kVA至5MVA不等，美国国家电气规范（NEC）及IEEE C57.12系列标准对变压器非电量保护有明确要求，干接点报警跳闸是美国配电网中最主流的保护信号接口方式。DGPT2-CE的外接端子块设计完全适配美国配电网对干接点信号的标准化需求，通过Harting工业连接器或M12航空插头实现快速插拔接线，无需打开保护装置外壳即可完成干接点回路的接入与调试，大幅简化美国配电现场的安装与维护工作量，是美国配电网油浸式变压器非电量保护的成熟进口标准化方案。
DGPT2-CE配备Harting工业连接器或M12航空插头外部端子块接口，支持8路数字量输入/输出，可直接接入美国配电网标准干接点信号（24V DC常开/常闭触点），接线无需打开装置外壳，采用推拉式弹簧端子，单芯线截面积4mm²，支持AWG 12至AWG 22线规，接线时间不超过5分钟，特别适合美国配电现场频繁调整保护逻辑的需求。
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在美国配电网因风暴或负荷突变导致断电时仍能强制切断变压器电源，纯机械保护部分确保在控制电源丢失的极端工况下基础保护依然绝对可靠，符合美国电力公司对供电连续性的强制要求。
配备两个独立可调双金属恒温器，一个触点设为温度报警，另一个触点设为温度跳闸，形成报警与跳闸两级独立动作，温度测量范围40℃至150℃，精度±1.5℃（90℃时），美国项目推荐设定T1=85℃报警、T2=95℃跳闸，可通过外接端子块将干接点信号同时送至SCADA与本地报警灯。
压力开关采用单触点配置，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms；气体监测采用簧片触点，触发容积100至200cm³（可调），精度±5cm³，响应时间≤10ms；磁性浮子油位指示器在装置正面提供直观油位刻度显示，油位下降超过140cm³时单触点触发报警，适合美国无人值守配电变电站场景。
通信接口采用双绞屏蔽线（屏蔽层接地），连接器外壳为金属材质并可靠接地，数字量输入/输出接口集成TVS瞬态电压抑制器（响应时间≤1ns），可吸收±10kV浪涌冲击（符合IEC 61000-4-5标准），数字量与模拟量通道均采用光耦隔离（隔离电压≥2.5kV），有效抵御美国配电网开关操作引起的浪涌与母线电磁辐射干扰。
在一个单元内替代气体继电器、压力释放阀、温度计、油位计四台分立设备，外接端子块进一步替代外部信号转换器与中间继电器，大幅简化美国配电变压器顶部的安装开孔与布线工作量，减少因仪表厂家不同导致的接口不匹配问题。
美国配电网若业主仅要求温度报警加跳闸各一个干接点、压力释放一个干接点、气体释放一个干接点、油位刻度显示，直接选DGPT2-CE单触点标准款即可，外接端子块已预置8路DI/DO，无需额外选配2G双气体或2P双压力冗余触点。
美国本土气候差异大，东北部寒冷地区需选宽温型号（环境温度-40℃至+65℃），南部佛罗里达及墨西哥湾沿岸高温高湿地区必须选X选项（316L不锈钢外壳，IP67，C5M盐雾等级），不可选用标准304不锈钢款。
带储油柜的美国配电变压器必须选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；全密封无储油柜变压器选标准DGPT2-CE即可；有载调压配电变压器可选DGPT2-SO型号。
美国南部环境温度常年超35℃至40℃，变压器油温裕度较小，建议跳闸温度设为95℃至110℃（而非内陆项目常用的135℃），报警温度设为85℃，选40℃至140℃扩展温度款。
若美国配电网需接入SCADA远程监控系统，可通过外接端子块的RS485接口（Modbus RTU协议）或以太网接口（Modbus TCP/IP协议）实现数据上传，无需额外选配CE模块，DGPT2-CE已内置通信功能。
24V DC或85至265V AC/DC通用，适配美国标准120V/240V/480V配电网及柴油备用机组供电。
双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），单触点报警加单触点跳闸两级配置，美国项目推荐设定T1=85℃报警、T2=95℃跳闸；Pt100选项可扩展至-40℃至+170℃，精度±1℃。
单簧片触点，测量精度±5cm³，触发容积100至200cm³（可调），响应时间≤10ms，干接点输出支持24V DC常开/常闭。
单触点，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms，美国项目推荐设定P1=0.49bar跳闸，干接点输出。
磁性浮子刻度显示，下降阈值约140cm³时触发单触点报警，干接点输出。
连接器类型为Harting工业连接器或M12航空插头（4针/8针），数字量输入支持干接点或24V DC电平信号，输入阻抗≥10kΩ，响应时间≤10ms；数字量输出支持常开触点（额定电流5A/250V AC、3A/24V DC）；通信接口为RS485（115200bps，Modbus RTU）或以太网（10/100Mbps，Modbus TCP/IP）。
端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。
环境温度-40℃至+65℃，介电温度不超过140℃，防护等级IP56（标准款）、IP67（X选项），抗冲击IK07。
标准款AISI 304不锈钢，美国南部及沿海项目必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试。
约1.3至5kg（视配置而定），单台安装减轻美国配电现场吊装负担。
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配美国配电变压器顶部有限安装空间。
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30Nm。
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子，外接端子块采用Harting或M12接口，支持AWG 12至AWG 22线规。
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温。
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按美国配电现场实际距离定制，沿海项目必须采用316L不锈钢材质。
Harting连接器尺寸约80mm×60mm×35mm，M12连接器直径约22mm、长度约45mm，均支持面板嵌入式安装，IP67防护。
纽约、洛杉矶、芝加哥等主要城市配电公司（如Con Edison、PG&E、ComEd）的34.5kV/13.8kV配电主变压器核心非电量保护，干接点报警跳闸信号通过外接端子块直接送入SCADA系统，纯机械保护确保在美国配电网风暴断电时仍能可靠跳闸。
利用316L不锈钢外壳及IP67防护，专门应对佛罗里达、墨西哥湾沿岸全年高温高湿及海洋盐雾腐蚀环境，降低维护频率，适合美国无人值守或少人值守的配电变电站。
美国中西部龙卷风与冰暴频发，电网波动剧烈，DGPT2-CE的纯机械断电可靠动作与干接点快速响应确保在极端天气下变压器保护不失效，外接端子块的抗干扰设计抵御开关操作浪涌。
中国企业在美国参与的港口、工业园区等配电项目中配套的油浸式变压器，DGPT2-CE作为法国进口成熟产品，可替代国内分立仪表方案，外接端子块的干接点接口完全适配美国NEC标准，减少海外项目备品备件种类。
美国数据中心与医院对供电可靠性要求极高，配电变压器负荷波动大、运维人员少，DGPT2-CE的油位直观显示与干接点分级报警功能适合少人值守场景，外接端子块支持同时接入BMS与SCADA双系统。
DGPT2-CE外接端子块保护继电器将气体监测、压力释放、温度报警与跳闸分级、油位直观刻度四项变压器核心非电量保护集成于单一紧凑单元，通过Harting或M12工业连接器实现干接点信号的便捷接入与触发报警跳闸，以纯机械原理实现断电可靠动作，是美国配电网变压器在高温高湿与强电磁干扰环境下应对风暴断电频繁、运维人员有限、NEC标准强制要求等多重挑战的成熟进口标准化保护方案。美国项目选型时应锁定316L不锈钢X选项、IP67防护等级、外接端子块干接点配置，跳闸温度建议设为95℃至110℃以适配南部高温工况，压力阈值设为0.49bar，油位刻度显示满足无人值守巡检需求，外接端子块支持8路DI/DO及RS485通信，该方案可大幅减少美国配电现场仪表数量与接线工作量，同时以纯机械式断电可靠动作与干接点快速响应确保在任何电网异常下均能强制保护变压器安全，完全符合美国NEC及IEEE C57.12标准对变压器非电量保护的强制要求，是提升美国配电网变压器非电量保护水平与供电可靠性的最优选择。
