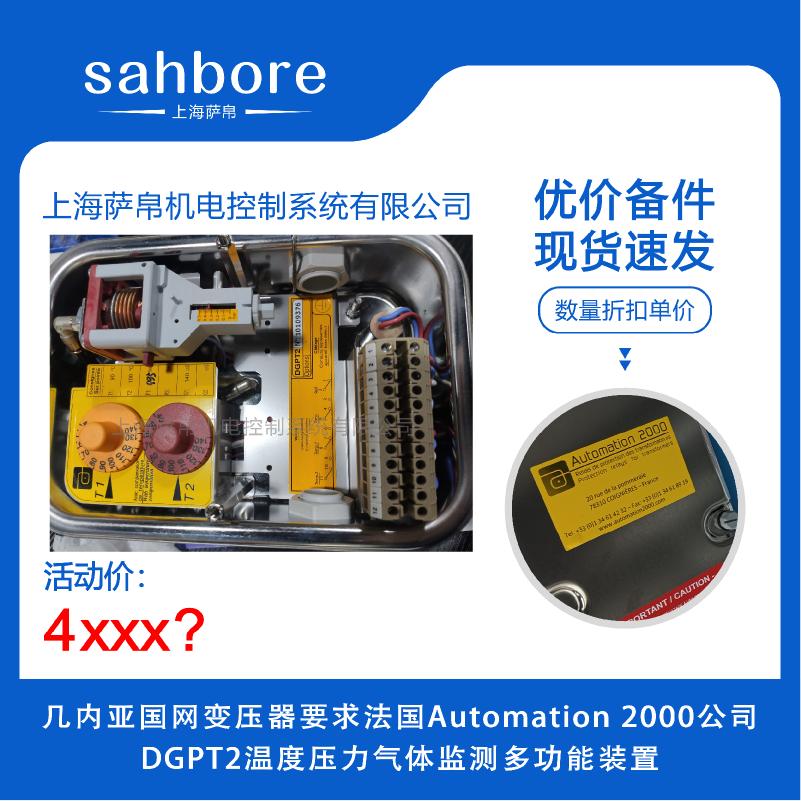

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护继电器，在单一紧凑单元内集成气体（瓦斯）监测、突发压力保护、温度控制及油位监测四大功能于单一法兰接口，通过纯机械与电气结合的监测方式，为变压器提供从早期故障预警到紧急跳闸的全方位保护。几内亚国家电网（EDG）地处西非热带湿热地区，沿海城市如科纳克里常年高温高湿、盐雾腐蚀严重，电网基础设施相对薄弱、供电稳定性要求极高，变压器多为进口油浸式设备，对保护装置的环境耐受性与动作可靠性要求严苛。DGPT2以其四合一集成设计、纯机械断电可靠动作、IP56至IP67防护等级、-40℃至+65℃工作范围以及316L不锈钢防腐选项，完美适配几内亚热带湿热及潜在盐雾环境，是该国电网变压器在恶劣工况下长期稳定运行的关键标准化保护组件。
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在几内亚电网波动或负载突变导致断电时仍能强制切断变压器电源，纯机械保护部分确保在控制电源丢失的极端工况下基础保护依然绝对可靠，符合几内亚电网对供电连续性的高要求。
配备两个独立可调双金属恒温器，一个触点设为温度报警，另一个触点设为温度跳闸，形成报警与跳闸两级独立动作，温度测量范围40℃至140℃，精度±1.5℃（90℃时），可扩展至Pt100铂电阻实现高精度远程测温，满足几内亚电网智能化升级中对温度信号上传的需求。
压力开关采用单触点配置，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms；气体监测采用簧片触点，动作容积100至200cm³（可调），精度±5cm³，响应时间≤10ms，当变压器内部因电弧或过热导致压力骤升或气体积聚时，单触点直接触发跳闸回路，实现突发压力与气体释放快速保护。
配备磁性浮子油位指示器，在装置正面提供直观的油位刻度显示，运维人员无需接入任何电子系统即可在现场直接读取变压器油位状态，油位下降超过140cm³时单触点触发报警，特别适合几内亚无人值守或少人值守的变电站场景。
标准款采用AISI 304不锈钢外壳，几内亚项目必须选配X选项即AISI 316L不锈钢材质，通过C5M盐雾测试，防护等级达IP56（X选项可达IP67），抗冲击等级IK07，可长期耐受几内亚沿海地区的高温高湿高盐雾腐蚀环境。
在一个单元内替代气体继电器、压力释放阀、温度计、油位计四台分立设备，大幅简化几内亚变压器顶部的安装开孔与布线工作量，减少因仪表厂家不同导致的接口不匹配问题，缩短海外项目施工周期。
几内亚国网若仅要求温度报警加跳闸各一个触点、压力释放一个触点、气体释放一个触点、油位刻度显示，直接选DGPT2单触点标准款即可，无需额外选配2G双气体或2P双压力冗余触点，降低海外项目采购与物流成本。
几内亚属热带湿热气候且沿海地区盐雾腐蚀严重，必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），不可选用标准304不锈钢款，否则外壳将在1至2年内出现严重腐蚀。
带储油柜的变压器必须选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；全密封无储油柜变压器选标准DGPT2即可；风电或光伏升压站配套变压器选标准款即可满足。
几内亚环境温度常年超30℃，变压器油温裕度较小，建议跳闸温度设为95℃至110℃（而非内陆项目常用的135℃），报警温度设为85℃，选40℃至140℃扩展温度款。
若几内亚电网需接入SCADA远程监控系统，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块，无需打开外壳即可插拔电缆，便于海外现场维护。
24V DC或85至265V AC/DC通用，适配几内亚常用的220V/50Hz电网。
双金属恒温器设定范围40℃至140℃，精度±1.5℃（90℃时），单触点报警加单触点跳闸两级配置，几内亚项目推荐设定T1=85℃报警、T2=95℃跳闸；Pt100选项可扩展至-40℃至+170℃，精度±1℃。
单簧片触点，测量精度±5cm³，触发容积100至200cm³（可调），响应时间≤10ms。
单触点，设定范围0至500mbar（可选0至700mbar），精度±2.5%FS，响应时间≤5ms，几内亚项目推荐设定P1=0.49bar跳闸。
磁性浮子刻度显示，下降阈值约140cm³时触发单触点报警。
端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。
环境温度-40℃至+65℃，介电温度不超过140℃，防护等级IP56（标准款）、IP67（X选项），抗冲击IK07。
标准款AISI 304不锈钢，几内亚项目必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试。
约1.3至5kg（视配置而定），单台安装减轻海外项目吊装负担。
可选Modbus RTU、Profibus，适配几内亚电网SCADA远程监控需求。
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配几内亚变压器顶部有限安装空间。
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30Nm。
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子，单触点配置下接线工作量显著减少。
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温。
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制，几内亚沿海项目必须采用316L不锈钢材质。
几内亚首都科纳克里及主要城市康康、拉贝的11kV/33kV主变压器核心非电量保护，防止因内部电弧、过热导致的设备损毁及大面积停电，纯机械保护确保在几内亚电网波动时仍能可靠跳闸。
利用316L不锈钢外壳及IP67防护，专门应对几内亚雨季的高湿度、强降雨及沿海盐雾腐蚀，降低维护频率，适合几内亚无人值守或少人值守变电站。
几内亚正大力发展水电与太阳能项目，升压站变压器多为国产出口型设备，DGPT2作为非标选型中的成熟进口保护方案，可与国产变压器直接配套，温度报警跳闸加压力气体释放加油位显示的组合满足业主对简化配置与直观显示的要求。
中国在几内亚的铁路、公路、医院、学校等援建项目中配套的油浸式变压器，DGPT2作为法国进口成熟产品，可替代国内分立仪表方案，减少海外项目备品备件种类，316L防腐选项确保设备在几内亚极端环境下长期免维护运行。
几内亚铝土矿出口依赖科纳克里及卡姆萨尔港口，港口龙门吊、仓储等大功率负荷依赖油浸式变压器供电，DGPT2的油位直观显示与温度分级报警功能适合少人值守场景，单触点配置简化了港口供电系统的保护接线与调试工作量。
DGPT2温度压力气体监测多功能装置将气体监测、压力释放、温度报警与跳闸分级、油位直观刻度四项变压器核心非电量保护集成于单一紧凑单元，以纯机械原理实现断电可靠动作，是几内亚国家电网变压器在热带湿热高盐雾环境下应对供电不稳定、运维人员有限、腐蚀条件严苛等多重挑战的成熟进口保护方案。几内亚项目选型时应锁定316L不锈钢X选项、IP67防护等级、单触点温度报警加跳闸配置，跳闸温度建议设为95℃至110℃以适配当地高温工况，压力阈值设为0.49bar，油位刻度显示满足无人值守巡检需求，该方案可大幅减少海外项目现场仪表数量与接线工作量，同时以纯机械式断电可靠动作确保在任何电网异常下均能强制保护变压器安全，是提升几内亚电网非电量保护水平与供电可靠性的最优选择。
