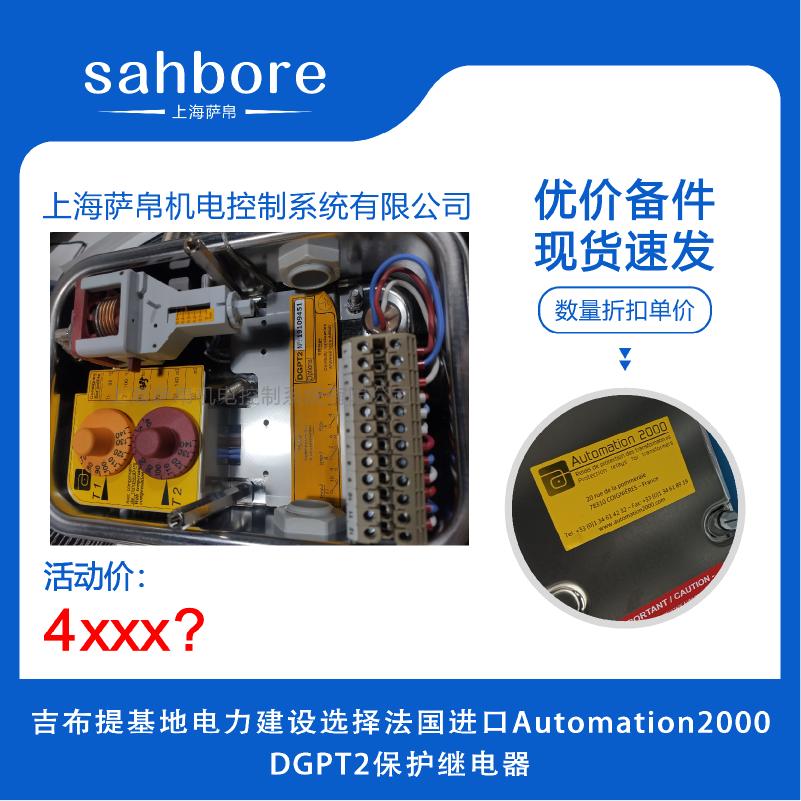

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护继电器，在单一紧凑单元内集成气体继电器（瓦斯保护）、突发压力继电器、双金属温度控制器及磁性浮子油位指示器四项核心功能，通过纯机械原理实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。吉布提基地地处东非之角，属热带沙漠气候，年均气温超30℃、相对湿度高、盐雾腐蚀强烈，且基地电力系统多依赖进口油浸式变压器运行，对保护装置的环境耐受性与动作可靠性要求极高。DGPT2以其四合一集成设计、纯机械断电可靠动作、IP56至IP67防护等级、-40℃至+65℃工作范围以及316L不锈钢防腐选项，完美适配吉布提基地高温高湿高盐雾的极端工况，是该基地电力建设中替代多台分立仪表、简化变压器顶部安装与布线、提升非电量保护可靠性的成熟进口方案。
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在吉布提基地电网波动或负载突变导致断电时仍能强制切断变压器电源，这对海外军事及援建基地的供电连续性至关重要。
配备两个独立可调双金属恒温器，一个触点设为温度报警（如85℃），另一个触点设为温度跳闸（如95℃至135℃），形成报警与跳闸两级独立动作，设定范围40℃至150℃，精度±1.5℃（90℃时），适配吉布提高温环境下变压器绝缘等级与运行工况。
压力开关采用单触点配置，设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒，当变压器内部因电弧或过热导致压力骤升时直接触发跳闸回路，单触点设计减少了吉布提基地项目中非标接线的复杂度。
气体继电器采用单簧片触点配置，触发体积约140cm³±5cm³，精度±5cm³，响应时间小于10毫秒；磁性浮子油位指示器在装置正面提供直观油位刻度，运维人员无需接入电子系统即可现场读取，油位下降至设定阈值时单触点触发报警，特别适合吉布提基地无人值守或少人值守的变电站场景。
标准款采用AISI 304不锈钢外壳，吉布提基地项目必须选配X选项即AISI 316L不锈钢材质，通过C5M盐雾测试，防护等级达IP67，抗冲击等级IK07，可长期耐受红海沿岸的高温高湿高盐雾腐蚀环境。
在一个单元内替代气体继电器、压力释放阀、温度计、油位计四台分立设备，大幅简化吉布提基地变压器顶部的安装开孔与布线工作量，减少因仪表厂家不同导致的接口不匹配问题，缩短海外项目施工周期。
吉布提基地若业主仅要求温度报警加跳闸各一个触点、压力释放一个触点、气体释放一个触点、油位刻度显示，直接选DGPT2单触点标准款即可，无需额外选配2G双气体或2P双压力冗余触点，降低海外项目采购与物流成本。
吉布提属热带沙漠气候且临海，盐雾腐蚀严重，必须选配X选项（316L不锈钢外壳，IP67，C5M盐雾等级），不可选用标准304不锈钢款，否则外壳将在1至2年内出现严重腐蚀。
带储油柜的变压器必须选DGPT2-IB型号，通过3/8英寸不锈钢波纹软管连接储油柜；全密封无储油柜变压器选标准DGPT2即可；风电或光伏升压站配套变压器选标准款即可满足。
吉布提环境温度常年超30℃，变压器油温裕度较小，建议跳闸温度设为95℃至110℃（而非内陆项目常用的135℃），报警温度设为85℃，选40℃至140℃扩展温度款。
若吉布提基地需接入SCADA远程监控系统，可选配CE选项（外部Harting工业连接器）及Modbus RTU/Profibus通讯模块，无需打开外壳即可插拔电缆，便于海外现场维护。
24V DC或85至265V AC/DC通用，适配吉布提基地常用的220V/50Hz电网。
双金属恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），单触点报警加单触点跳闸两级配置，吉布提基地推荐设定T1=85℃报警、T2=95℃跳闸。
单簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒。
单触点，设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒，吉布提基地推荐设定P1=0.49bar跳闸。
磁性浮子刻度显示，下降阈值约140cm³时触发单触点报警，透明Trogamid® T5004聚酰胺外壳可直接观察内部油位与气泡。
端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC，机械寿命10⁶次，电气寿命10⁵次（阻性负载）。
环境温度-40℃至+65℃，介电温度不超过140℃，高温选项HT可达170℃，防护等级IP56（标准款）、IP67（X选项），抗冲击IK07。
标准款AISI 304不锈钢，吉布提基地必须选用X选项AISI 316L不锈钢，通过C5M盐雾测试。
约1.3至5kg（视配置而定），单台安装减轻海外项目吊装负担。
可选Modbus RTU、Profibus，适配吉布提基地SCADA远程监控需求。
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配吉布提基地变压器顶部有限安装空间。
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30Nm。
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子，CE选项可实现免开盖插拔维护。
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温。
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按吉布提基地现场实际距离定制，材质必须为316L不锈钢。
吉布提基地驻扎多国军事力量，主变压器多为进口油浸式设备，DGPT2的四合一集成保护可在单一单元内完成气体、压力、温度、油位全部非电量监测，纯机械动作确保在基地电网波动时仍能可靠跳闸，316L防腐外壳耐受红海盐雾，是基地电力系统的核心保护配置。
港口龙门吊、冷链仓储、自由贸易区工厂等大功率负荷依赖油浸式变压器供电，DGPT2的油位直观显示与温度分级报警功能适合少人值守场景，单触点配置简化了港口供电系统的保护接线与调试工作量。
吉布提正大力发展光伏与风电项目，升压站变压器多为国产出口型设备，DGPT2作为非标选型中的成熟进口保护方案，可与国产变压器直接配套，温度报警跳闸加压力气体释放加油位显示的组合满足业主对简化配置与直观显示的要求。
海底光缆登陆站对供电可靠性要求极高，变压器故障可能导致通讯中断，DGPT2的压力与气体响应时间均小于10毫秒，可在内部电弧发生的最初阶段即触发跳闸，避免变压器爆炸事故，纯机械原理确保在全站断电时仍能动作。
中国在吉布提的铁路、公路、医院、学校等援建项目中配套的油浸式变压器，DGPT2作为法国进口成熟产品，可替代国内分立仪表方案，减少海外项目备品备件种类，316L防腐选项确保设备在吉布提极端环境下长期免维护运行。
DGPT2保护继电器将气体监测、压力释放、温度报警与跳闸分级、油位直观刻度四项变压器核心非电量保护集成于单一紧凑单元，以纯机械原理实现断电可靠动作，是吉布提基地电力建设中应对热带沙漠高温、红海高盐雾腐蚀、电网波动频繁、运维人员有限等多重挑战的成熟进口方案。吉布提基地项目选型时应锁定316L不锈钢X选项、IP67防护等级、单触点温度报警加跳闸配置，跳闸温度建议设为95℃至110℃以适配当地高温工况，压力阈值设为0.49bar，油位刻度显示满足无人值守巡检需求，该方案可大幅减少海外项目现场仪表数量与接线工作量，同时以纯机械式断电可靠动作确保在任何电网异常下均能强制保护变压器安全，是提升吉布提基地电力系统非电量保护水平与供电可靠性的最优选择。
