一、产品介绍

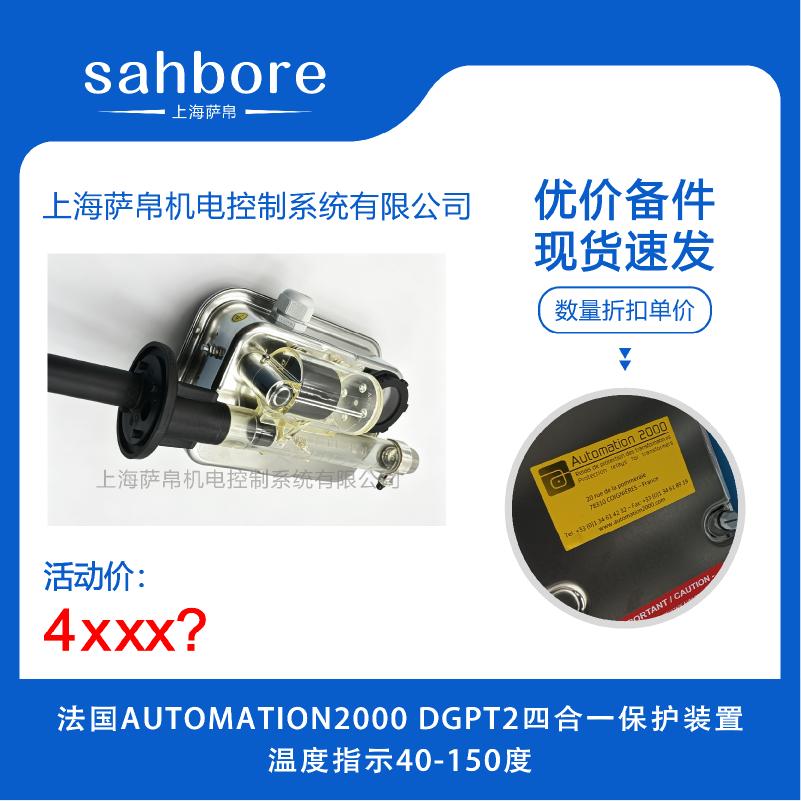

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。该型号的温度指示范围扩展至40℃至150℃，相比标准款的140℃上限提升了10℃，专门适配大容量变压器、高温运行工况或热带地区电网对温度监测上限的特殊需求。变压器运行中绕组过热、绝缘劣化、局部放电等故障均会引起油温异常升高，当温度逼近150℃时绝缘油已接近热裂解临界点，DGPT2通过双金属恒温器在40℃至150℃范围内自定义设定报警与跳闸两级温度阈值，配合纯机械原理实现断电可靠动作，在电网波动甚至全站断电时仍能强制切断变压器电源，是高温运行工况下油浸变压器防止热崩溃事故的关键保护设备。

二、功能特点

1 温度指示范围40℃至150℃
配备两个独立可调的双金属恒温器，温度监测范围从标准款的40℃至140℃扩展至40℃至150℃，测量精度±1.5℃（90℃时），用户可根据变压器铭牌温升极限在40℃至150℃区间内自由设定报警温度（如85℃）与跳闸温度（如135℃），覆盖从预警到紧急切断的全温区保护需求。

2 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，抗电磁干扰能力强，在电网波动甚至全站断电时仍可强制切断变压器电源，特别适合高温工况下保护可靠性要求极高的场景。

3 四合一综合监测
在一个单元内集成气体监测（1个触点，可选2G双气体）、压力监测（1个触点，可选2P双压力）、温度监测（2个独立可调恒温器，40℃至150℃）及油位指示，替代多个分立仪表，大幅简化变压器顶部的安装与布线工作量。

4 多级保护机制
支持预警、报警、跳闸三级动作阈值自定义，温度保护可设两级节点（如T1=85℃报警、T2=135℃跳闸），气体保护可设轻瓦斯报警加重瓦斯跳闸，压力保护可设偏移报警加突发跳闸，避免单一触点失效导致保护拒动。

5 快速响应与远程监控
压力开关响应时间小于10毫秒，温度触点响应时间小于10毫秒；支持Modbus RTU、Profibus等主流工业通讯协议，可直接接入电站SCADA系统，便于高温高湿地区无人值守变电站的远程监控与管理。

6 高温环境全面适配
工作温度范围-40℃至+65℃，温度指示上限150℃可覆盖大容量变压器在满负荷甚至过负荷运行时的极端油温工况，装置在持续高温环境下仍保持测量精度，盐雾耐受通过C5M等级（ISO 9227，X选项）。

三、选型指南

1 按温度上限需求选型
标准油浸变压器选标准DGPT2（40℃至140℃）即可；大容量变压器、热带高温地区或对温度上限有特殊要求的项目必须选40℃至150℃扩展温度款，跳闸温度可设至150℃以覆盖绝缘油热裂解临界点。

2 按变压器结构选型
带储油柜的变压器必须选DGPT2-IB型号，通过柔性不锈钢波纹软管连接储油柜；全密封无储油柜变压器选DGPT2-SB无法兰款；常规油浸自冷式变压器选标准DGPT2即可。

3 按触点冗余需求选型
高温运行工况故障风险高，关键变压器建议选2G双气体触点或2P双压力触点，实现预警与跳闸分级或冗余备份，防止单一触点在高温下失效导致保护拒动。

4 按环境腐蚀等级选型
内陆常规环境选标准DGPT2（304不锈钢，IP56）；沿海高盐雾及海洋环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级），适配热带沿海高温高湿工况。

5 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻，-50℃至200℃）；仅需本地双金属温度计报警或跳闸选40℃至150℃扩展温度款即可。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 温度监控：恒温器设定范围40℃至150℃，精度±1.5℃（90℃时），Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
3 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒
4 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56（标准款）、IP67（X选项）、IK07
8 外壳材质：AISI 304不锈钢（标准款），AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227，X选项）
10 重量：约1.3至5kg（视配置而定）
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针，40℃至150℃范围内可直观读取油温。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 热带地区大容量主变压器
东南亚、非洲、中东等热带地区110kV及以上大容量油浸式主变压器的温度、气体及压力综合保护，40℃至150℃温度范围覆盖满负荷甚至过负荷运行时的极端油温工况。

2 沿海高温高湿电站
热带沿海变电站主变压器保护，DGPT2-X的IP67加316L不锈钢设计抵御高温高湿高盐雾侵蚀，纯机械式动作适合无人值守场景。

3 发电厂升压站主变压器
火力、水电、核电站升压站主变压器的温度与压力综合监测，40℃至150℃温度上限适配大机组变压器高温运行特点，远程通讯解决偏远电厂运维难题。

4 钢铁化工自备电厂
电弧炉、整流变压器等易因谐波导致过热的设备，DGPT2的快速压力响应（≤10毫秒）与150℃温度跳闸配合，防止绝缘热崩溃。

5 风电与光伏升压站
新能源场站变压器因功率波动大易出现过热，DGPT2的气体加温度双重监测可在过热初期识别绝缘油裂解产生的特征气体，Modbus远程通讯解决偏远场站运维难题。

七、总结

DGPT2四合一保护装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以40℃至150℃扩展温度指示范围为核心，专为高温运行工况下的油浸式变压器量身打造。变压器在满负荷或过负荷运行时油温可逼近150℃绝缘油热裂解临界点，DGPT2通过双金属恒温器在40℃至150℃全温区内自定义设定报警与跳闸两级温度节点，配合气体继电器在过热初期捕获绝缘油裂解产生的氢气与乙炔，将潜伏性过热故障消灭在温度攀升阶段。纯机械式断电可靠动作确保在电网波动甚至全站断电时仍能强制切断变压器电源，IP56至IP67防护等级与-40℃至+65℃工作范围覆盖了从热带沿海到内陆高温电站的全气候条件，2G双气体与2P双压力的冗余触点配置有效防止单一失效导致保护拒动，Modbus远程通讯能力则为高温工况下的早期预警与趋势分析提供了数据基础，是提升变压器抗高温过热能力与供电可靠性的成熟方案。
