一、产品介绍

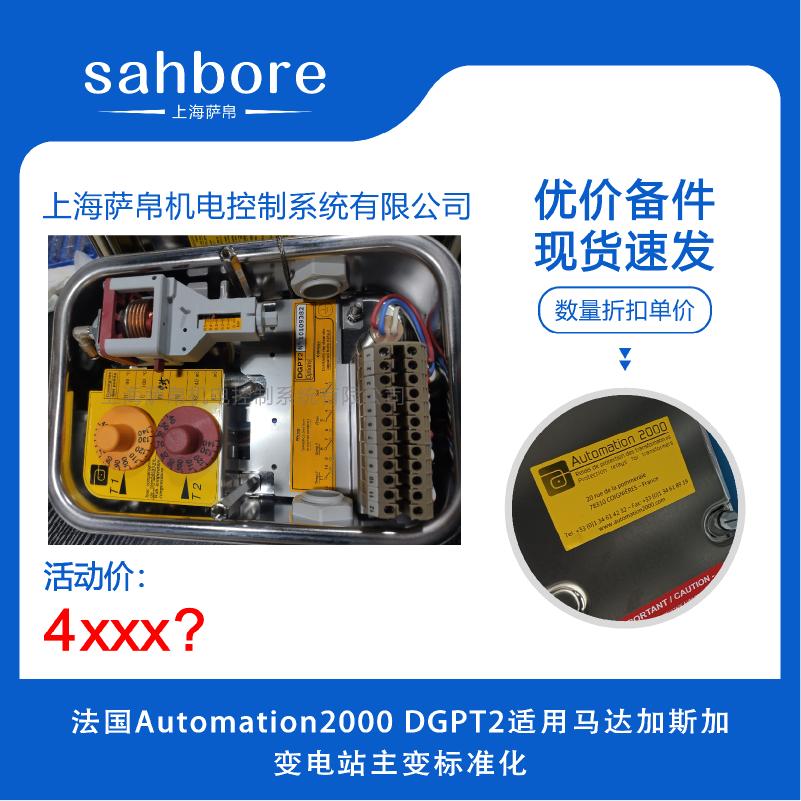

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。马达加斯加地处非洲东南部印度洋西部，属热带海洋性气候，沿海地区常年高温高湿、盐雾侵蚀严重，内陆高原温差大且旱季粉尘较重，电网基础设施薄弱、电压波动频繁，部分变电站甚至处于无人值守状态。DGPT2核心监测元件均为纯机械原理，无需外部供电即可动作，在马达加斯加电网波动甚至断电时仍能可靠触发跳闸，是出口马达加斯加的油浸式主变压器不可或缺的最后一道保护防线，也是满足当地JIRAMA电力公司对进口变压器保护配置标准化要求的核心装置。

二、功能特点

1 四合一综合监测适配主变标准化
在一个单元内集成气体监测（1个触点，可选2G双气体）、压力监测（1个触点，可选2P双压力）、温度监测（2个独立可调恒温器）及油位指示，替代多个分立仪表，大幅简化马达加斯加变电站主变顶部的安装与布线工作量，完全满足JIRAMA对主变保护装置标准化、集成化的配置要求。

2 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件采用纯机械原理，无需外部供电即可驱动跳闸回路，抗电磁干扰能力强，在马达加斯加电网波动频繁甚至全站断电时仍可强制切断变压器电源，保护主变安全。

3 热带海洋环境全面耐受
工作温度范围-40℃至+65℃，马达加斯加沿海年均气温25℃至32℃、局部可超38℃，装置在持续高温高湿环境下仍保持稳定测量精度，温度测量误差≤±1.5℃（90℃时），盐雾耐受通过C5M等级（ISO 9227）。

4 高温高湿与盐雾抗侵蚀
马达加斯加东部沿海塔马塔夫、安齐拉纳纳等港口城市盐雾侵蚀严重，选配X选项（AISI 316L不锈钢外壳）可达到IP67防护等级，完全抵御印度洋沿岸高盐雾环境，适应主变长期户外运行工况。

5 多级保护机制适配主变标准化要求
支持预警、报警、跳闸三级动作阈值自定义，可选2G双气体触点（轻瓦斯报警加重瓦斯跳闸）或2P双压力触点实现分级保护或冗余备份，防止单一触点失效导致保护拒动，满足马达加斯加主变保护标准化中对冗余配置的强制要求。

6 远程监控适配无人值守场景
支持Modbus RTU、Profibus等主流工业通讯协议，可直接接入变电站SCADA系统，便于马达加斯加偏远无人值守变电站的远程监控与管理，降低现场巡检频次，解决当地运维人力严重不足的现实难题。

三、选型指南

1 按主变结构选型
马达加斯加常用的油浸自冷式主变压器选标准DGPT2或DGPT2-SB无法兰款即可；带储油柜的主变压器必须选DGPT2-IB型号，通过柔性不锈钢波纹软管连接储油柜；酯类变压器选DGPT2标准款。

2 按环境腐蚀等级选型
马达加斯加内陆高原选标准DGPT2（304不锈钢，IP56）即可；东部沿海高盐雾环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级），尤其是塔马塔夫港、安齐拉纳纳港附近项目。

3 按触点冗余需求选型
马达加斯加电网不稳定、主变保护标准化要求冗余配置，关键主变建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份，防止单一触点失效导致保护拒动。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

5 按信号接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选Modbus RTU模块或CE外部Harting连接器选项，接线盒默认强化密封工艺抵御马达加斯加沿海高湿盐雾环境。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56（标准款）、IP67（X选项）、IK07
8 外壳材质：AISI 304不锈钢（标准款），AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227，X选项）
10 重量：约1.3至5kg（视配置而定）
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz（马达加斯加电网标准为50Hz）

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 马达加斯加首都主电网变电站
塔那那利佛及马任加、菲亚纳兰楚阿等城市110kV及以下油浸式主变压器的轻瓦斯、重瓦斯及压力释放保护，DGPT2的IP67加316L不锈钢配置完全覆盖马达加斯加电网对主变保护标准化的强制要求。

2 马达加斯加东部沿海港口电站
塔马塔夫、安齐拉纳纳等高盐雾沿海港口电站主变压器保护，DGPT2-X的C5M盐雾等级确保长期可靠运行，适配印度洋沿岸高温高湿工况。

3 马达加斯加内陆高原电站
安塔那那利佛高原地区昼夜温差极大、旱季粉尘较重的油浸式配电主变压器保护，DGPT2的-40℃至+65℃工作范围完全覆盖高原极端温差工况。

4 马达加斯加矿业与自备电厂
伊利亚卡卡钛矿、安巴托维镍矿等矿区自备电厂的油浸式整流主变压器保护，降低因单点故障导致的大面积停电风险。

5 马达加斯加光伏与可再生能源
北部光伏电站升压站内油浸式主变压器的综合监测与故障录波，DGPT2的纯机械式动作特性适合无人值守场景，Modbus远程通讯解决马达加斯加运维人力严重不足的现实难题。

七、总结

DGPT2非电量综合保护装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以纯机械原理为核心实现断电可靠动作，是出口马达加斯加油浸式主变压器标准化配置不可或缺的最后一道防线。面对马达加斯加印度洋沿岸高温高湿高盐雾、内陆高原极端温差与粉尘、电网波动频繁、运维人力严重不足的现实挑战，DGPT2凭借IP67防护等级、-40℃至+65℃工作范围、C5M盐雾耐受及Modbus远程通讯能力，在减少现场仪表数量、降低安装复杂度的同时，以多级保护机制和冗余触点配置满足了JIRAMA对主变保护标准化的强制要求，保障了马达加斯加电力系统主变压器在恶劣条件下的长期稳定运行，是提升马达加斯加电网变压器保护水平与供电可靠性的成熟方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
