一、产品介绍

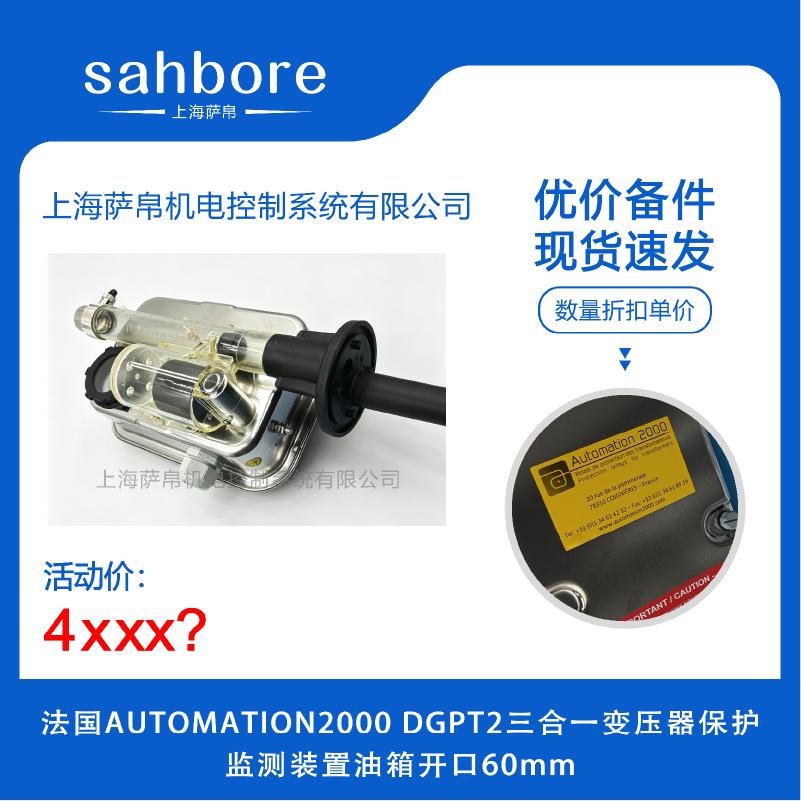

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。该型号专为油箱开口仅60mm的小型变压器或空间受限的安装场景设计，标准法兰安装孔为85mm，但通过定制法兰适配器可适配60mm油箱开口，在不扩大开孔的前提下实现完整的非电量综合保护。装置核心监测元件均为纯机械原理，无需外部供电即可动作，在电网波动频繁甚至断电时仍能可靠触发跳闸，是油箱开口受限的小型油浸式变压器的后一道防线。

二、功能特点

1 油箱开口60mm专用适配
标准DGPT2安装法兰为85mm，针对油箱开口仅60mm的变压器，提供定制法兰适配器，在不重新开孔的前提下实现与变压器油箱的可靠密封连接，大幅简化现场安装工序并避免油箱结构改动带来的安全隐患。

2 三合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，在60mm开口的紧凑空间内完成全部非电量保护功能，大幅简化小型变压器顶部的安装与布线工作量。

3 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在电网波动甚至全站断电时仍可保护变压器安全，特别适合小型变电站运维人力不足的场景。

4 高温环境适应性
工作温度范围-40℃至+65℃，小型变压器因散热面积有限更易出现局部过热，装置在持续高温环境下仍保持温度测量精度±1.5℃（90℃时），气体触点响应时间小于10毫秒。

5 多级保护机制
支持预警、报警、跳闸三级动作阈值自定义，可选2G双气体触点或2P双压力触点实现分级保护或冗余备份，防止单一触点失效导致保护拒动，适应60mm开口小型变压器故障率相对较高的运行特点。

6 快速响应与远程监控
压力开关响应时间小于10毫秒，气体触点响应时间小于10毫秒；支持Modbus RTU、Profibus等通讯协议，可接入SCADA系统实现远程监控，解决小型变压器无人值守的运维难题。

三、选型指南

1 按油箱开口尺寸选型
油箱开口60mm必须选DGPT2-60定制法兰款，通过适配器连接，无需重新开孔；常规85mm开口变压器选标准DGPT2即可；带储油柜的变压器选DGPT2-IB型号。

2 按触点冗余需求选型
小型变压器关键保护建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份，防止单一触点在小空间内因振动失效导致保护拒动。

3 按环境腐蚀等级选型
内陆常规环境选标准DGPT2（304不锈钢，IP56）；沿海高盐雾环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级），适应小型变压器常见的沿海工业场景。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

5 按信号接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选Modbus RTU模块或CE外部Harting连接器选项，接线盒默认强化密封工艺适配60mm开口紧凑安装空间。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56（标准款）、IP67（X选项）、IK07
8 外壳材质：AISI 304不锈钢（标准款），AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227，X选项）
10 重量：约1.3至5kg（视配置而定）
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配油箱开口：标准85mm，定制法兰适配器支持60mm开口
13 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴），紧凑设计适配60mm开口小型变压器顶部空间。

2 定制法兰适配器
60mm开口专用适配器外径85mm，厚度约15mm，通过螺栓与变压器油箱60mm开口密封连接，法兰面与标准DGPT2安装面兼容，安装孔分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带高温度指针。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 小型配电变压器
城市配电网10kV至35kV小型油浸式配电变压器的气体、压力及温度综合保护，60mm开口适配紧凑型油箱设计，是小型箱变的标准配置。

2 沿海小型工业变电站
沿海城镇小型工业变电站的油浸变压器保护，DGPT2-X的IP67加316L不锈钢设计抵御高盐雾侵蚀，60mm开口适配老旧变压器改造升级。

3 农村电网与光伏升压站
农村小型油浸式配电变压器及光伏升压站变压器的气体与温度保护，Modbus远程通讯解决运维人力不足难题，60mm开口法兰简化安装流程。

4 矿区与油田自备电厂
小型油砂矿区、油田自备电厂的油浸式整流变压器保护，纯机械式动作适合无人值守场景，60mm开口适配移动式或集装箱式变压器。

5 轨道交通与数据中心
城市轨道牵引变压器、数据中心小型电力变压器的综合状态监测，IP56防护等级与IK07抗冲击满足室内外多种安装场景。

七、总结

DGPT2三合一变压器保护监测装置专为油箱开口60mm的小型油浸式变压器量身打造，通过定制法兰适配器在不扩大开孔的前提下实现气体、压力、温度、油位四项核心非电量监测集成于单一紧凑单元，以纯机械原理实现断电可靠动作，是小型变压器防止内部故障演变为灾难性事故的关键保护设备。面对小型变压器散热面积有限易局部过热、运维人力不足、电网波动频繁的现实挑战，DGPT2凭借小于10毫秒的快速响应、IP56至IP67防护等级、-40℃至+65℃工作范围、C5M盐雾耐受及Modbus远程通讯能力，在减少现场仪表数量、降低安装复杂度的同时，以多级保护机制和冗余触点配置保障了60mm开口小型变压器在恶劣条件下的长期稳定运行，是提升小型变压器保护水平与供电可靠性的成熟方案。
