一、产品介绍

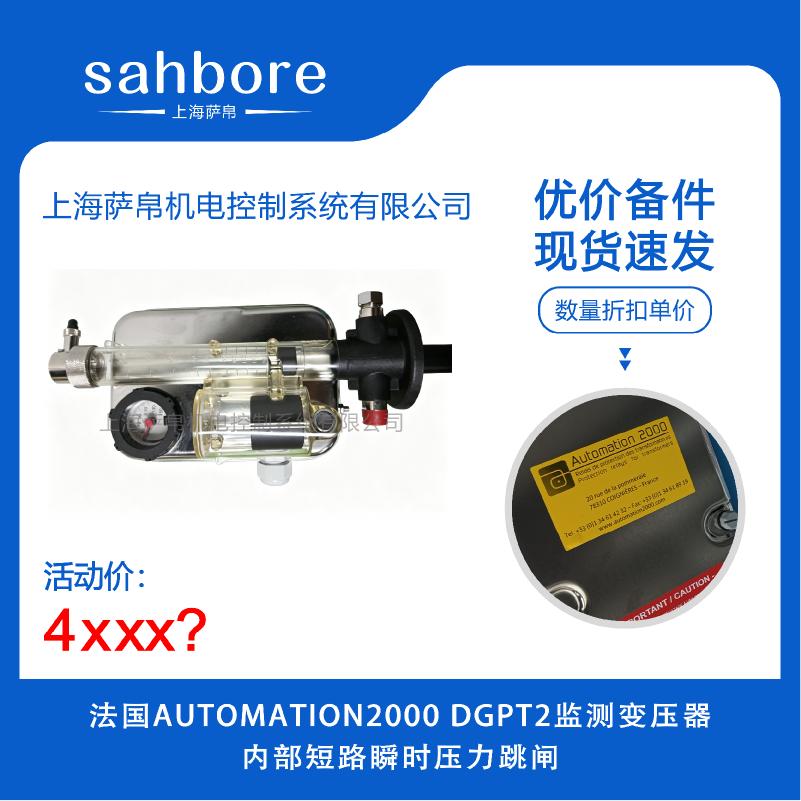

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。变压器内部短路是最具破坏性的故障类型，短路电弧在数毫秒内可使变压器油温飙升至数百摄氏度、油箱内部压力在极短时间内突破安全阈值，若保护装置响应迟缓则可能导致油箱爆裂甚至火灾。DGPT2内置的波纹管压力开关响应时间小于10毫秒（部分型号≤5毫秒），可在短路引发的瞬时压力脉冲到达阈值时立即触发跳闸，核心监测元件均为纯机械原理，无需外部供电即可动作，在电网因短路扰动而波动甚至全站断电时仍能可靠强制切断变压器电源，是油浸式变压器应对内部短路瞬时压力冲击的最后一道机械防线。

二、功能特点

1 瞬时压力快速跳闸
波纹管压力开关在油箱内部压力超过预设阈值（通常设定为0.49bar即约500mbar，可选0至700mbar范围）时，响应时间小于10毫秒，远快于电气保护的动作时间，能在短路电弧产生的第一波压力脉冲到达时即触发跳闸，将故障能量控制在最小范围。

2 双同步压力触点冗余保护
选配2P双同步压力触点后，装置配备两个同步工作的压力触点，分别设定报警阈值与跳闸阈值（如0.3bar报警、0.49bar跳闸），实现分级保护与冗余备份，即使单一触点因短路冲击力失效，另一触点仍可可靠动作，防止保护拒动。

3 纯机械式断电可靠动作
压力开关、气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，抗电磁干扰能力极强，在内部短路导致电网严重扰动甚至全站失电时仍可强制切断变压器电源。

4 短路早期气体联动预警
内部短路引发的绝缘油裂解会在压力突变前产生氢气、乙炔等特征气体，DGPT2内置磁性浮子气体继电器可在气体体积积累至约140cm³时触发轻瓦斯报警，与压力跳闸形成双重判据，将短路故障消灭在压力突变之前。

5 多级保护与自定义阈值
压力开关阈值可在0至500mbar（或0至700mbar）范围内自由设定，温度开关可在40℃至140℃范围内设定报警与跳闸两级温度节点，用户可根据变压器铭牌上的油箱设计耐压值和运行温升极限灵活配置保护策略。

6 远程监控与通讯
支持Modbus RTU、Profibus等主流工业通讯协议，可直接接入电站SCADA或DCS系统，便于远程监控变压器压力变化趋势与历史数据，为内部短路的早期预警与故障录波提供数据支撑。

三、选型指南

1 按压力保护需求选型
仅需单级压力跳闸选标准DGPT2（1个压力触点）；需要报警加跳闸双级压力保护或冗余备份选DGPT2-2P（双同步压力触点），报警与跳闸阈值独立可调，特别适合内部短路这种渐进式突变故障。

2 按变压器结构选型
带储油柜的变压器必须选DGPT2-IB型号，通过柔性不锈钢波纹软管连接储油柜；全密封无储油柜变压器选DGPT2-SB无法兰款；常规油浸自冷式变压器选标准DGPT2即可。

3 按环境腐蚀等级选型
内陆常规环境选标准DGPT2（304不锈钢，IP56）；沿海高盐雾及海洋环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级），适应内部短路高发的沿海工业电网。

4 按触点冗余需求选型
内部短路风险高的关键变压器建议选2G双气体触点或2P双压力触点，实现预警与跳闸分级或冗余备份，防止单一触点在短路冲击下失效导致保护拒动。

5 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 压力监测：波纹管压力开关，设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒（部分型号≤5毫秒），动作阈值典型值0.49bar
3 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56（标准款）、IP67（X选项）、IK07
8 外壳材质：AISI 304不锈钢（标准款），AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227，X选项）
10 重量：约1.3至5kg（视配置而定）
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm，紧固力矩≤30Nm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 电力变电站主变压器
110kV及以下油浸式主变压器的内部短路瞬时压力保护，DGPT2-2P的双同步压力触点在短路压力脉冲到达0.49bar时立即跳闸，防止油箱爆裂。

2 发电厂升压站变压器
火力、水电、核电站升压站主变压器的短路压力保护，纯机械式动作适合电网短路扰动频繁甚至全站失电的极端工况。

3 沿海工业与港口电站
高盐雾沿海电厂及港口电站变压器保护，X选项（316L不锈钢+IP67+C5M盐雾）抵御盐雾侵蚀，瞬时压力跳闸适合短路高发的沿海工业电网。

4 风电与光伏升压站
陆上及海上风电场升压变压器的短路压力监测，DGPT2的无源机械式动作特性适合偏远无人值守新能源场站。

5 轨道交通与数据中心
城市轨道牵引变压器、数据中心大型电力变压器的短路瞬时压力综合监测，Modbus远程通讯满足高可用供电系统的实时监控需求。

七、总结

DGPT2综合保护装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以波纹管压力开关小于10毫秒的瞬时响应为核心，专为变压器内部短路引发的油箱压力突变场景量身打造。内部短路时电弧能量在数毫秒内即可使油箱压力突破安全阈值，DGPT2可在压力达到0.49bar时立即触发跳闸、同时气体继电器在压力突变前捕获绝缘油裂解产生的氢气与乙炔，将潜伏性短路故障消灭在压力突变阶段。纯机械式断电可靠动作确保在电网因短路严重扰动甚至全站断电时仍能强制切断变压器电源，双同步压力触点（2P选项）的冗余配置有效防止单一触点在短路冲击下失效导致保护拒动，IP56至IP67防护等级与-40℃至+65℃工作范围覆盖了从沿海工业区到内陆变电站的全气候条件，Modbus远程通讯能力则为短路故障的早期预警与趋势分析提供了数据基础，是提升变压器抗内部短路能力与供电可靠性的成熟方案。
