一、产品介绍

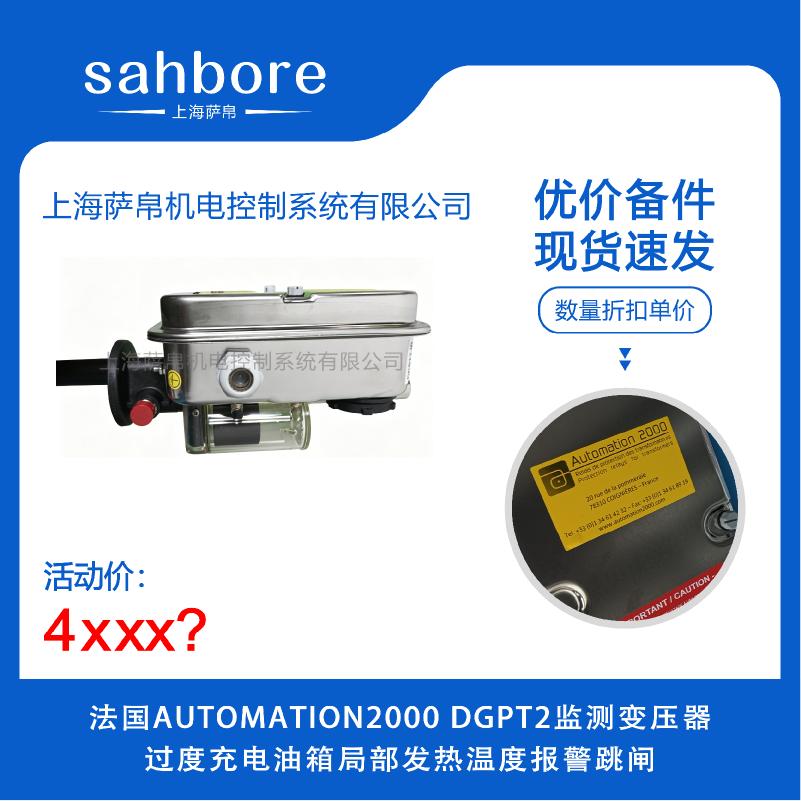

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。变压器过度充电时，铁芯磁饱和导致涡流损耗急剧增大，油箱局部区域因磁通密度不均而产生异常温升，这种局部过热若不及时处置将迅速演变为绝缘击穿甚至油箱爆裂事故。DGPT2内置双金属恒温器温度开关可在40℃至140℃范围内自定义设定报警与跳闸两级温度阈值，配合磁性浮子气体继电器在过热初期即触发轻瓦斯报警，以纯机械原理实现断电可靠动作，在电网过充或保护拒动时仍能强制切断变压器电源，是防止过度充电引发油箱局部发热事故的最后一道防线。

二、功能特点

1 温度报警与跳闸双级保护
配备两个独立可调的双金属恒温器，支持在40℃至140℃范围内分别设定报警温度（如85℃）与跳闸温度（如105℃），测量精度±1.5℃（90℃时），当过度充电导致油箱局部温度超过报警阈值时立即输出报警信号，超过跳闸阈值时直接驱动触点切断电源，两级保护互不干扰。

2 过度充电早期气体预警
过度充电引起的铁芯过热会加速绝缘油裂解产生氢气、乙炔等特征气体，DGPT2内置磁性浮子气体继电器可在气体体积积累至约140cm³时触发轻瓦斯报警触点，选配2G双气体触点可实现轻瓦斯报警加重瓦斯跳闸的分级保护，将过充故障消灭在发热初期。

3 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动高容量触点（250V AC/5A），在过度充电导致电网波动甚至全站断电时仍可可靠触发跳闸，抗干扰能力极强。

4 局部发热快速响应
双金属恒温器响应时间小于10毫秒，突发压力继电器响应时间小于5毫秒，能在过度充电引起油箱内部压力突变的瞬间触发保护，远快于电气保护的动作时间，有效遏制故障能量防止油箱爆裂。

5 多级保护与冗余配置
支持预警、报警、跳闸三级动作阈值自定义，可选2G双气体触点或2P双压力触点实现冗余备份，防止单一触点失效导致保护拒动，特别适合过度充电这种渐进式故障的早期识别与紧急处置。

6 远程监控与通讯
支持Modbus RTU、Profibus等主流工业通讯协议，可直接接入电站SCADA系统，便于远程监控变压器温度变化趋势与历史数据，为过度充电的早期预警提供数据支撑。

三、选型指南

1 按温度保护需求选型
仅需单级温度跳闸选标准DGPT2（1个温度触点）；需要报警加跳闸双级温度保护选DGPT2-2T（双温度触点），报警与跳闸温度独立可调，避免过度充电时误跳闸或拒动。

2 按变压器结构选型
带储油柜的变压器必须选DGPT2-IB型号，通过柔性不锈钢波纹软管连接储油柜；全密封无储油柜变压器选DGPT2-SB无法兰款；常规油浸自冷式变压器选标准DGPT2即可。

3 按环境腐蚀等级选型
内陆常规环境选标准DGPT2（304不锈钢，IP56）；沿海高盐雾及海洋环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级），适应过度充电高发的沿海工业电网。

4 按触点冗余需求选型
过度充电风险高的关键变压器建议选2G双气体触点或2P双压力触点，实现预警与跳闸分级或冗余备份，防止单一触点失效导致保护拒动。

5 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻，-50℃至200℃）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
3 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒
4 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56（标准款）、IP67（X选项）、IK07
8 外壳材质：AISI 304不锈钢（标准款），AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227，X选项）
10 重量：约1.3至5kg（视配置而定）
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径上端约27mm、下端约24mm，双金属恒温器集成于套管内，带最高温度指针。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 易过充电网变电站
负荷波动大、无功补偿频繁的电网变电站主变压器，过度充电风险高，DGPT2的双级温度保护可在铁芯过热初期即触发报警，避免绝缘劣化演变为事故。

2 沿海工业与港口电站
沿海高盐雾环境的工业变电站及港口电站变压器，DGPT2-X的IP67加316L不锈钢设计抵御盐雾侵蚀，纯机械式动作适合无人值守的过度充电高发场景。

3 风力与光伏升压站
新能源场站变压器因功率波动大易出现过度充电，DGPT2的气体加温度双重监测可在过充初期识别绝缘油裂解产生的特征气体，Modbus远程通讯解决偏远场站运维难题。

4 钢铁化工自备电厂
电弧炉、整流变压器等易因谐波导致磁饱和过度充电的设备，DGPT2的快速压力响应（≤5毫秒）可在内部压力突变瞬间触发跳闸，防止油箱爆裂。

5 轨道交通与数据中心
城市轨道牵引变压器、数据中心大型电力变压器的过度充电综合监测，双金属恒温器的无源机械式动作特性确保在供电中断时仍能保护变压器安全。

七、总结

DGPT2综合保护装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以双金属恒温器双级温度报警跳闸为核心，专为变压器过度充电导致油箱局部发热的故障场景量身打造。过度充电时铁芯磁饱和引发的涡流损耗会在油箱局部形成异常温升，DGPT2可在温度超过85℃时触发报警、超过105℃时直接跳闸，同时气体继电器在过热初期即捕获绝缘油裂解产生的氢气与乙炔，将潜伏性过充故障消灭在发热阶段。纯机械式断电可靠动作确保在电网波动甚至全站断电时仍能强制切断变压器电源，IP56至IP67防护等级与-40℃至+65℃工作范围覆盖了从沿海工业区到内陆变电站的全气候条件，2G双气体与2P双压力的冗余触点配置有效防止单一失效导致保护拒动，Modbus远程通讯能力则为过度充电的早期预警与趋势分析提供了数据基础，是提升变压器抗过充能力与供电可靠性的成熟方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
