一、产品介绍

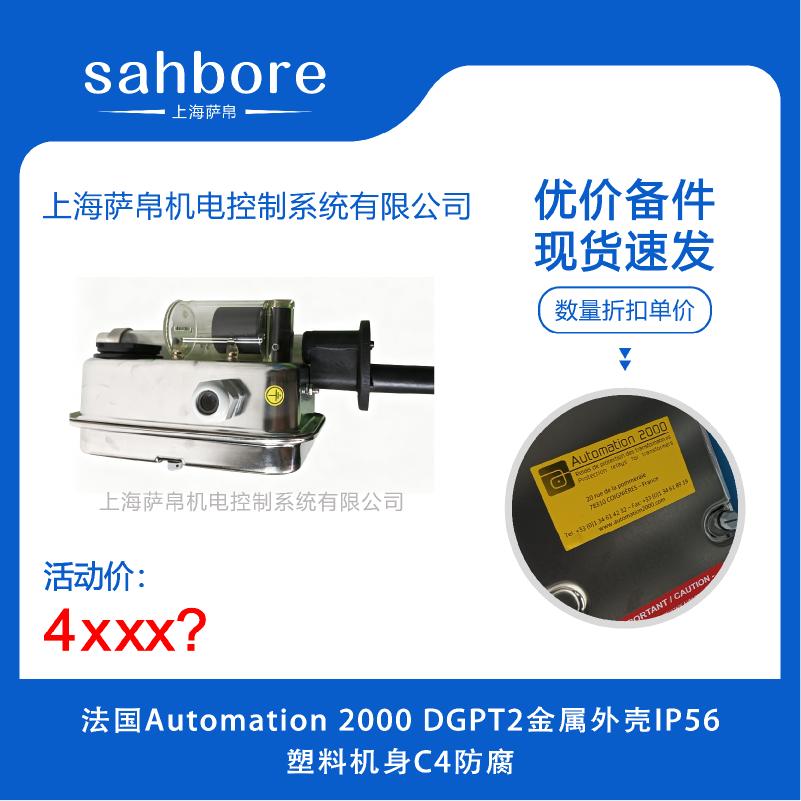

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。该型号采用金属外壳（AISI 304不锈钢）搭配IP56防护等级的塑料机身，并通过C4防腐等级认证，兼顾机械强度与轻量化需求，适用于中等腐蚀环境下的常规工业场景。装置核心监测元件均为纯机械原理，无需外部供电即可动作，在电网故障或断电时仍能可靠触发跳闸，是防止变压器内部故障演变为灾难性事故的关键保护设备。

二、功能特点

1 金属外壳与塑料机身复合结构
外壳主体采用AISI 304不锈钢金属材质，提供优异的机械强度与抗冲击能力；机身关键部位采用Trogamid® T5004防紫外线工程塑料，在减轻整体重量的同时实现IP56完全防尘与防喷水防护，适应户外及半户外安装环境。

2 C4防腐等级认证
通过C4防腐等级测试（ISO 12944），可抵御中等工业大气腐蚀、城市及沿海轻度盐雾环境，适用于化工厂区、港口近郊等中等腐蚀工况，使用寿命显著优于普通未防腐版本。

3 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，抗电磁干扰能力强，在电网波动甚至全站断电时仍可保护变压器安全。

4 四合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，大幅简化安装与布线工作量。

5 多级保护机制
支持预警、报警、跳闸三级动作阈值自定义，可选2G双气体触点或2P双压力触点实现分级保护或冗余备份，避免单一触点失效导致保护拒动。

6 快速响应与远程监控
气体触点与压力开关响应时间均小于10毫秒，温度测量精度±1.5℃（90℃时）；支持Modbus RTU、Profibus等通讯协议，可接入电站SCADA系统实现远程监控。

三、选型指南

1 按变压器结构选型
常规油浸式变压器选标准DGPT2金属外壳IP56款；带储油柜的变压器必须选DGPT2-IB型号连接呼吸系统；全密封无储油柜变压器选DGPT2-SB无法兰款。

2 按防腐等级选型
中等腐蚀环境（化工厂区、港口近郊、城市工业区）选C4防腐标准款即可；高盐雾沿海环境必须选DGPT2-X（316L不锈钢，C5M盐雾等级）。

3 按触点冗余需求选型
关键变压器建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份，防止单一触点失效。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

5 按信号接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选Modbus RTU模块或CE外部Harting连接器选项。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56、IK07
8 外壳材质：金属AISI 304不锈钢，塑料壳体Trogamid® T5004（防紫外线），C4防腐等级
9 盐雾测试：C4等级（ISO 12944）
10 重量：约3至5kg
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径27至24mm（从上到下），双金属恒温器集成于套管内。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 中等腐蚀工业变电站
化工厂区、港口近郊、城市工业区110kV及以下油浸式主变压器的轻瓦斯、重瓦斯及压力释放保护，C4防腐等级完全覆盖中等大气腐蚀环境。

2 沿海近郊配电变压器
距海岸线5公里以内的沿海城镇配电变压器保护，IP56加C4防腐设计抵御轻度盐雾与潮湿环境，适配户外柱上变压器安装。

3 工业自备电厂
钢铁、化工、水泥企业自备电厂油浸式整流变压器的非电量综合保护，金属外壳抗机械冲击能力满足工业现场振动环境。

4 农村电网与光伏升压站
农村小型油浸式配电变压器及光伏升压站变压器的气体与温度保护，Modbus远程通讯能力解决运维人力不足的现实难题。

5 轨道交通与数据中心
城市轨道牵引变压器、数据中心大型电力变压器的综合状态监测，IP56防护等级与IK07抗冲击满足室内外多种安装场景。

七、总结

DGPT2金属外壳IP56塑料机身C4防腐综合保护装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以AISI 304不锈钢金属外壳与Trogamid® T5004防紫外线塑料机身的复合结构为核心，通过C4防腐等级认证，专为中等腐蚀工业环境下的油浸式变压器量身打造。纯机械式断电可靠动作确保在电网波动频繁甚至断电时仍能保护变压器安全，IP56防护等级与-40℃至+65℃工作范围覆盖了从沿海近郊到内陆工业区的广泛气候条件，金属与塑料的复合设计在保证机械强度与抗冲击能力的同时有效控制了安装重量，Modbus远程通讯能力则有效解决了工业现场运维人力有限的现实难题，是提升中等腐蚀环境下变压器保护可靠性与运维效率的成熟方案。
