一、产品介绍

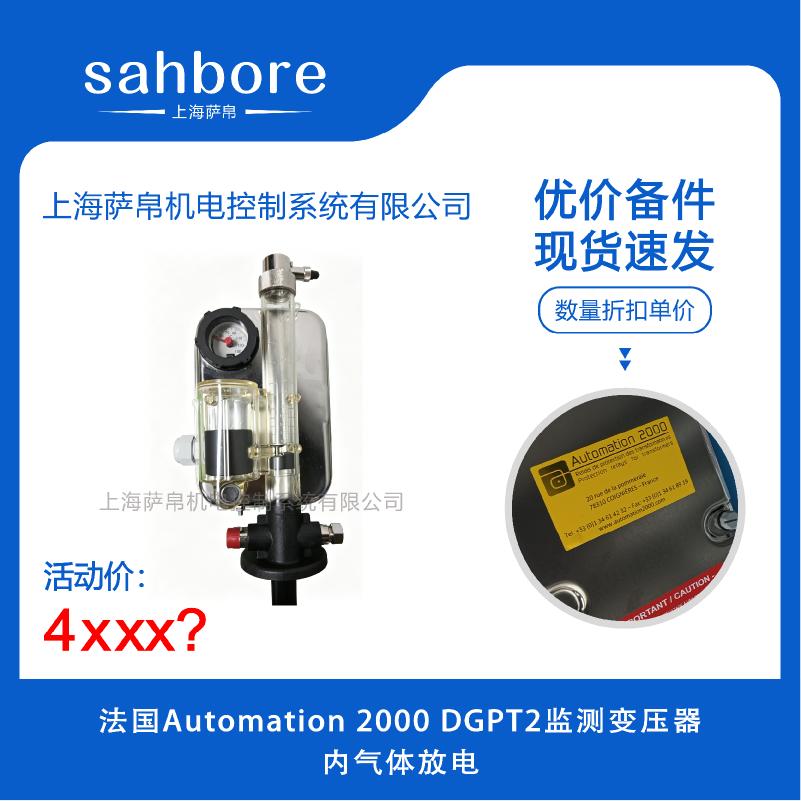

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。装置核心监测元件采用纯机械原理，无需外部供电即可动作，在电网故障或断电时仍能可靠触发跳闸，是防止变压器内部故障（电弧、过热、局部放电）演变为灾难性事故的关键保护设备。变压器内部气体放电是绝缘劣化最早期的预警信号，DGPT2内置的磁性浮子气体继电器可在气体体积积累至约140cm³时触发报警触点，配合双气体触点（2G选项）实现预警与跳闸分级保护，将潜伏性故障消灭在萌芽阶段。

二、功能特点

1 气体放电实时监测
内置高灵敏度磁性浮子气体继电器，当变压器油箱内因局部放电、过热或电弧产生气体（氢气、乙炔、甲烷等）时，气体在油箱顶部积累推动浮子下降，触发干簧触点发出报警或跳闸信号，触发体积约140cm³±5cm³，测量精度±5cm³。

2 纯机械式断电可靠动作
气体继电器、波纹管压力开关、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，抗电磁干扰能力强，在电网波动甚至全站断电时仍可可靠保护变压器安全。

3 双气体触点分级保护
选配2G选项后配备2个同步气体触点，实现轻瓦斯报警（气体积累预警）与重瓦斯跳闸（气体大量释放）两级保护，避免单一触点失效导致保护拒动，特别适合气体放电故障的早期识别与紧急处置。

4 多级保护机制
支持预警、报警、跳闸三级动作阈值自定义，气体报警、压力报警、温度预警与跳闸等保护措施相互配合，可根据变压器运行工况灵活配置，避免因负荷波动引起的油流扰动导致误动。

5 快速响应与高精度
气体触点响应时间小于10毫秒，压力开关响应时间小于10毫秒，温度测量精度±1.5℃（90℃时），确保在气体放电故障初期即可迅速触发保护动作，防止故障扩大。

6 远程监控与通讯
支持Modbus RTU、Profibus等主流工业通讯协议，可直接接入电站SCADA或DCS系统，便于远程监控变压器气体放电趋势与历史数据，降低现场巡检频次。

三、选型指南

1 按气体监测需求选型
仅需单级气体报警选标准DGPT2（1个气体触点）；需要轻瓦斯报警加重瓦斯跳闸分级保护选DGPT2-2G（双气体触点）；需要偏移压力保护选DGPT2-2PD（双压力触点）。

2 按变压器结构选型
带储油柜的变压器必须选DGPT2-IB型号，通过柔性软管连接储油柜；全密封无储油柜变压器选DGPT2-SB无法兰款；常规油浸式变压器选标准DGPT2。

3 按环境腐蚀等级选型
内陆常规环境选标准DGPT2（304不锈钢，IP56）；沿海高盐雾及海洋油田环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级）。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

5 按触点冗余需求选型
关键变压器建议选2G双气体触点或2P双压力触点选项，实现分级保护或冗余备份，防止单一触点失效导致保护拒动。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³，响应时间小于10毫秒
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56（标准款）、IP67（X选项）、IK07
8 外壳材质：AISI 304不锈钢（标准款），AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227，X选项）
10 重量：约1.3kg（标准款），约3至5kg（X选项）
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径27至24mm（从上到下），双金属恒温器集成于套管内。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 电力变电站主变压器
110kV及以下油浸式主变压器的轻瓦斯、重瓦斯及压力释放保护，是电网变电站的标准配置，通过气体放电监测及时发现绝缘劣化早期故障。

2 海洋油田与海上平台
海洋油田变压器的气体放电监测与故障录波，DGPT2-X的IP67加316L不锈钢设计抵御高盐雾侵蚀，纯机械式动作适合无人值守场景。

3 化工与石化自备电厂
化工企业大型整流变压器的非电量综合保护，气体放电监测可在电弧故障初期触发跳闸，避免爆炸事故。

4 风电与光伏升压站
陆上及海上风电场升压变压器的气体放电监测，DGPT2的无源机械式动作特性适合偏远无人值守新能源场站。

5 轨道交通与数据中心
城市轨道牵引变压器、数据中心大型电力变压器的气体放电综合监测，Modbus远程通讯满足高可用供电系统的实时监控需求。

七、总结

DGPT2综合保护装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以纯机械原理为核心实现断电可靠动作，是油浸式变压器气体放电监测与故障防护不可或缺的最后一道防线。变压器内部气体放电是绝缘劣化最早期的预警信号，DGPT2内置的磁性浮子气体继电器可在气体积累至约140cm³时触发报警，配合2G双气体触点实现预警与跳闸分级保护，将潜伏性故障消灭在萌芽阶段。装置以IP56至IP67防护等级、-40℃至+65℃工作范围、C5M盐雾耐受及Modbus远程通讯能力，覆盖了从常规变电站到海洋油田、从内陆工业到沿海高湿环境的广泛场景，在减少现场仪表数量、降低安装复杂度的同时，以多级保护机制和冗余触点配置保障了变压器在气体放电等早期故障下的长期稳定运行，是提升变压器保护可靠性与运维效率的成熟方案。
