一、产品介绍

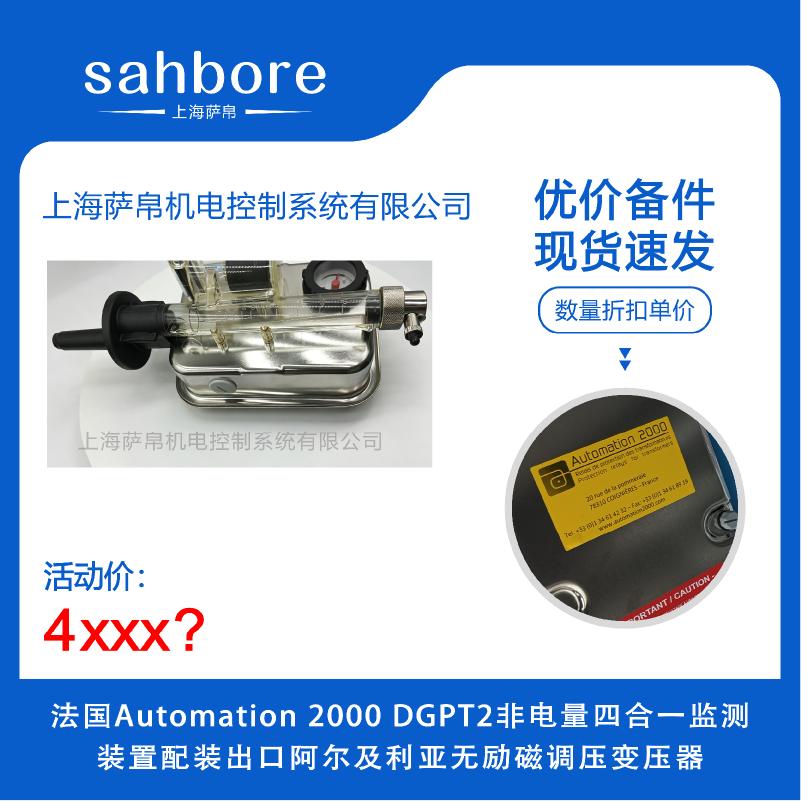

DGPT2是法国Automation 2000公司专为油浸式变压器设计的非电量综合保护装置，在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。无励磁调压变压器（又称无载调压变压器）在阿尔及利亚电力系统中应用广泛，其调压操作需在断电状态下手动完成，运行期间变压器本体不因调压动作产生电弧或油流扰动，但油箱内部的过热、绝缘劣化、局部放电等故障风险依然存在，且阿尔及利亚北部地中海沿岸高温干燥、南部撒哈拉边缘地区昼夜温差极大、沿海港口城市盐雾侵蚀严重，对保护装置的环境适应性与动作可靠性提出了极高要求。DGPT2核心监测元件均为纯机械原理，无需外部供电即可动作，在阿尔及利亚电网波动频繁甚至断电时仍能可靠触发跳闸，是无励磁调压油浸变压器防止内部故障演变为灾难性事故的关键保护设备。

二、功能特点

1 四合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，大幅简化无励磁调压变压器顶部的安装与布线工作量，特别适合阿尔及利亚运维人力有限的地区。

2 纯机械式高可靠性
波纹管压力开关、磁性浮子气体继电器等核心元件采用纯机械原理，无需外部供电即可动作，抗电磁干扰能力强，在无励磁调压变压器断电调压操作期间或阿尔及利亚电网故障时仍可可靠触发跳闸。

3 多级保护机制
支持预警、报警、跳闸三级动作阈值自定义，可根据无励磁调压变压器的运行工况灵活配置保护策略，避免因调压操作引起的油流扰动导致误动或拒动。

4 高温与宽温适应
工作温度范围-40℃至+65℃，阿尔及利亚北部夏季可超45℃、南部撒哈拉边缘冬季夜间可降至5℃以下，装置在极端温差下仍保持稳定测量精度，温度测量误差≤±1.5℃（90℃时）。

5 盐雾与高湿耐受
阿尔及利亚沿海阿尔及尔、奥兰、安纳巴等港口城市盐雾侵蚀严重，选配X选项（AISI 316L不锈钢外壳）可通过C5M盐雾测试（ISO 9227），防护等级达IP67，完全抵御地中海沿岸高盐雾环境。

6 远程监控与通讯
支持Modbus RTU、Profibus等主流工业通讯协议，可直接接入电站控制系统，便于阿尔及利亚偏远变电站的远程监控与管理，降低现场巡检频次。

三、选型指南

1 按变压器结构选型
无励磁调压油浸变压器通常不带储油柜或采用简单储油结构，选标准DGPT2或DGPT2-SB无法兰款即可；若变压器带储油柜则必须选DGPT2-IB型号连接呼吸系统。

2 按环境腐蚀等级选型
阿尔及利亚内陆选标准DGPT2（304不锈钢，IP56）即可；沿海高盐雾环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级）。

3 按触点冗余需求选型
阿尔及利亚电网不稳定、运维响应慢，关键无励磁调压变压器建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份，防止单一触点失效。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选标准DGPT2即可。

5 按信号接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选Modbus RTU模块或CE外部Harting连接器选项，便于阿尔及利亚技术人员操作维护。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP67（X选项）、IK07
8 外壳材质：AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227）
10 重量：约3至5kg
11 通讯协议：Modbus RTU、Profibus（可选）
12 适配频率：50Hz/60Hz电网标准

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径27至24mm（从上到下），双金属恒温器集成于套管内。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 阿尔及利亚电网变电站
阿尔及尔、奥兰、君士坦丁等城市110kV及以下无励磁调压油浸主变压器的轻瓦斯、重瓦斯及压力释放保护，是阿尔及利亚变电站的标准配置，保障主要城市供电稳定。

2 阿尔及利亚沿海工业变电站
阿尔及尔港、奥兰港等沿海高盐雾环境的无励磁调压变压器保护，DGPT2-X的IP67加316L不锈钢设计确保长期可靠运行，适配港口工业区高温高湿工况。

3 阿尔及利亚撒哈拉边缘电站
南部瓦尔格拉、塔曼拉塞特等昼夜温差极大地区的无励磁调压配电变压器保护，DGPT2的-40℃至+65℃工作范围完全覆盖极端温差工况。

4 阿尔及利亚石油天然气自备电厂
哈西迈萨乌德、哈西鲁迈勒等油气田自备电厂的无励磁调压整流变压器保护，降低因单点故障导致的大面积停电风险。

5 阿尔及利亚农村电网与光伏
农村小型无励磁调压油浸配电变压器及光伏升压站变压器的气体与温度保护，Modbus远程通讯能力解决运维人力不足的现实难题。

七、总结

DGPT2非电量四合一监测装置将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以纯机械原理为核心实现断电可靠动作，是出口阿尔及利亚无励磁调压油浸变压器不可或缺的最后一道防线。面对阿尔及利亚地中海沿岸高温高盐雾、撒哈拉边缘极端温差、电网波动频繁、运维资源有限的现实挑战，DGPT2凭借IP67防护等级、-40℃至+65℃工作范围、C5M盐雾耐受及Modbus远程通讯能力，在减少现场仪表数量、降低安装复杂度的同时，以多级保护机制和冗余触点配置保障了无励磁调压变压器在恶劣条件下的长期稳定运行，是提升阿尔及利亚电力系统变压器保护水平与供电可靠性的成熟方案。
