一、产品介绍

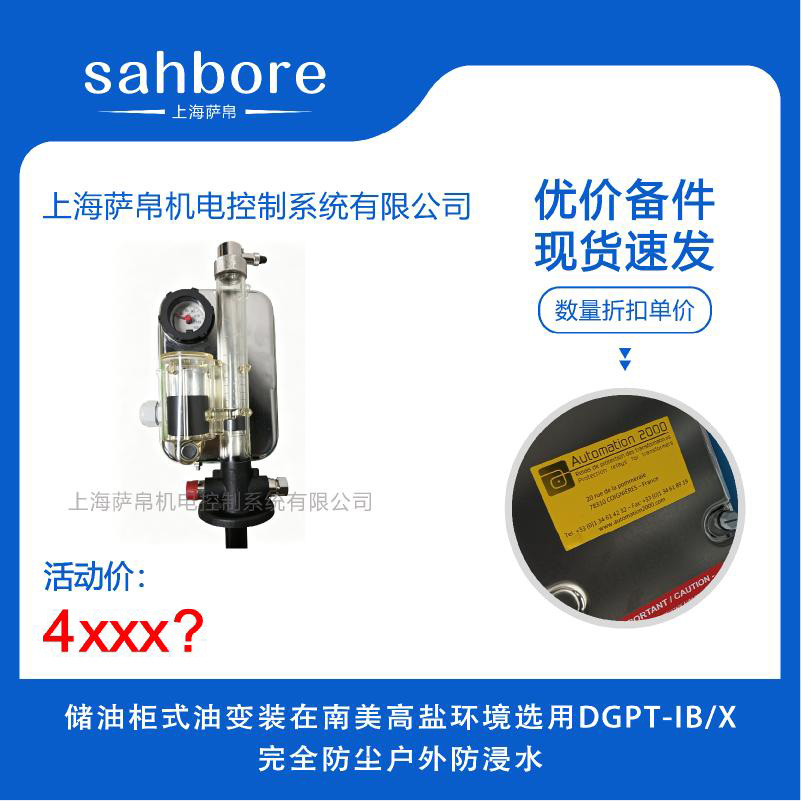

DGPT2-IB/X是法国Automation 2000公司专为配备储油柜（油枕）的油浸式变压器设计的非电量综合保护装置，在标准DGPT2四合一（气体监测、压力监测、温度监测、油位指示）基础上，集成IB选项即储油柜连接接口与X选项即AISI 316L不锈钢防腐外壳，达到IP67完全防尘与防浸水等级。储油柜式变压器顶部设有独立油枕，DGPT2-IB通过法兰上的2个3/8英寸内螺纹接口，经柔性不锈钢软管连接至储油柜，使保护器内部腔体与变压器油箱油位、压力状态实时同步。装置核心监测元件均为纯机械原理，无需外部供电即可动作，在南美高盐雾沿海环境（如巴西圣保罗港、智利阿里卡、秘鲁卡亚俄等）中，316L不锈钢外壳配合IP67密封等级可长期抵御盐雾侵蚀与雨水浸袭，是储油柜式油浸变压器在南美严酷环境下不可或缺的最后一道防线。

二、功能特点

1 IP67完全防尘防浸水
外壳采用AISI 316L不锈钢并通过IP67防护等级认证，配合FPM密封圈实现完全防尘与短时浸水防护，适应南美沿海热带雨林气候的高湿高盐及暴雨环境，防护能力显著优于标准IP56版本。

2 IB储油柜专用连接
法兰配备2个3/8英寸内螺纹接口（NPT或BSPT），通过柔性不锈钢波纹软管连接至储油柜，确保保护器内部介质与变压器油箱油位、压力状态实时同步，适用于所有带储油柜的油浸式变压器。

3 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸，在南美电网波动频繁甚至断电时仍可保护变压器安全。

4 四合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，大幅简化储油柜式变压器顶部的安装与布线工作量。

5 C5M盐雾等级防腐
316L不锈钢外壳通过C5M盐雾测试（ISO 9227），可抵御南美沿海高盐雾环境的长期侵蚀，使用寿命远超普通304不锈钢版本。

6 多级保护与冗余配置
支持预警、报警、跳闸三级动作阈值自定义，可选2G双气体触点或2P双压力触点实现分级保护或冗余备份，防止单一触点失效导致保护拒动。

三、选型指南

1 按变压器结构选型
带储油柜（油枕）的变压器必须选DGPT2-IB选项，通过柔性软管连接储油柜；无储油柜的全密封变压器选DGPT2-SB无法兰款。

2 按防护等级选型
南美内陆选标准DGPT2（304不锈钢，IP56）即可；沿海高盐雾及暴雨环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级）。

3 按触点冗余需求选型
南美电网不稳定、运维响应慢，关键变压器建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警或跳闸选DGPT2-IB标准款即可。

5 按连接方式选型
IB选项需自备或选配3/8英寸不锈钢波纹软管（两端配旋转接头），软管长度按变压器油箱顶部至储油柜的实际距离确定。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP67（X选项）、IK07
8 外壳材质：AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227）
10 重量：约3至5kg
11 通讯协议：Modbus RTU、Profibus（可选）
12 IB接口：2×3/8英寸内螺纹（NPT或BSPT）
13 安装孔径：变压器顶部预留孔直径85mm

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径27至24mm（从上到下），双金属恒温器集成于套管内。

5 IB连接喉管
法兰上设有2个3/8英寸内螺纹接口，用于连接柔性不锈钢波纹软管至储油柜，软管长度按现场实际距离定制。

六、应用领域

1 南美沿海变电站
巴西桑托斯港、智利瓦尔帕莱索、秘鲁卡亚俄等沿海高盐雾环境的110kV及以下储油柜式主变压器保护，IP67加316L不锈钢设计确保长期可靠运行。

2 南美内陆荒漠电站
巴西东北部、智利阿塔卡马等高温干燥地区的储油柜式配电变压器保护，DGPT2-IB的-40℃至+65℃工作范围与IP67防护等级完全覆盖昼夜温差大、风沙多尘的严苛工况。

3 南美水电与矿业
伊泰普水电站、智利丘基卡马塔铜矿等自备电厂储油柜式整流变压器的气体与温度保护，降低因单点故障导致的大面积停电风险。

4 南美风电与光伏
巴西东北风电场及智利阿塔卡马光伏电站升压站内储油柜式变压器的综合监测与故障录波，DGPT2-IB的纯机械式动作特性适合偏远无人值守场景。

5 南美城市电网
圣保罗、布宜诺斯艾利斯、利马等主要城市供电网络中的储油柜式配电变压器保护，Modbus远程通讯能力解决运维人力不足的现实难题。

七、总结

DGPT2-IB/X将气体、压力、温度、油位四项变压器核心非电量监测与储油柜专用连接接口集成于单一紧凑单元，以AISI 316L不锈钢外壳和IP67完全防尘防浸水等级为核心，专为南美高盐雾、高湿度、暴雨频发环境下的储油柜式油浸变压器量身打造。IB选项通过柔性软管与储油柜可靠连通，确保保护器内部状态与变压器油箱实时同步；纯机械式断电可靠动作确保在南美电网波动频繁甚至断电时仍能保护变压器安全。C5M盐雾等级与-40℃至+65℃工作范围覆盖了南美从亚马逊雨林到阿塔卡马荒漠的全气候条件，Modbus远程通讯能力则有效解决了南美幅员辽阔、运维资源有限的现实难题，是提升南美电力系统储油柜式变压器保护水平与供电可靠性的成熟方案。
