一、产品介绍

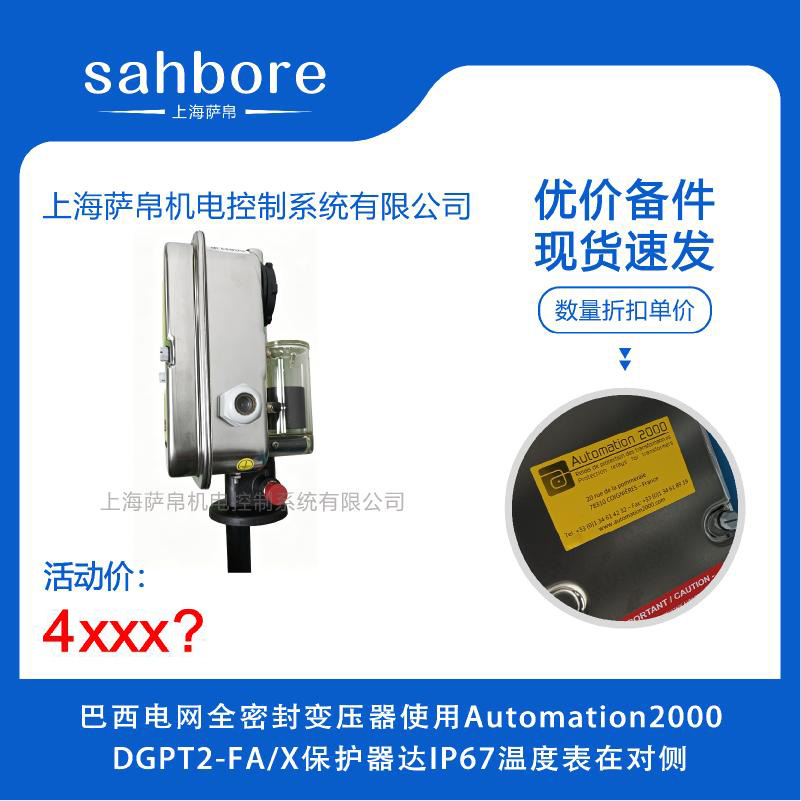

DGPT2-FA/X是法国Automation 2000公司专为全密封油浸式变压器（无储油柜结构）设计的非电量综合保护装置，在标准DGPT2四合一（气体监测、压力监测、温度监测、油位指示）基础上，集成FA选项即温度计可见于盖子侧的对侧显示功能，并搭配X选项即AISI 316L不锈钢防腐外壳达到IP67防护等级。全密封变压器顶部无储油柜，DGPT2-FA/X通过专用法兰直接安装在变压器箱盖预留孔上，温度表从盖子对侧向外可视，运维人员无需打开箱盖即可读取油温，同时保护器本体完全密封在箱盖内部。该装置核心监测元件均为纯机械原理，无需外部供电即可动作，在巴西电网波动频繁、高温高湿环境突出的现实条件下，为全密封变压器提供了断电可靠动作的最后一道防线。

二、功能特点

1 IP67防护等级全密封设计
外壳采用AISI 316L不锈钢并通过IP67防护等级认证，完全防尘防水，配合FPM或Viton®密封圈实现全密封安装，适应巴西热带雨林气候的高湿高温及沿海地区盐雾侵蚀，使用寿命远超普通304不锈钢版本。

2 FA选项温度表对侧可视
温度计安装在盖子对侧向外可见位置，运维人员在变压器外部即可直接读取油温，无需开盖操作，特别适合全密封变压器无储油柜的结构特点，大幅降低巡检风险与操作复杂度。

3 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器、双金属温度计等核心元件均为纯机械结构，无需外部供电即可驱动跳闸回路，在巴西电网频繁波动甚至断电时仍能可靠保护变压器安全。

4 四合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，大幅简化全密封变压器顶部的安装与布线工作量。

5 多级保护与冗余配置
支持预警、报警、跳闸三级动作阈值自定义，可选2G双气体触点或2P双压力触点实现分级保护或冗余备份，防止单一触点失效导致保护拒动，适应巴西电网不稳定的运行环境。

6 宽温适应与远程通讯
工作温度范围-40℃至+65℃，防护等级IP67、抗冲击IK07，完全覆盖巴西全年高温高湿气候条件；可选Modbus RTU通讯接入电站SCADA系统，便于偏远变电站远程监控。

三、选型指南

1 按变压器结构选型
全密封无储油柜变压器必须选DGPT2-FA（温度表对侧显示）加DGPT2-SB无法兰款或标准法兰款；带储油柜的变压器选DGPT2-IB型号连接呼吸系统。

2 按防护等级选型
巴西内陆变电站选标准DGPT2（304不锈钢，IP56）；沿海及高盐雾环境必须选DGPT2-X（316L不锈钢，IP67，C5M盐雾等级）。

3 按触点冗余需求选型
巴西电网不稳定、运维响应慢，关键变压器建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份。

4 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计对侧可视读数选DGPT2-FA即可。

5 按信号接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选Modbus RTU模块或CE外部Harting连接器选项。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：双金属恒温器设定范围40至140℃，精度±1.5℃（90℃时）；Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP67（X选项）、IK07
8 外壳材质：AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227）
10 重量：约3至5kg
11 通讯协议：Modbus RTU、Profibus（可选）
12 安装孔径：变压器顶部预留孔直径60mm

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø60mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
FA选项温度计安装在盖子对侧，长度约104mm，直径27至24mm（从上到下），对侧可见读数。

5 整体安装高度
全密封安装后整体突出箱盖高度约70mm，FA选项温度表对侧延伸不增加额外安装高度。

六、应用领域

1 巴西电网主变压器
110kV及以下全密封油浸式主变压器的轻瓦斯、重瓦斯及压力释放保护，是巴西变电站的标准配置，保障圣保罗、里约等主要城市供电稳定。

2 巴西沿海与亚马逊变电站
沿海高盐雾及亚马逊热带雨林高湿环境的全密封变压器保护，DGPT2-FA/X的IP67加316L不锈钢设计确保长期可靠运行。

3 巴西水电与风电场
伊泰普等大型水电站及东北风电场升压变压器的非电量综合保护，全密封结构适应无人值守场景。

4 巴西工业与矿业
铁矿、铝矿等自备电厂全密封整流变压器的气体与温度保护，降低因单点故障导致的大面积停电风险。

5 巴西农村电网
农村小型全密封油浸式配电变压器的气体与温度保护，FA对侧可视温度表降低巡检难度。

七、总结

DGPT2-FA/X将气体、压力、温度、油位四项变压器核心非电量监测与对侧可视温度表集成于单一紧凑单元，以AISI 316L不锈钢外壳和IP67防护等级为核心，专为巴西全密封无储油柜变压器量身打造。FA选项温度表从盖子对侧向外可视，运维人员无需开盖即可读取油温，完美适配全密封结构的安全巡检需求。纯机械式断电可靠动作确保在巴西电网频繁波动甚至断电时仍能保护变压器安全，IP67防护等级与-40℃至+65℃工作范围覆盖了巴西从亚马逊雨林到东北干旱区的全年气候条件，Modbus远程通讯能力则有效解决了巴西幅员辽阔、运维人力不足的现实难题，是提升巴西电力系统全密封变压器保护水平与供电可靠性的成熟方案。
