一、产品介绍

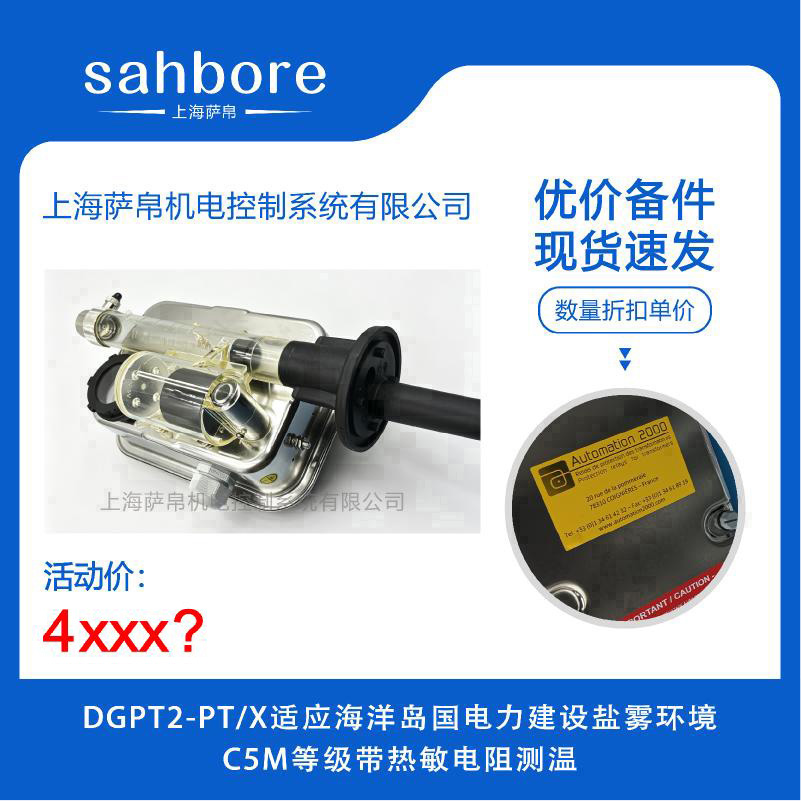

DGPT2-PT/X是法国Automation 2000公司专为海洋岛国等高盐雾环境电力建设设计的油浸式变压器非电量综合保护装置。它在标准DGPT2四合一（气体监测、压力监测、温度监测、油位指示）基础上，集成Pt100铂电阻热敏电阻测温探头，同时采用AISI 316L不锈钢外壳并通过C5M等级盐雾测试，可在高湿度、高盐分、强盐雾的海岛与近海环境中长期稳定运行。装置核心监测元件均为纯机械原理，无需外部供电即可驱动跳闸回路，在电网故障或断电时仍能可靠动作，是海洋岛国变电站油浸变压器防止因过热、内部故障演变为灾难性事故的关键保护设备。

二、功能特点

1 C5M盐雾等级防腐
外壳采用AISI 316L不锈钢替代标准304不锈钢，通过C5M盐雾测试（ISO 9227），可抵御海洋岛国常年高盐雾侵蚀，使用寿命显著优于普通不锈钢版本，特别适合无人值守的海岛变电站。

2 Pt100热敏电阻高精度测温
集成Pt100铂电阻测温探头，0℃时阻值100Ω、100℃时138.5Ω，支持3线或4线连接，测温精度高、长期稳定性好，可将实时油温信号传送至电站SCADA或DCS系统，实现远程温度监控与故障预警。

3 四合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，大幅简化变压器顶部布线与安装工作量。

4 纯机械式断电可靠动作
波纹管压力开关、磁性浮子气体继电器等核心元件均为纯机械结构，无需外部供电即可触发跳闸，抗电磁干扰能力强，在海岛电网频繁波动甚至断电时仍可保护变压器安全。

5 多级保护与远程通讯
支持预警、报警、跳闸三级动作阈值自定义，可选Modbus RTU、Profibus等通讯协议，便于接入海岛变电站远程监控系统，降低现场巡检频次。

6 宽温适应与高防护等级
工作温度范围-40℃至+65℃，防护等级IP56、抗冲击IK07，完全覆盖热带海岛全年高温高湿气候条件。

三、选型指南

1 按测温方式选型
需要远程数字温度信号接入SCADA系统选DGPT2-PT（Pt100铂电阻）；仅需本地双金属温度计报警/跳闸选标准DGPT2即可。

2 按环境腐蚀等级选型
内陆或城市变电站选标准DGPT2（304不锈钢）；沿海、海岛及高盐雾环境必须选DGPT2-X（316L不锈钢，C5M盐雾等级）。

3 按触点冗余需求选型
海岛电网不稳定、运维响应慢，关键变压器建议选2G双气体触点或2P双压力触点选项，实现预警与跳闸分级或冗余备份，防止单一触点失效导致保护拒动。

4 按安装方式选型
带储油柜的变压器选DGPT2-IB型号以连接呼吸系统；完全密封变压器选DGPT2-SB无法兰款简化安装。

5 按信号接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选Modbus RTU模块或CE外部Harting连接器选项，便于海岛偏远变电站远程运维。

四、技术参数

1 电源电压：24V DC或85至265V AC/DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于10毫秒
4 温度监控：Pt100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接；双金属恒温器设定范围40至140℃，精度±1.5℃（90℃时）
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56、IK07
8 外壳材质：AISI 316L不锈钢（X选项），塑料壳体Trogamid® T5004（防紫外线）
9 盐雾测试：C5M等级（ISO 9227）
10 重量：约3至5kg
11 通讯协议：Modbus RTU、Profibus（可选）

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度约148mm（最宽处），深度约110mm（含法兰轴）。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器顶部安装孔径Ø85mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线，标配12或18端子。

4 温度计套管
长度104mm，直径27至24mm（从上到下），Pt100探头集成于套管内。

六、应用领域

1 海岛与近海变电站
110kV及以下油浸式主变压器的轻瓦斯、重瓦斯及压力释放保护，是海洋岛国电网变电站的标准配置，保障海岛供电稳定。

2 海上风电升压站
海上风电场升压变压器的非电量综合保护，DGPT2-PT的Pt100远程测温配合Modbus通讯，适合无人值守的海上风电场景。

3 海洋油田与岛屿工业
海岛炼油、海水淡化等工业变压器的气体、压力、温度综合监测与故障录波，C5M防腐等级确保长期可靠运行。

4 热带岛屿农村电网
海岛农村小型油浸式配电变压器的气体与温度保护，降低因单点故障导致的大面积停电风险。

5 海军与岛礁军事设施
船用电缆接头PA选项可选配，316L不锈钢外壳耐盐雾，适合岛礁军事变电站的高可靠保护需求。

七、总结

DGPT2-PT/X将气体、压力、温度、油位四项变压器核心非电量监测与Pt100高精度热敏电阻测温集成于单一紧凑单元，以AISI 316L不锈钢外壳和C5M盐雾等级防腐设计为核心，专为海洋岛国高盐雾、高湿度、高温环境量身打造。纯机械式断电可靠动作确保在海岛电网波动频繁甚至断电时仍能保护变压器安全，IP56防护等级与-40℃至+65℃工作范围覆盖了热带海岛全年气候条件，Modbus远程通讯能力则有效解决了海岛运维人力不足的现实难题，是提升海洋岛国电力系统供电可靠性与变压器保护水平的成熟方案。
