一、产品介绍

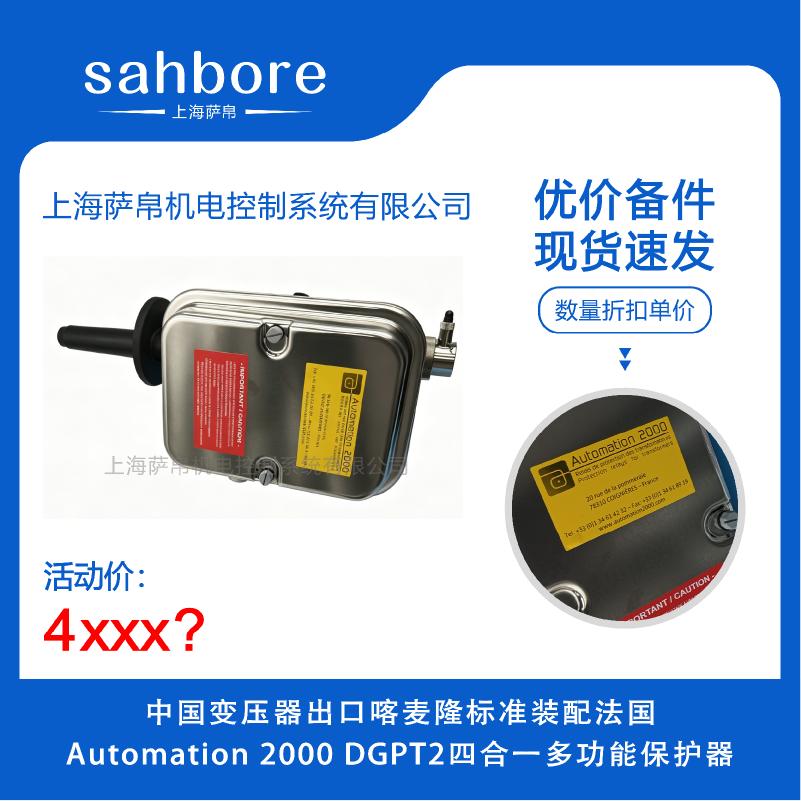

Automation 2000 DGPT2是法国Automation 2000公司专为油浸式变压器（含酯类变压器）设计的非电量集成保护继电器。它并非传统的电气量保护装置，而是在一个紧凑单元内将气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四项功能合为一体，通过机械与电气结合的方式实时监测变压器油箱内部的气体排放、内部压力、介质温度与油位状态。装置核心监测元件采用纯机械原理，无需外部供电即可动作，在电网故障或断电时仍能可靠触发跳闸，是防止变压器内部故障（电弧、过热）演变为灾难性事故的关键保护设备，广泛用于110kV及以上油浸式主变压器、工业自备电厂、海上风电平台等场景。

二、功能特点

1 四合一综合监测
在一个单元内集成气体监测（1个触点）、压力监测（1个触点）、温度监测（2个触点）及油位指示，替代多个分立仪表，大幅简化安装与布线。

2 机械式高可靠性
波纹管压力开关、磁浮子气体继电器等核心元件采用纯机械原理，无需外部供电即可动作，抗电磁干扰能力强，断电时仍可触发跳闸。

3 多级保护机制
支持预警、报警、跳闸三级动作阈值自定义，可根据变压器运行需求灵活配置保护策略，避免误动或拒动。

4 光学残带与记忆指示
配备带记忆指针的流体膨胀温度计（指示最大历史温度）及透明的气体与油位观察窗，便于现场巡检人员快速判断故障类型与严重程度。

5 恶劣环境耐受
金属外壳为AISI 304不锈钢，塑料壳体为防紫外线Trogamid® T5004，防护等级达IP56、抗冲击IK07，工作温度范围-40℃至+65℃，耐高温选项可达170℃。

6 扩展与冗余配置
可选2G/2GD双气体触点、2P/2PD双压力触点实现预警加跳闸分级保护或冗余备份；可选PT100铂电阻替代双金属温度计，提供更精确信号给DCS/SCADA系统。

三、选型指南

1 按变压器类型选型
常规油浸式变压器选标准DGPT2或DGPT2-SB无法兰款；带储油柜（Conservator）的变压器必须选DGPT2-IB型号以连接呼吸系统；超高压或高压力工况选DGPT2-HP型号。

2 按触点冗余需求选型
关键变压器建议选2G或2GD双气体触点、2P或2PD双压力触点选项，实现预警与跳闸分级或冗余备份，防止单一触点失效。

3 按环境条件选型
沿海、化工区等高腐蚀环境必须选X选项（AISI 316L不锈钢材质）；变压器室环境温度极高选HT耐高温版本；海洋油田等场景选DGPT2-IB防腐款。

4 按信号与接口选型
标准版为24V DC数字I/O信号；需要接入上位系统可选PT100传感器升级或CE外部Harting连接器选项，便于维护时插拔电缆。

5 按清洁带与耗材选型
根据点胶介质粘度与颜色选择纺织带、纸带或透明PE带，耗材以10件装或5件装超细纤维带形式供货。

四、技术参数

1 电源电压：24V DC
2 气体监测：簧片触点，测量精度±5cm³，触发体积约140cm³±5cm³
3 压力开关：设定范围0至500mbar（可选0至700mbar），精度±10mbar，响应时间小于5毫秒
4 温度监控：恒温器设定范围40至140℃，精度±2.5℃；PT100传感器0℃时100Ω、100℃时138.5Ω，3线或4线连接
5 电气参数：端子与地之间绝缘500VDC（20MΩ），介电强度2000VAC/1分钟，分断能力适配24至220VDC及250VAC
6 工作环境：环境温度-40℃至+65℃，介电温度不超过140℃
7 防护等级：IP56、IK07
8 外壳材质：金属AISI 304不锈钢，塑料Trogamid® T5004（防紫外线）
9 重量：约1.3kg

五、产品尺寸

1 主体尺寸
高度约297mm（含法兰轴），宽度148mm，深度约110mm。

2 安装法兰
法兰直径85mm，固定螺栓分布在直径97±2mm的圆上，通常采用3×M8或4×M8螺栓安装，适配变压器开口直径60mm。

3 电缆引入
电缆引入口为M25螺纹，适配Φ13至18mm电缆，内部接线端子支持最大4mm²导线。

4 温度计套管
长度104mm，直径27至24mm（从上到下）。

六、应用领域

1 电力变电站
110kV及以上油浸式主变压器的轻瓦斯、重瓦斯及压力释放保护，是电网变电站的标准配置。

2 工业供电
钢铁、化工企业自备电厂或大容量整流变压器的非电量综合保护，适配高节拍工业环境。

3 海上平台与船舶
选用316L不锈钢X选项版本，抵御盐雾腐蚀，保护海上变压器及配电设备安全运行。

4 风电与新能源
陆上及海上风电场升压变压器的非电量保护，尤其适合无人值守场景下的纯机械可靠动作需求。

5 轨道交通与数据中心
城市轨道牵引变压器、数据中心大型电力变压器的综合状态监测，满足高可用供电系统的保护要求。

七、总结

DGPT2四合一多功能保护器将气体、压力、温度、油位四项变压器核心非电量监测集成于单一紧凑单元，以纯机械原理为核心实现断电可靠动作，是油浸式变压器不可或缺的最后一道防线。它通过模块化触点配置与多种环境适配选项，覆盖了从常规变电站到海上风电、从内陆工业到海洋平台的广泛场景，在减少现场仪表数量、降低安装复杂度的同时，以IP56防护等级和-40℃至+65℃的工作范围保证了极端条件下的长期稳定运行，是提升变压器保护可靠性与运维效率的优选方案。
