一、产品介绍

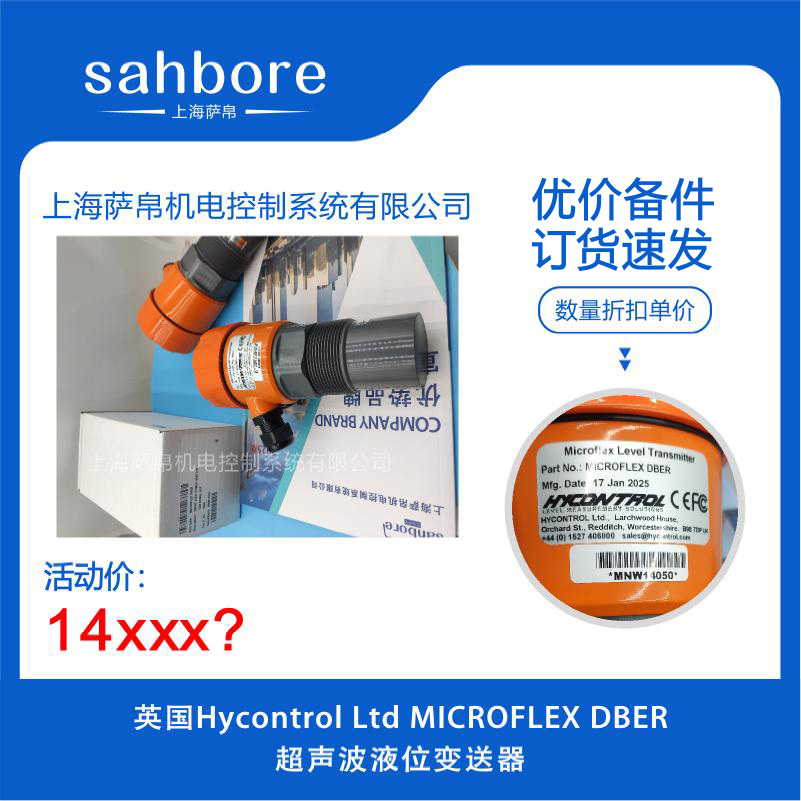

英国Hycontrol超声波液位变送器是Hycontrol公司旗下经典的非接触式工业液位测量仪表，以MICROFLEX系列为代表，其中MICROFLEX-DB为紧凑型两线制超声波液位变送器，采用50kHz高频超声波脉冲完成"飞行时间"法（Time-of-Flight）液位测量。仪表搭载原厂TrueEchoTracking真实回波跟踪算法，专门针对工业罐体内的搅拌管、加强筋、杂物及泡沫、水汽等工况产生的虚假回波进行智能过滤，对比普通超声波液位计抗干扰能力显著提升。仪表标配4至20毫安加HART通讯，两线制供电布线简洁，可无缝对接PLC与DCS控制系统，也可按需加装RS485模块支持Modbus RTU协议。探头采用耐酸碱PVDF材质，外壳为粉末涂层铝合金，整机防护等级达IP67，工作温度覆盖零下40摄氏度至正60摄氏度，短时可承受90摄氏度高温，适用于水处理、化工、电力、食品制药等行业的敞口或密闭容器液位连续测量。

二、功能特点

1.TrueEchoTracking真实回波跟踪算法
仪表搭载原厂开发的TrueEchoTracking智能回波处理算法，能够自动识别并过滤罐内搅拌管、加强筋、杂物等产生的虚假回波，同时在泡沫、水汽及液面波动工况下依然保持数据稳定，抗干扰能力远超普通超声波液位计，是MICROFLEX-DB系列的核心技术优势。

2.自动灵敏度控制动态优化精度
内置自动灵敏度控制（AGC）功能，仪表可动态调整发射功率与接收增益，在测量范围内每一点使用最少能量获取最佳回波信号，实现低功耗与高精度的平衡，有效避免近距离满量程时的信号饱和与远距离低液位时的回波微弱问题。

3.50kHz高频窄波束精准测量
采用50kHz高频超声波换能器，波束角仅7度，能量高度集中，大幅减少罐壁、周边结构及安装支架产生的杂波干扰，搭配14位模数转换芯片，测量精度可达正负0.25%，分辨率1毫米，标准量程8米，完全满足绝大多数工业储罐与水池的测量需求。

4.PVDF探头耐腐蚀免维护设计
探头采用PVDF（聚偏二氟乙烯）材质，能够应对化工酸碱液体、腐蚀性浆液等苛刻介质，不会被介质侵蚀老化；探头表面具备自清洁能力，在表面附着污渍时仍可保持工作，大幅降低人工清洁维护频率，维护量较传统差压液位计降低70%以上。

5.两线制4至20毫安加HART通讯
标准配置为两线制环路供电，同时输出4至20毫安模拟电流信号与HART数字通讯，布线简单节省施工成本，可直接接入PLC、DCS系统，也可选配RS485模块支持Modbus RTU协议，适配绝大多数自动化改造与新建项目。

6.IP67防护适应全工况环境
整机防护等级达IP67，外壳为粉末涂层铝合金，机械强度高，可适应户外露天安装、潮湿泵房、粉尘车间、高盐雾等恶劣工业环境，工作温度零下40摄氏度至正60摄氏度，短时可承受90摄氏度高温，满足从寒冷户外到高温配电柜的全温域需求。

三、选型指南

1.根据量程确认具体型号
标准版MICROFLEX-DB量程为8米，若需更大量程可选MICROFLEX-DBER量程12米版本，若需更高精度可选MICROFLEX-CER版本精度提升至0.25%并内置两个继电器用于泵或报警控制，若需防爆认证可选MICROFLEX-CIS版本通过ATEX认证且量程达11米，切勿混用量程以免精度不满足要求。

2.根据介质特性确认探头材质
PVDF探头适用于大多数化工酸碱液体与腐蚀性浆液；若介质为强酸强碱或特殊有机溶剂，需确认PVDF材质的耐受范围；食品制药行业凭借非接触测量优势可直接使用，符合生产卫生要求，无需额外防腐处理。

3.根据输出需求确认通讯配置
标准版为4至20毫安加HART通讯，若需RS485通讯需确认是否加装对应模块；若需继电器报警输出，必须选CER或CIS版本，标准DB版无内置继电器，切勿误选导致无法实现泵控或高低液位报警功能。

4.根据安装环境确认防护与温度
标准版IP67、零下40至正60摄氏度适用于绝大多数工业现场；若用于极端低温户外环境需确认实际最低温度是否超出零下40摄氏度范围；若用于高温烘干或锅炉房等场景，需确认是否短时承受90摄氏度以内，超出则需选配高温专用版本。

5.根据调试方式确认操作便利性
仪表支持本地LCD按键编程，也可通过HART手操器远程配置，现场只需设置测量单位、量程、盲区，校准零点和满量程即可投入使用；若项目要求远程集中管理，需确认是否配备HART通讯及上位机软件支持。

6.根据维护周期规划备件数量
PVDF探头具备自清洁能力，正常工况下维护周期长，建议根据设备数量每2至3年储备1至2只探头作为替换备件；若用于高粉尘或高含水率环境，建议缩短至每年检查一次探头表面清洁状况。

四、技术参数

1.基本规格参数
型号为MICROFLEX-DB，测量原理为50kHz超声波飞行时间法，量程8米（DBER版本12米），测量精度正负0.25%，分辨率1毫米，波束角7度，盲区约60至300毫米（视量程而定），脉冲速率8次每秒。

2.电气参数
供电电压7至28伏直流（标准24伏直流），工作电流小于200毫安，输出信号4至20毫安可反向，负载能力在24伏时小于等于1300欧姆，在32伏时小于等于1000欧姆，在18伏时小于等于550欧姆，支持HART通讯协议。

3.环境与防护参数
工作温度零下40摄氏度至正60摄氏度，短时可承受90摄氏度，存储温度零下40摄氏度至正100摄氏度，湿度最大80%无凝露，防护等级IP67，过程压力小于等于2巴（正25摄氏度条件下）。

4.材质参数
探头材质为PVDF（聚偏二氟乙烯），外壳材质为20%玻璃纤维加强PC（一体式与面板式）或ABS（墙装式），密封件为FPM（氟橡胶），过程连接为G1/2或NPT1/2螺纹，也可选M16乘1.5或M20乘1.5螺纹。

5.认证与标准参数
符合EN 60947-5-1控制电路器件标准，通过CE认证，ATEX版本通过Ex ia IIC T4本安防爆认证，符合RoHS环保要求，部分型号通过ATEX、FM、UL等国际安全认证。

6.显示与操作参数
配备8位字母数字LCD显示器，字符高度9毫米，支持厘米、米、英寸、英尺等多种液位显示单位，也支持升、立方米、美制加仑、英制加仑等容积显示，操作通过3个按键完成，操作部件由带铰链的透明盖密封保护。

五、产品尺寸

1.主体外观尺寸
MICROFLEX-DB一体式变送器整体为紧凑型结构，探头直径约55毫米，一体式变送器尺寸约145毫米乘83毫米，墙装式与面板式变送器尺寸略有差异但均为小巧型设计，可轻松安装于罐顶或墙壁，不占用过多安装空间。

2.探头与安装尺寸
探头为标准G1/2螺纹连接（也可选NPT1/2、M16乘1.5、M20乘1.5），探头长度约119毫米，安装开孔约68毫米圆孔，标配安装螺圈，无需螺钉改锥等工具即可完成安装，电缆出线默认0.5米可定制加长。

3.重量与包装参数
单只净重约0.5至1千克（视版本而定），含包装重量约1至1.5千克，包装尺寸约200毫米乘150毫米乘120毫米，每箱通常含1台变送器、1根探头连接电缆、1份操作手册及出厂检测报告。

六、应用领域

1.市政污水处理液位监测
用于二沉池、调节池、沉淀池等敞开或半敞开水池的液位连续测量，依靠TrueEchoTracking算法在池内泡沫、搅拌扰动工况下稳定测量，极大降低人工清洁维护频率，是市政水处理行业的高性价比通用仪表。

2.化工酸碱储罐液位测量
PVDF探头耐酸碱腐蚀，搭配稳定的4至20毫安信号输出，长期运行无漂移，适用于化工行业各类酸碱储罐、溶剂储存罐的液位连续监测，非接触测量方式杜绝泄漏与腐蚀风险。

3.电力脱硫与循环水系统
用于火力发电厂脱硫浆液池、循环水池等高腐蚀、高湿度工况的液位监测，替换传统差压液位计后维护量降低70%以上，IP67防护等级确保在潮湿泵房与户外露天环境中长期稳定运行。

4.食品制药行业卫生级测量
非接触式测量不污染介质，PVDF探头材质符合食品卫生标准，适用于牛奶、果汁、啤酒、食用油、药液、溶剂等食品与制药液体的液位连续测量，满足GMP车间对生产过程的严格卫生要求。

5.仓储物流与明渠流量监测
用于仓库液体物料储罐的液位监测与库存管理，也可配置为流量或距离输出模式用于明渠流量监测，量程可达11米（CIS版本），适配中小型储罐与开放式渠道的物位测量需求。

6.暖通空调与楼宇水系统
用于中央空调系统的冷却塔水位、水箱水位、锅炉水位等液位监测，安装简便、调试快捷，两线制布线可直接接入楼宇DDC控制器，减少控制柜内线缆用量与安装工时。

七、总结

英国Hycontrol超声波液位变送器是一款以50kHz高频超声波飞行时间法为核心、搭载TrueEchoTracking真实回波跟踪算法与自动灵敏度控制技术的非接触式工业液位测量仪表，凭借正负0.25%的高精度、1毫米分辨率、7度窄波束、PVDF耐腐蚀探头、IP67防护等级、零下40至正60摄氏度宽温域、4至20毫安加HART两线制通讯等核心性能，在市政污水处理、化工酸碱储罐、电力脱硫系统、食品制药卫生级测量、仓储物流及暖通空调等领域的液位连续监测中表现卓越。该仪表提供标准8米量程DB版、12米量程DBER版、高精度CER版及ATEX防爆CIS版等多规格可选，支持本地LCD按键与HART手操器双重调试方式，安装仅需G1/2螺纹开孔即可完成，维护量较传统差压液位计降低70%以上，是欧洲原装品质的高性价比通用型超声波液位变送器。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
