一、产品介绍

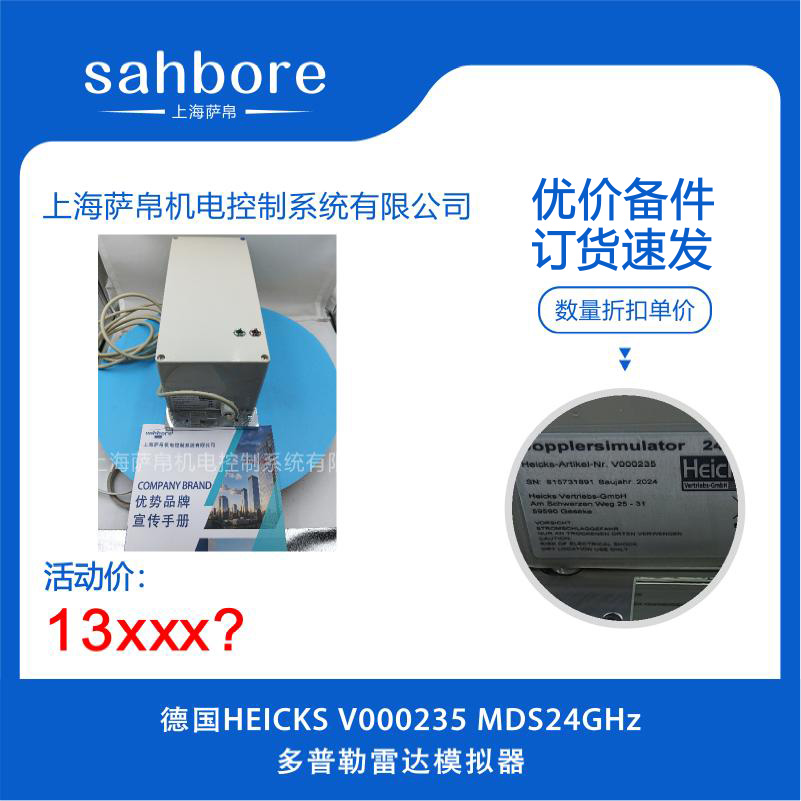

德国HEICKS V000235 MDS24GHz多普勒雷达模拟器是一款专为24GHz频段汽车雷达系统设计的高精度校准与功能测试设备，核心用途是在车间等无移动目标的静止环境中，通过多普勒效应模拟出一辆以特定速度和距离接近的真实车辆，从而使雷达传感器能够识别到一个"运动目标"，解决了传统静态校准器无法被变道辅助雷达检测的技术难题。该模拟器内部集成了机械式多普勒发生器，由精密电机驱动金属风扇叶轮在充满雷达吸收材料的封闭腔体内高速旋转，叶轮旋转产生的周期性波长调制等效于一辆以约23.5公里每小时速度从后方驶近的车辆所产生的雷达反射信号，同时内置混响传感器与电子监控系统实时监测风扇转速，一旦速度偏差超出公差范围绿灯LED即熄灭报警。整机采用塑料外壳搭配铝合金背板结构，防护等级IP20，工作温度覆盖正5至正50摄氏度，是汽车OEM产线出厂校准、4S店售后维修以及雷达研发实验室中不可或缺的专业校准工具。

二、功能特点

1.多普勒效应模拟真实移动车辆
内置金属风扇叶轮以精确可控的转速旋转，通过对24GHz雷达波产生周期性频率调制，使固定安装的模拟器在雷达眼中呈现为一辆以约23.5公里每小时速度接近的移动车辆，反射强度、角度和速度信息均高度接近真实行驶车辆，校准结果可直接用于生产线质量判定。

2.电子校准与角度测量能力测试
专用于测试车辆雷达设备在特定速度和距离下的角度测量能力，同时可完成传感器与保险杠安装偏差的电子校准，通过确定偏置角判断是否需要纠正安装偏差，或用于整个辅助驾驶系统的功能评估，覆盖车道变更辅助、盲点监测等多种雷达应用场景。

3.电子速度监控与绿灯自检功能
内置混响传感器实时监控风扇转速，电子控制系统持续比对实际转速与设定值，速度等级超出公差范围时绿灯LED自动熄灭，操作人员可通过指示灯状态直观判断模拟器是否处于合格工作状态，无需额外仪器即可完成日常点检。

4.紧凑耐用车间级设计
采用适合车间环境的塑料外壳与铝合金背板组合，具备抗冲击、防污、防溅、耐溶剂特性，可适应高大气湿度与严苛环境温度，整机净重仅5.3公斤，便于在产线与维修工位间快速搬运与定位安装。

5.标准化机械接口与十字定位标记
底板刻有十字形定位标记，配合水平仪支架可精确调整模拟器在X轴与Y轴方向的旋转角度，风扇轴侧面标注有22毫米偏移线与上交叉点下方374.5毫米等关键几何尺寸，确保模拟器与被测雷达之间的相对位置可重复、可追溯。

6.OEM原厂兼容即插即用
本型号为OEM Typ 1版本，专为海拉（HELLA）等主流OEM雷达系统适配设计，24V直流供电即插即用，操作界面简洁直观，操作人员无需复杂培训即可完成校准作业，同时HEICKS提供详细操作手册与技术支持。

三、选型指南

1.根据雷达频段确认型号匹配
V000235专为24GHz频段雷达设计，若所用雷达为77GHz频段需选择MDS 77型号（HEICKS于2020年推出的77GHz版本），切勿混用频段以免校准数据失真。

2.根据应用场景确认OEM版本
OEM Typ 1版本专为海拉等特定OEM雷达系统适配，若用于通用后装雷达或第三方品牌雷达，需与供应商确认是否有通用版本可选，避免接口协议不兼容。

3.根据校准需求确认功能配置
若仅需角度测量能力测试，标准版即可满足；若同时需要传感器安装偏差的电子校准功能，需确认模拟器是否支持偏置角输出与校准数据记录。

4.根据工作环境确认防护等级
标准版防护等级IP20、工作温度正5至正50摄氏度，适用于一般车间与维修工位；若用于户外或极端温度环境，需确认是否有扩展温度版本可供选择。

5.根据供电条件确认电源适配
额定电压24V直流，额定电流0.4安培（正常280至400毫安，峰值允许1安培），选型时需确保现场具备稳定的24V直流电源，避免电压波动导致风扇转速不稳。

6.根据使用频率规划备件数量
建议根据产线设备数量与校准频率提前储备1至2台作为备用机，同时定期检查风扇叶片与雷达吸收材料的磨损情况，必要时更换以确保校准精度。

四、技术参数

1.基本规格参数
型号为V000235，系列为MDS 24，类型为24GHz多普勒雷达模拟器，用途为模拟移动车辆进行雷达角度测量能力的电子校准与功能测试，模拟相对速度限定值约23.5公里每小时。

2.电气参数
供电电压24V直流，防护等级IP20，额定电流0.4安培标称值（正常工作280至400毫安，临时峰值允许1安培），功耗约9.6瓦标称值。

3.机械与尺寸参数
整机尺寸400毫米乘150毫米乘175毫米（长乘宽乘高），净重5.3公斤，外壳材质为工程塑料，背板材质为铝合金，底板配有水平仪支架与十字定位标记。

4.环境参数
工作温度正5至正50摄氏度，相对湿度正25摄氏度条件下10%至80%，适应抗冲击、防污、防溅、耐溶剂及高大气湿度环境。

5.监控与指示参数
内置混响传感器监控风扇转速，电子速度控制系统实时比对，绿灯LED指示工作状态正常（i.O.绿灯亮表示速度在公差范围内），速度超差时绿灯熄灭报警。

6.精度参数
模拟相对速度精度约正负0.5%，角度定位精度由底板十字标记与水平仪保证，风扇转速控制精度满足多普勒频移模拟要求，确保雷达角度测量能力测试的可重复性。

五、产品尺寸

1.整机外观尺寸
整体尺寸为400毫米（长）乘150毫米（宽）乘175毫米（高），为紧凑型箱体结构，可轻松放置于车辆保险杠前方或雷达测试台架上，不占用过多工位空间。

2.重量与包装参数
净重5.3公斤，含包装重量约7至8公斤，包装尺寸约450毫米乘200毫米乘200毫米，每箱通常含1台模拟器、1根电源线及1份操作手册。

3.关键定位尺寸
风扇轴侧面偏移线距风扇轴右侧22毫米，上交叉点下方374.5毫米处为下交叉点，风扇上端位于风扇下方42毫米和282毫米处设有定位标记，配合底板十字线可精确对准雷达视场中心。

六、应用领域

1.汽车OEM产线出厂校准
在汽车生产过程中用于对24GHz变道辅助雷达、盲点监测雷达进行出厂前的角度测量能力电子校准与功能测试，确保每辆车的雷达系统在下线前即具备高精度与高可靠性。

2.4S店售后维修与故障诊断
在售后服务中作为检测雷达系统性能与解决故障的核心工具，维修人员可通过模拟器快速判断雷达传感器是否存在安装偏差或性能衰退，大幅缩短维修工时。

3.雷达系统研发与功能验证
在科研测试与雷达研发实验室中用于验证和优化雷达系统的角度测量算法与性能参数，推动24GHz雷达技术在辅助驾驶领域的持续迭代。

4.前车紧急自动刹车系统校准
专用于前车紧急车辆自动刹车（AEB）雷达辅助驾驶系统的校准，通过模拟紧急工况下的车辆运动轨迹与速度变化，为雷达系统提供必要的校准数据，确保自动刹车功能的准确性。

5.车道变更辅助与盲点监测测试
覆盖车道变更辅助（LCA）与盲点监测（BSD）等多种24GHz雷达应用场景的角度测量能力测试，帮助工程师在无实际道路环境下完成完整的功能验证。

6.ADAS传感器综合标定
在高级驾驶辅助系统（ADAS）的综合标定工位中，与其他传感器标定设备配合使用，完成多传感器融合系统中雷达角度参数的精确标定与交叉验证。

七、总结

德国HEICKS V000235 MDS24GHz多普勒雷达模拟器是一款基于多普勒效应原理、专为24GHz汽车雷达系统设计的高精度电子校准与功能测试设备，通过内置机械式多普勒发生器驱动金属风扇叶轮旋转产生精确的波长调制，使固定安装的模拟器在雷达眼中呈现为一辆以约23.5公里每小时速度接近的真实车辆，完美解决了车间静止环境中无法检测移动目标的校准难题。该模拟器整机尺寸400乘150乘175毫米、净重仅5.3公斤，24V直流供电即插即用，内置混响传感器与绿灯自检系统确保速度精度实时可控，工作温度覆盖正5至正50摄氏度、防护等级IP20，适用于汽车OEM产线出厂校准、4S店售后维修、雷达研发实验室及AEB等ADAS系统的角度测量能力验证，是24GHz雷达校准领域中兼具精度、可靠性与易用性的专业级原正备件。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
