一、产品介绍

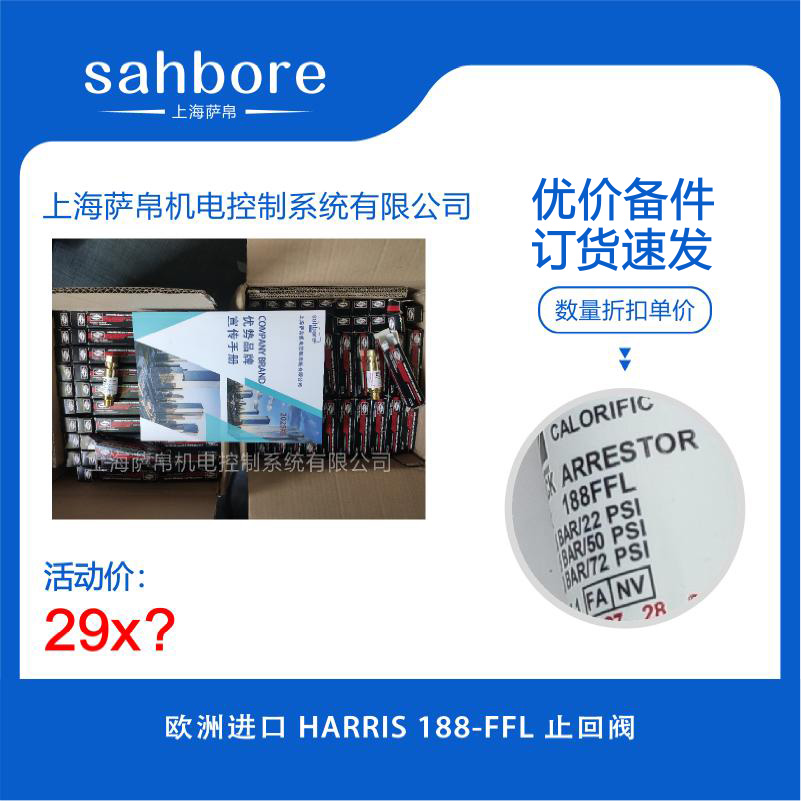

欧洲进口HARRIS 188-FFL止回阀是美国HARRIS公司（现隶属于ERIKS集团）推出的燃气专用回火防止器与内置止回阀一体化产品，型号中FFL即Fuel Gas Flashback Arrestor的缩写，专为乙炔、丙烷、LPG、天然气、氢气等可燃气体回路设计。该产品集成了三重安全防护功能于一体：内置精密弹簧单向阀实现止回功能防止气体倒灌，316L不锈钢烧结金属阻火芯可在回火发生时毫秒级捕捉火焰并降温至燃点以下阻断回火蔓延，内置热敏感熔断元件在软管起火或持续回火时触发熔断强制切断气源。整体采用黄铜阀体配合IP54防护等级设计，工作压力0至5巴，最大流量30000升每小时，适用于焊割工位、气体汇流排、减压器出口及工业炉燃气供应管路等场景，是通过UL、OSHA、EN、CE等多项国际安全认证的燃气安全核心备件。

二、功能特点

1.三重安全防护一体化设计
集单向止回、烧结金属阻火、热熔断切断三重功能于一体，正向气流时弹簧阀瓣自动开启、阻火芯处于待命状态；回火时阀瓣瞬间关闭切断通路，阻火芯捕捉火焰并快速降温，若回火持续则热熔断元件触发强制关断气源，从根本上杜绝回火、逆流与软管起火三大风险。

2.316L不锈钢烧结金属阻火芯
采用316L不锈钢烧结金属材料制成，耐高温、可反复使用，寿命不低于10000次回火防护，能在回火发生的毫秒级时间内将火焰温度降至70至80摄氏度的切断温度以下，响应速度远超传统阻火器。

3.低开启压力大流量通过
开启压力仅50至70毫巴，低压力即可顺畅开启，在0至5巴工作压力范围内最大流量达30000升每小时，对燃气流量阻碍极小，确保焊割设备和工业炉具获得稳定充足的燃气供应。

4.黄铜阀体耐腐蚀抗冲击
阀体采用优质黄铜或青铜材质，耐燃气腐蚀、抗机械冲击，密封面采用优质弹性材料，在正向及回火等异常压力变化下均能保持可靠密封，防止燃气泄漏。

5.标准左旋螺纹即插即用
接口规格为9/16英寸-18UNF左旋螺纹（LH），完全适配标准燃气焊割设备、减压器出口及汇流排管路，安装时无需额外工具或转接件，直接串接即可投入使用。

6.IP54防护适应恶劣工况
整体防护等级达IP54，密封圈采用弹性特氟隆橡胶，能有效阻隔车间粉尘、潮湿及焊接飞溅，适应户外、船舶、矿山等恶劣环境下的长期连续运行。

三、选型指南

1.根据介质类型确认适用性
本型号专为乙炔、丙烷、LPG、天然气、氢气等可燃气体设计，严禁用于氧气等助燃气体，若介质为特殊燃气混合物需与供应商确认阻火芯材质适配性。

2.根据安装位置确认型号
减压器出口、焊炬割炬入口、气体汇流排单路出口等场景选188-FFL即可；若需双向防回火保护（如汇流排总出口），应选188-FFR双向型，切勿混用。

3.根据流量需求确认规格
最大流量30000升每小时，开启压力50至70毫巴，适用于绝大多数焊割设备及中小流量工业炉具；若单路流量超过30000升每小时，需选更大规格或并联多只使用。

4.根据工作压力确认匹配
额定工作压力0至5巴，若现场减压后压力超过5巴需加装调压阀；若为低压应用（如实验室小流量），低开启压力特性可确保灵敏响应。

5.根据防爆需求选配组件
常规工况标准版即可满足；若用于Zone 1或Zone 2防爆区域，可选配ATEX认证防爆电磁阀（Ex d IIC T4）版本，需与现场控制系统信号类型匹配。

6.根据维护周期规划备件
阻火芯为可反复使用件，寿命不低于10000次；热熔断为一次性保护元件，触发后需更换整机，建议根据使用频率提前储备热熔断型整机作为替换备件。

四、技术参数

1.基本规格参数
型号为188-FFL，类型为燃气回火防止器加内置止回阀，适用介质为乙炔、丙烷、LPG、天然气、氢气，接口为9/16英寸-18UNF左旋螺纹，工作压力0至5巴，最大流量30000升每小时。

2.阻火与切断参数
阻火芯材质为316L不锈钢烧结金属，切断温度约70至80摄氏度，热响应迅速；阻火芯寿命不低于10000次回火防护，热熔断为一次性保护触发后需更换整机，开启压力50至70毫巴。

3.阀体与密封参数
阀体材质为黄铜或青铜，密封圈为弹性特氟隆橡胶，防护等级IP54，工作温度覆盖常规工业环境，抗振动性能满足车载及移动设备工况。

4.认证与标准参数
通过UL、OSHA、EN、CE等国际工业安全标准认证，符合燃气设备安全规范，部分配置通过ATEX防爆认证（Ex d IIC T4），符合RoHS环保要求。

5.电气与信号参数
内置20K瞬时安全开关，输出信号可选开关型（24伏直流或交流）或调节型（4至20毫安HART协议），接口标准ISO 5211或NAMUR法兰连接。

五、产品尺寸

1.主体外观尺寸
整体为紧凑型圆柱形结构，高度约50至60毫米（含接口），最大外径约30至35毫米，净重约100至150克级别，窄底板设计便于在焊炬手柄或减压器旁侧安装。

2.接口尺寸
进出口均为9/16英寸-18UNF左旋螺纹，外径约15.8毫米，螺纹长度约10至12毫米，安装开孔与标准减压器出口及焊炬接口完全匹配，无需额外转接件。

3.重量与包装参数
单只净重约120至180克（含阻火芯），包装尺寸约100毫米乘80毫米乘60毫米，每箱通常含1至2只，配有安装说明及出厂检测报告，热熔断型整机需单独包装标识。

六、应用领域

1.焊接与切割工位防回火
安装于氧-乙炔、丙烷焊炬及割炬入口，防止回火火焰逆燃至气瓶或汇流排，是焊接车间最核心的燃气安全防护备件。

2.气体汇流排系统保护
用于多气瓶集中供气管路的每路出口，防止单路回火扩散至整个汇流排系统，保障全厂燃气供应安全。

3.减压器出口安全防护
安装于燃气气瓶减压器下游，保护减压器与上游气瓶免受回火及逆流冲击，是气瓶间的标准安全配置。

4.工业炉与加热设备燃气管路
用于工业炉、退火炉、加热炉等设备的燃气供应管路，防止炉内回火沿管路蔓延至气源，适应高温环境下的长期连续运行。

5.船舶与车载移动供气系统
紧凑结构与抗振动设计使其适配船舶燃气间、车载焊接设备等移动供气场景，IP54防护等级可抵御海水盐雾与振动冲击。

6.防爆特殊环境
选配ATEX认证版本后可用于石油化工、矿山等Zone 1及Zone 2防爆区域的燃气管道，满足特殊行业对电气与燃气安全的双重管控要求。

七、总结

欧洲进口HARRIS 188-FFL止回阀是一款集单向止回、316L不锈钢烧结金属阻火、热熔断强制切断三重安全防护于一体的燃气专用回火防止器，凭借50至70毫巴的超低开启压力、30000升每小时的大流量通过能力、10000次以上的阻火芯寿命以及9/16英寸-18UNF左旋螺纹的即插即用设计，在焊割工位、气体汇流排、减压器出口及工业炉燃气管路等场景中表现卓越。该产品采用黄铜阀体配合IP54防护等级，工作压力覆盖0至5巴，通过UL、OSHA、EN、CE及ATEX等多项国际权威认证，阻火芯可反复使用而热熔断为一次性保护需整机更换，是燃气安全管理中不可或缺的高品质原正备件。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
