一、产品介绍

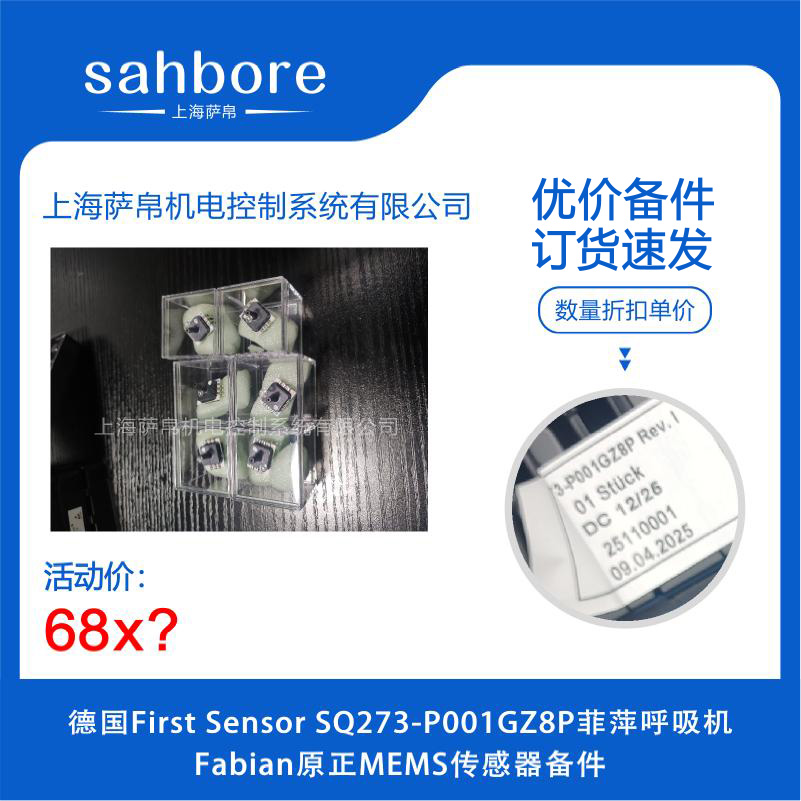

德国First Sensor SQ273-P001GZ8P是菲萍（Fabian）呼吸机专用的高精度MEMS微差压传感器备件，属于SENSORTECHNICS系列。该芯片基于MEMS压阻技术，在单晶硅片上构建硅膜片与惠斯通电桥结构，能够将呼吸管路中极微小的差压变化实时转化为高精度电信号，供主控MCU进行压力闭环控制。芯片内置ASIC信号调理电路，支持模拟电压与数字I²C双输出模式，可直接与系统ADC或I²C总线对接，省去外部放大与滤波电路。其DIP-8金属封装提供优异的电磁屏蔽与抗振动能力，芯片级温度补偿确保在宽温范围内保持高精度输出，是菲萍Fabian系列呼吸机气路压力监测的核心传感备件，也可用于同类呼吸机的维修替换。

二、功能特点

1.高精度微差压测量
SQ273-P001GZ8P默认量程为±20mbar，可定制±5mbar至±500mbar，覆盖从新生儿到成人的通气需求。综合精度达±0.1% FS（25℃时），年漂移小于0.5%，能够精确捕捉气路中极微弱的压力变化，有效避免因压力波动过大对脆弱患者造成气压伤。

2.毫秒级超快响应
传感器响应时间为0.5至1毫秒（10%至90%阶跃），可实时捕捉瞬间压力突变，满足高频振荡通气等高级呼吸模式下的动态监测需求，使控制系统能迅速调整输出以适应实时压力变化。

3.芯片级温度补偿与高稳定性
内置ASIC调理电路集成芯片级一阶温度补偿算法，零点漂移控制在±0.05% FS/°C，灵敏度漂移控制在±0.15% FS/°C（0至50℃区间），长时间运行中测量结果高度一致，大幅减少因传感器漂移导致的治疗中断风险。

4.金属DIP-8封装与电磁屏蔽
采用小型DIP-8金属外壳封装，整体尺寸为9.8毫米乘9.8毫米乘7.2毫米，引脚间距2.54毫米，金属外壳提供优异的电磁屏蔽性能，内部无运动部件，可承受40g振动与2kPa过载，满足MIL-STD-883气密性要求。

5.模拟与数字双输出可选
模拟版本在5V供电时提供典型0.5至4.5V满量程电压输出，便于直接接入仪表放大器；数字版本以I²C接口输出16位分辨率差压数据并附加11位温度数据，更新频率达200Hz，可省去外部放大电路，适配现代医疗设备数字化趋势。

6.高可靠性与宽温适应
抗静电能力达2kV HBM，工作温度范围零下20摄氏度至正85摄氏度，储存温度零下40摄氏度至正125摄氏度，适应医院各类临床环境；通过IEC 60601-1-2电磁兼容性测试，抗干扰能力强。

7.低功耗设计
工作电压支持3.3V或5V DC正负10%，典型电流小于6mA，高阻抗设计减少能耗，有助于延长设备续航并提升系统效率。

三、选型指南

1.根据量程确认型号
SQ273-P001GZ8P默认量程为±20mbar，适用于菲萍Fabian系列呼吸机的常规气路监测；若用于新生儿低通气场景可定制±5mbar量程，若用于高压通气模式可定制±50mbar量程，最大可定制至±500mbar，切勿混用。

2.根据输出信号形式选型
若主控MCU具备I²C接口且希望简化外围电路，可选数字版本（I²C，16位分辨率，200Hz更新率）；若系统采用传统模拟信号链路，则选5V供电的模拟版本（典型输出0.5至4.5V）。

3.根据封装与安装方式确认
本型号为DIP-8金属壳封装，引脚间距2.54毫米，支持直插或折弯后表贴；侧面配备Φ2.5mm软管接头（Barbed端口），兼容呼吸机管路，维修替换时可实现即插即用，大幅缩短设备停机时间。

4.根据工作环境确认
工作温度零下20°C至正85°C已覆盖绝大多数医疗环境；医疗应用建议工作温度控制在0至50°C以获得最佳精度；若介质为高湿气体，需在前端加装隔离膜或干燥罐。

5.根据维修替换需求确认
该备件专为菲萍Fabian系列呼吸机设计，替换时需确认传感器接口、量程及输出信号类型与原机匹配，确保安装密封性和信号兼容性，避免气体泄漏或通信异常。

四、技术参数

1.压力测量参数
压力类型为差压传感器，同时支持差压、表压和压力三种测量模式；默认量程±20mbar，可定制±5mbar至±500mbar；介质为非腐蚀性、非离子工作流体（清洁干燥空气、干燥气体等）；过载压力为2倍额定压力，爆破压力为3倍额定压力。

2.电气参数
模拟版额定供电5V DC，典型满量程输出0.5至4.5V；数字版供电3V至5.5V，I²C接口，16位差压分辨率加11位温度分辨率，更新频率200Hz；典型工作电流小于6mA。

3.精度与温漂参数
综合精度±0.1% FS（25℃时）；零点温漂±0.05% FS/°C；灵敏度温漂±0.15% FS/°C（0至50℃区间）；年漂移小于0.5%；补偿温度范围0°C至50°C（可扩展至70°C）。

4.温度与环境参数
工作温度零下20°C至正85°C；储存温度零下40°C至正125°C；相对湿度10%至95%非冷凝；抗静电2kV HBM；抗振动40g；通过IEC 60601-1-2电磁兼容性测试。

5.物理与封装参数
DIP-8金属外壳整体尺寸约9.8毫米乘9.8毫米乘7.2毫米（长乘宽乘高），引脚长3.6毫米，引脚间距2.54毫米；重量约1.2克（不含线缆）；压力接口为Φ2.5mm软管接头，中心距适配标准呼吸机管路。

五、产品尺寸

1.芯片本体尺寸
MEMS芯片本体尺寸约为1厘米乘1厘米乘3毫米（10mm×10mm×3mm），极为微小，可轻松集成于各类控制板的有限空间内。

2.封装整体尺寸
DIP-8金属外壳整体尺寸约为9.8毫米乘9.8毫米乘7.2毫米（长乘宽乘高），引脚间距2.54毫米，引脚长度3.6毫米，支持直插或折弯表贴安装；净重约1.2克。

3.安装与连接方式
支持DIP直插和折弯表贴两种安装方式，配合板上标准插座即可实现即插即用；侧面Φ2.5mm软管接头可直接插入硅胶软管或经歧管与呼吸机气路连接，大幅简化产线装配和后期维修更换流程。

六、应用领域

1.菲萍Fabian呼吸机气路监测
作为核心传感芯片集成于菲萍Fabian系列呼吸机中，实时监测气道与大气之间的微差压，实现流量计算与患者自主呼吸触发同步，其高精度可有效防止气压伤，保障脆弱患者治疗安全。

2.同类呼吸机维修替换
用于Drager Evita、Hamilton G5等同类机型的气流监测模块维修替换，当原机差压传感器故障导致压力检测异常时，该备件可快速恢复设备对管路压力的精准监测能力。

3.新生儿与小儿呼吸支持
选择±5mbar小量程版本，适配新生儿及低体重儿的低通气压力需求，精确监测气道压力变化，支持CPAP、同步间歇正压通气等模式。

4.CPAP与无创通气设备
用于持续正压通气设备中的气道压力监测，帮助设备根据患者呼吸状态实时调整输出压力，提升无创通气的舒适性和治疗效果。

5.麻醉呼吸机与气腹机
在手术麻醉场景中用于监测和控制麻醉气体的输送压力，也可用于气腹机的腹腔压力监测，确保手术过程中气压稳定。

6.高频振荡通气系统
凭借0.5至1毫秒的快速响应能力，精准控制高频振荡通气中的微小压力波动，满足60至90次每分钟的高频通气需求。

7.工业微差压监测
可用于检测高效过滤器两侧的压降以判断滤芯堵塞程度，或在楼宇自控系统中对风阀、变风量末端进行闭环控制，亦可用于气体流量标定装置与便携式微差压计。

七、总结

德国First Sensor SQ273-P001GZ8P是菲萍Fabian呼吸机专用的高精度MEMS微差压传感器备件，凭借±0.1% FS的测量精度、0.5至1毫秒的毫秒级响应速度、芯片级温度补偿带来的年漂移小于0.5%的优异长期稳定性以及DIP-8金属外壳的电磁屏蔽与抗振动能力，在医疗级压力测量领域表现卓越。该芯片内置ASIC调理电路，支持模拟电压与数字I²C双输出模式，可灵活适配不同系统架构，省去外部放大与滤波电路，大幅简化维修替换流程。默认±20mbar量程可定制至±5mbar至±500mbar，配合Φ2.5mm软管接头与2.54毫米标准引脚间距，实现即插即用。无论是在菲萍Fabian系列呼吸机的原装配套、同类机型的维修替换，还是在新生儿呼吸支持、高频振荡通气、麻醉气腹机等高要求临床场景中，SQ273-P001GZ8P都能提供稳定可靠的压力数据支撑，是高端呼吸机实现精准治疗与快速维修不可或缺的核心传感备件。
