一、产品介绍

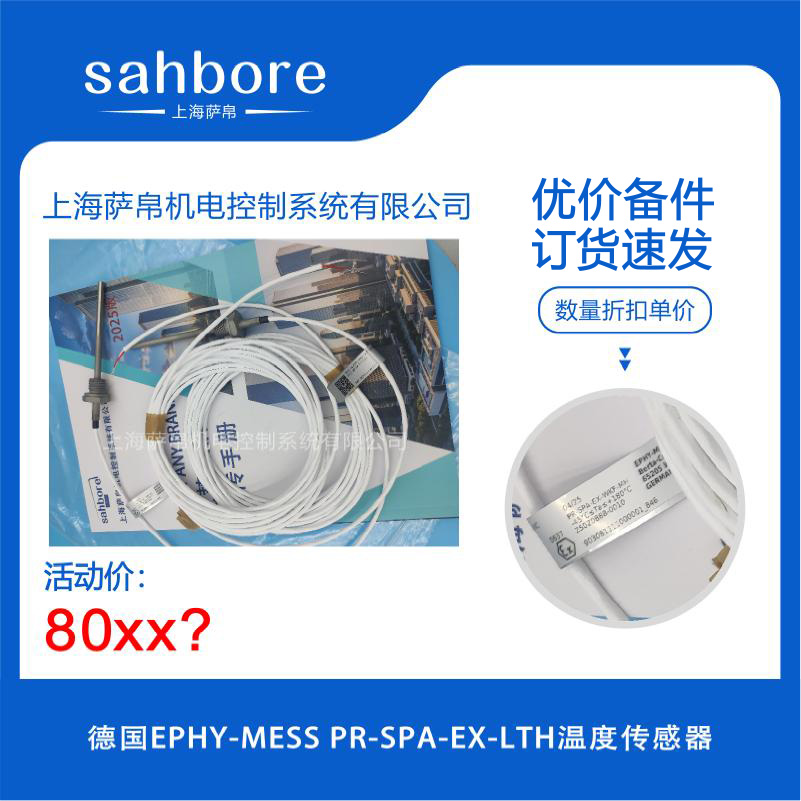

德国EPHY-MESS PR-SPA-EX-LTH温度传感器是EPHY-MESS公司推出的一款本质安全与增安型双重防爆铂热电阻温度传感器，属于PR系列工业热电阻产品线中的轴承/轴瓦安装专用型号。该传感器以Pt100铂电阻为核心感温元件，通过导线电阻随温度线性变化的原理实现高精度温度-电阻转换，专为旋转机械轴承座、齿轮箱、电机轴瓦等嵌入式盲孔安装场景设计。"EX"代表其同时满足ATEX与IECEx国际防爆认证，支持本质安全型（Ex ia IIC T6-T3 Gb）与增安型（Ex e IIC T6-T3 Gb）两种防爆形式，适配Zone 1/Zone 21爆炸性气体环境与Zone 2/Zone 22粉尘环境。"LTH"为结构配置代号，其中"L"代表带固定长度的耐高温屏蔽电缆（绝缘等级T，耐受180℃），"T"代表耐高温线缆绝缘，"H"代表双支Pt100感温元件实现冗余测量，大幅提升安全监测可靠性。该产品广泛应用于防爆电机轴承温度监测、煤矿提升机与风机绕组温度保护、化工泵与压缩机轴瓦测温等高危工业场景，是替代传统非防爆温度计与分立式防爆变送器方案的高集成度一体化温度监测核心元件。

二、功能特点

1 本质安全与增安双重防爆认证
同时通过本质安全型（Ex ia IIC T6-T3 Gb）与增安型（Ex e IIC T6-T3 Gb）双重防爆认证，覆盖II 2G（气体）与II 2D（粉尘）两大危险区域，温度级别覆盖T6至T3（85℃至200℃），满足ATEX 1291X与IECEx IBE 14.0048X双重国际标准，可直接安装于爆炸性气体与粉尘环境中，无需额外配置安全栅即可接入本质安全回路。

2 双支Pt100冗余测量设计
"H"配置内置两支独立Pt100感温元件，可同时输出两路温度信号或实现信号交叉验证，当任一支感温元件发生故障时另一支仍可正常工作，满足安全仪表系统（SIS）对冗余监测的严格要求，大幅提升关键设备温度监控的可靠性与可用性。

3 A级高精度铂电阻测温
感温元件符合DIN EN 60751标准，精度等级A级（±0.15+0.002|t|℃），在-40℃至+180℃全量程范围内提供线性度极佳的温度-电阻转换，测量电流推荐0.3mA至1mA，自热效应极低（自热系数0.4K/mW），确保测量数据真实反映被测面温度而非传感器自身发热。

4 耐高温屏蔽电缆抗电磁干扰
配备固定长度的屏蔽连接电缆，绝缘等级T可耐受180℃高温，屏蔽层单端接地可有效抑制变频器、接触器等强电磁干扰源产生的噪声，适配工业现场复杂布线环境，支持2线制、3线制、4线制三种接线方式以抵消导线电阻误差。

5 不锈钢防护结构抗振耐冲击
感温元件封装于不锈钢保护管内，经灌封工艺密封，整体防护等级IP65，可抵御粉尘侵入与短时浸水，抗振动符合DIN 60373 Cat.3标准（10Hz至55Hz双振幅0.75mm各方向2小时），抗冲击≥100g，完全适配电机、泵、风机等高频振动设备的恶劣安装工况。

6 专用轴承座嵌入式安装设计
采用滑动螺栓与夹环固定结构，专用于电机、发电机、驱动装置等设备的轴承座盲孔安装，直角电线接口使传感器可直接安装在机器外壳附近，电缆出口方向可根据现场要求调整，安装深度预留≥30mm以保障测量响应速度。

三、选型指南

1 确认危险区域与防爆等级匹配
若安装于Zone 1/Zone 21爆炸性气体环境，必须选择Ex ia本质安全型版本；若为Zone 2/Zone 22非爆炸性但可燃粉尘环境，可选择Ex e增安型版本；若同时存在气体与粉尘风险，需确认是否同时具备II 2G与II 2D双认证，不可混用。

2 确认感温元件数量与配置
"H"版本为双支Pt100冗余配置，若仅需单点测量且无安全冗余要求，可选择标准单支版本以降低成本；若需接入安全仪表系统（SIS）实现SIL认证回路，必须选择双支"H"版本。

3 确认温度量程与精度等级
标准测量范围-40℃至+180℃，若实际工况超过此范围（如高温齿轮箱可达+250℃），需选配耐更高温度等级的定制版本；精度等级A级（±0.15+0.002|t|℃）为标准配置，若需更高精度可咨询B级（±0.3+0.005|t|℃）或1/3DIN级版本。

4 确认接线方式与电缆长度
支持2线制、3线制、4线制三种接线，若现场控制器仅支持2线制输入则选2线制版本；若需长距离传输且要求高精度，必须选择3线制或4线制以消除导线电阻误差；"L"代表固定长度电缆，若需定制长度需提前与供应商确认。

5 确认安装接口与保护管尺寸
标准版本采用G 1/2"螺纹接口与滑动螺栓+夹环安装，保护管直径通常为6mm，长度根据型号不同有150mm、200mm、250mm、320mm等规格可选，选型前需确认轴承座盲孔直径与深度是否匹配。

6 确认是否需要配套安全栅
本质安全型（Ex ia）版本接入控制系统时必须配合本质安全型安全栅使用，确保回路电压≤24V、电流≤1mA；增安型（Ex e）版本可直接接入PLC模拟量输入模块，但仍需确认系统是否支持增安型输入配置。

四、技术参数

1 型号规格
产品型号PR-SPA-EX-LTH，属于EPHY-MESS PR系列铂电阻温度传感器，SPA为轴承/轴瓦安装型，EX为防爆型（Ex ia/Ex e双重认证），LTH为双支感温元件+固定长度耐高温屏蔽电缆配置，感温元件Pt100（EN 60751），精度等级A级。

2 温度参数
测量范围-40℃至+180℃（标准），短时可达+200℃；精度A级：±0.15+0.002|t|℃（0℃时±0.15℃）；B级可选：±0.3+0.005|t|℃；测量电流推荐0.3mA至1mA，最大1mA；自热系数0.4K/mW（0℃时）。

3 电气参数
感温元件Pt100，0℃时标准电阻100Ω，温度系数3.90802×10⁻³/℃；支持2线制、3线制、4线制接线；绝缘电阻≥100MΩ（500V DC测量）；介电强度0.5kV AC持续1分钟（绕组与外壳之间）；绝缘等级F级。

4 防爆参数
防爆认证：ATEX 1291X（II 2G Ex ia IIC T6-T3 Gb / II 2D Ex ia IIIC T80℃-T180℃ Db）+ IECEx IBE 14.0048X；增安型：II 2G Ex eb IIC T6-T3 Gb / II 2D Ex tb IIIC T80℃-T180℃ Db；温度级别T3（200℃）至T6（85℃）可选。

5 环境参数
工作温度-40℃至+180℃，存储温度-50℃至+200℃；工作湿度最大70%RH（无凝露）；抗振动10Hz至55Hz双振幅0.75mm各方向2小时；抗冲击≥100g；防护等级IP65（探头装配后）。

6 材质参数
保护管材质不锈钢（VSB柔性不锈钢护套），夹环材质黄铜或钢制（绝缘保护管需配特氟龙夹环），电缆屏蔽层为耐高温编织屏蔽，电缆绝缘材质耐180℃（T级），外壳与接线连接器为耐腐蚀金属材质。

五、产品尺寸

1 整体外形尺寸
PR-SPA-EX-LTH为轴承座嵌入式安装设计，保护管直径通常为6mm，长度根据具体型号有150mm、200mm、250mm、320mm等规格，整体呈细长柱状，直角电缆出口设计使传感器可紧贴机器外壳安装，不占用额外径向空间。

2 保护管与安装尺寸
保护管外径6mm，配合G 1/2"螺纹接口安装，滑动螺栓+夹环固定结构，夹环外径约10mm至12mm，安装扭矩8-12N·m，安装时保护管需全长装入盲孔以确保热接触良好，预留安装深度≥30mm。

3 接线端子尺寸
底部配备EM24或LT24标准连接器，接线端子间距5.08mm，适配0.5mm²至2.5mm²导线，2/3/4线制端子分区布置，支持快速插拔接线，直角出线设计方便在狭窄空间内完成布线。

4 重量尺寸
整机重量约0.15kg至0.3kg（视保护管长度而定），属于超轻量化设计，单人即可完成安装与拆卸，不对轴承座结构产生额外载荷，滑动螺栓连接支持免工具快速更换。

5 电缆尺寸
"L"配置为固定长度耐高温屏蔽电缆，绝缘等级T（耐180℃），屏蔽层单端接地，电缆外径约5mm至8mm（含屏蔽层），长度根据型号定制，出厂前已完成与传感器的永久连接与密封。

六、应用领域

1 防爆电机轴承温度监测
广泛用于安装在Zone 1/Zone 2爆炸性气体环境中的防爆电机轴承座温度监测，双支Pt100冗余设计满足电机过热保护的安全回路要求，IP65防护与抗振结构适应电机运行时的振动与油污环境。

2 煤矿提升机与风机绕组保护
应用于煤矿井下提升机、通风风机等设备的绕组与轴承温度监控，Ex ia本质安全认证满足煤矿MA安全标志要求，耐高温电缆适配井下高温高湿环境，实时温度数据接入PLC实现超温报警与联锁停机。

3 化工泵与压缩机轴瓦测温
用于化工行业输送易燃易爆介质的泵与压缩机轴瓦温度监测，II 2D粉尘防爆认证覆盖化工粉尘环境，不锈钢保护管耐受酸碱腐蚀，4-20mA信号输出可接入DCS系统实现远程集中监控。

4 风力发电齿轮箱监测
应用于风电齿轮箱轴承与油温监测，抗振动Cat.3等级适应齿轮箱高频振动工况，双支冗余设计满足风电行业对关键测点可用性的高要求，耐低温-40℃启动适配寒冷地区风场。

5 石油天然气井口设备
用于石油钻井平台、天然气处理站等爆炸性气体环境中的阀门、泵组轴承温度监测，ATEX与IECEx双认证满足海洋石油平台的国际安全规范，增安型配置适配非爆炸性但含可燃气体的区域。

6 制药与食品洁净环境
不锈钢材质与IP65防护满足GMP环境要求，无活动易损件设计避免颗粒污染，Pt100高精度测温适配制药冻干机、食品烘焙设备等对温度控制精度要求严格的工艺场景。

七、总结

德国EPHY-MESS PR-SPA-EX-LTH温度传感器是一款将本质安全与增安双重防爆认证、A级高精度双支Pt100冗余测温、耐180℃高温屏蔽电缆与轴承座嵌入式安装完美融合于6mm超细不锈钢保护管中的工业级防爆温度监测仪表，它以Ex ia/Ex e双重防爆形式彻底解决了传统温度计无法直接安装于Zone 1/Zone 2爆炸性气体与粉尘环境的行业痛点，以±0.15+0.002|t|℃的A级精度与0.4K/mW的极低自热系数确保了全量程范围内测量数据的真实可靠，以双支感温元件冗余设计满足了安全仪表系统对故障容错的严格要求，以IP65防护与DIN 60373 Cat.3抗振等级征服了电机、泵、风机等高频振动设备的恶劣安装环境，以耐180℃屏蔽电缆与单端接地设计大幅降低了强电磁干扰现场的信号噪声，同时凭借滑动螺栓+夹环的免工具快速安装方式与直角出线的紧凑结构大幅降低了现场部署难度与轴承座空间占用。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
