一、产品介绍

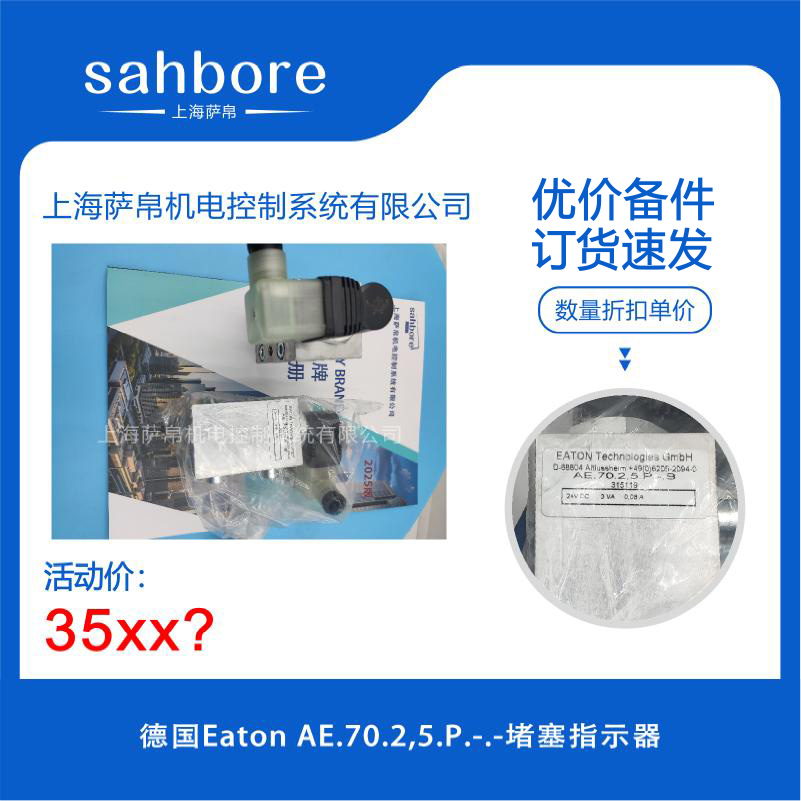

德国Eaton AE.70.2,5.P.-.-堵塞指示器是伊顿（Eaton）公司推出的一款高性能液压与润滑系统专用堵塞监测仪表，属于AE系列过滤器堵塞指示器产品线。该指示器基于差压检测原理，通过监测过滤器进出口之间的压差变化来判断滤芯是否发生堵塞，当压差达到预设报警值（本型号为2.5bar）时，同步触发红色LED视觉指示灯与无源电气开关信号，实现本地与远程双重报警。产品最大工作压力达6000psi（420bar），工作温度范围覆盖-10℃至+80℃，采用G 1/2"外螺纹接口安装，防护等级IP65，适用于工程机械、工业液压站、风电齿轮箱、冶金设备及化工管道等多种高压液压与润滑系统场景，是替代传统压差表与独立压力开关组合方案的高集成度一体化堵塞监测仪表。

二、功能特点

1 电气与视觉双重报警输出
当过滤器进出口压差达到2.5bar设定值时，指示器正面红色LED指示灯立即点亮提供现场视觉确认，同时内部无源电气开关信号输出可直接接入PLC、DCS或报警系统实现远程监控，双通道报警确保任何单一通道失效时另一通道仍可正常工作，大幅提升系统安全性。

2 6000psi高压耐受能力
最大工作压力达420bar（6000psi），完全满足高压液压与润滑系统的监测需求，内部密封结构经高压验证，长期运行无泄漏风险，适用于挖掘机、注塑机、压铸机等高压工况设备。

3 快速响应与高精度检测
压差检测响应时间≤0.5秒，可在过滤器堵塞初期即捕捉到压差变化趋势并触发报警，避免因响应滞后导致的系统过载或滤芯破裂，为维护人员争取充足的处理时间。

4 IP65高防护紧凑设计
整体防护等级达IP65，可有效抵御粉尘侵入与低压水喷射，铝合金主体配合密封结构适应潮湿、多尘、油污等恶劣工业现场环境，G 1/2"螺纹接口支持快速安装与拆卸，体积紧凑不占用额外安装空间。

5 宽温度范围与多介质兼容
工作温度范围-10℃至+80℃（短时可达+100℃），密封材料可选腈橡胶NBR或氟橡胶Viton，兼容矿物油、合成液压油、水基流体及H1级食品级润滑油等多种介质，满足从寒冷户外到高温车间的全环境应用。

6 无活动易损件免维护
指示器内部无机械运动部件，不存在磨损、卡滞或漂移问题，长期运行无需定期校准或更换零件，安装后即可实现持续稳定的堵塞监测，大幅降低维护成本与停机时间。

三、选型指南

1 确认报警压差值是否匹配
本型号AE.70.2,5.P.-.-的预设报警压差为2.5bar，若现场过滤器正常工作压差范围不同（如1.0bar或4.0bar），需选择对应报警值的型号（如AE.70.1,0.P或AE.70.4,0.P），选型前需先确认过滤器的额定压差参数。

2 确认工作压力是否在420bar以内
本型号最大工作压力为6000psi（420bar），若系统工作压力超过此值，需选择更高压力等级的AE系列型号或咨询Eaton定制方案，不可超压使用。

3 确认信号输出类型
本型号为无源电气开关输出（干接点），支持DC 24V等工业控制电压，若需4-20mA模拟量输出或RS485通讯功能，需选配带模拟量输出或通讯接口的高配版本。

4 确认密封材质与介质兼容性
标准版密封材质为腈橡胶NBR，适用于矿物油与合成液压油；若介质为水基流体或高温油，需选配氟橡胶Viton密封版本；若用于食品行业，需确认是否兼容H1级润滑油。

5 确认安装接口与空间
本型号采用G 1/2"外螺纹接口，安装前需确认系统管路上有对应的G 1/2"螺纹接口或可加装转接头，安装空间需预留至少49mm×87mm×144mm的净尺寸。

6 确认是否需要不锈钢材质
标准版主体材质为铝合金，若安装环境腐蚀性强（如化工、海洋环境），可选配不锈钢316L材质版本，以获得更强的耐腐蚀能力与更长的使用寿命。

四、技术参数

1 型号规格
产品型号AE.70.2,5.P.-.-，属于Eaton AE系列过滤器堵塞指示器，报警压差2.5bar，电气/视觉双信号输出，G 1/2"螺纹连接，Eaton官网目录号315119。

2 压力参数
最大工作压力6000psi（420bar），报警压差2.5bar（36psi），响应时间≤0.5秒，耐压测试按照标准工况执行，长期工作无漂移。

3 温度参数
工作温度-10℃至+80℃，短时最高可达+100℃，存储温度-25℃至+85℃，温度漂移极低，全温度范围内报警精度保持稳定。

4 电气参数
无源电气开关输出，支持DC 24V等工业控制电压，触点容量满足标准PLC数字量输入模块要求，LED指示灯为红色高亮型，功耗极低。

5 材质参数
主体材质铝合金（标准）/不锈钢316L（可选），密封材质腈橡胶NBR（标准）/氟橡胶Viton（可选），符合DIN EN 61140 Class 2防护标准。

6 防护与安装参数
防护等级IP65，连接方式G 1/2"外螺纹，安装扭矩约30-50N·m，产品长度87mm、高度144mm、宽度49mm，重量约0.725kg。

五、产品尺寸

1 整体外形尺寸
产品长度（深度）87mm，高度144mm，宽度49mm，属于紧凑型柱状设计，可轻松安装于过滤器进出口之间的管路上，不对系统布局产生额外空间负担。

2 接口尺寸
采用G 1/2"外螺纹接口，螺纹深度约11mm至14mm，配合标准G 1/2"安装孔或转接头使用，安装开孔尺寸需配合管路设计预留。

3 指示灯区域尺寸
正面配备红色LED指示灯，灯罩直径约10mm至12mm，在暗光环境下可视距离超过10米，配合电气开关实现双重报警确认。

4 重量尺寸
整机重量约0.725kg，属于轻量化设计，单人即可完成安装与拆卸操作，螺纹连接方式支持免工具快速更换。

5 接线区域尺寸
电气输出端子位于指示器底部或侧面，接线空间充足，适配0.5mm²至2.5mm²导线，支持快速插拔接线，无需专用工具。

六、应用领域

1 工程机械液压系统
广泛用于挖掘机、起重机、装载机等工程机械的液压回路过滤器堵塞监测，6000psi高压耐受能力完全匹配工程机械高压液压系统，双重报警信号可接入车载监控系统实现远程预警。

2 工业液压站与注塑机
应用于注塑机、压铸机、冲床等设备的液压站过滤器状态反馈，2.5bar报警压差适配大多数工业液压过滤器的正常工作范围，IP65防护等级可抵御车间油污与粉尘侵蚀。

3 风电齿轮箱润滑监测
实时监测风力发电机组齿轮箱润滑油过滤器的堵塞状态，预防因滤芯堵塞导致的润滑油供给不足与齿轮磨损，延长齿轮箱使用寿命，降低风电场运维成本。

4 冶金与矿山设备
用于高炉、连铸机、轧钢设备等冶金场景的润滑回路压差报警，以及矿山机械液压系统的过滤器状态监测，宽温度范围适应冶金车间的高温与户外矿山的低温环境。

5 化工与食品加工
化工管道中监测过滤器压差防止杂质进入反应釜，食品加工场景可选配H1级润滑油兼容版本，不锈钢材质可选配以满足卫生级要求，符合GMP与HACCP标准。

6 船舶与海洋工程
适用于船舶液压系统、海洋平台液压回路的过滤器堵塞监测，不锈钢版本配合IP65防护等级可抵御海洋高盐雾腐蚀环境，无活动易损件设计适应船舶长期连续运行需求。

七、总结

德国Eaton AE.70.2,5.P.-.-堵塞指示器是一款将2.5bar差压报警、红色LED视觉指示与无源电气开关输出完美集成于87mm×144mm×49mm紧凑铝合金壳体中的高集成度液压润滑系统堵塞监测仪表，它以≤0.5秒的快速响应速度彻底解决了传统压差表响应迟缓导致过滤器过载的痛点，以6000psi（420bar）的高压耐受能力征服了工程机械与工业液压站的极端工况需求，以IP65防护等级与-10℃至+80℃的宽温域适应了从寒冷矿山到高温冶金车间的全环境应用，以无源电气开关与LED双信号输出实现了本地与远程的双重安全预警，同时凭借G 1/2"螺纹快速安装、无活动易损件免维护设计与NBR/Viton双密封材质的多介质兼容性大幅降低了现场部署与后期维护成本。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
