一、产品介绍

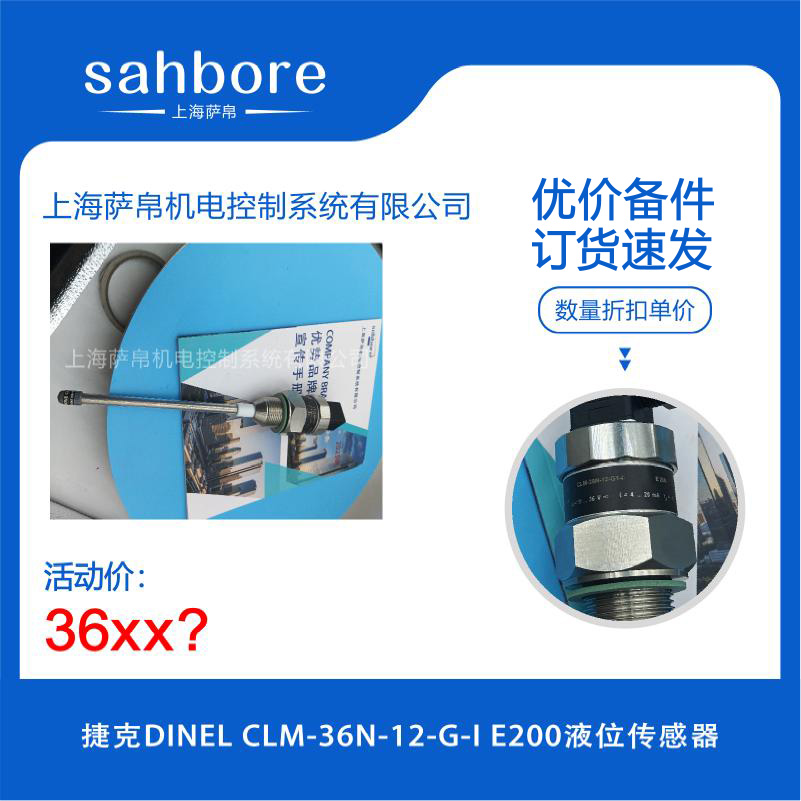

捷克DINEL CLM-36N-12-G-I E200液位传感器是捷克DINEL公司推出的一款高性能导电液体液位传感器，属于CLM-36系列电容式液位传送器产品线。该传感器基于电容式测量原理，专为导电液体的连续液位测量而设计，采用FEP氟化乙烯丙烯涂层棒状电极与不锈钢外壳结构，可直接插入容器、筒仓、水池、水库等被测介质中进行实时液位监测。CLM-36N-12-G-I E200中的"E200"代表电极长度为200mm（即有效测量范围），"G"代表G1"螺纹过程连接，"I"代表可拆卸电子模块设计，整体以高精度、强耐腐蚀与便捷维护三大核心优势，替代传统浮球式或投入式液位计，成为石油化工、电力冶金及水处理行业中导电液体液位连续测量的标准化工业解决方案。

二、功能特点

1 FEP涂层电极强耐腐蚀
传感器棒状电极采用FEP（氟化乙烯丙烯）涂层处理，兼具优异的耐化学腐蚀性能与良好的绝缘特性，可在强酸、强碱及各类腐蚀性导电介质中长期稳定工作，电极环境温度耐受范围达-40℃至+200℃，远超普通不锈钢电极的耐受极限。

2 高精度连续液位测量
采用先进的电容式传感技术，通过检测电极与液体之间的电容变化实现液位的连续精确测量，测量精度达满量程的±1%，温度漂移极低（max 0.04%/K），确保全量程范围内的测量数据真实可靠，适用于对液位控制精度要求较高的工艺场景。

3 可拆卸电子模块设计
传感器的电子模块采用可拆卸结构，用户无需将传感器从工艺管道或容器中取出即可完成调试、校准与维修，大幅缩短停机维护时间，降低现场维护的操作难度与安全风险。

4 多信号输出灵活适配
支持4-20mA电流输出（两线制）与0-10V电压输出（两线/三线制）两种标准信号，可根据现场PLC、DCS或控制器的输入要求灵活选择，兼容NPN与PNP双极性输出，即插即用。

5 不锈钢外壳高防护等级
外壳与安装结构均采用不锈钢材质制造，整体防护等级达IP65至IP67，可抵御粉尘侵入与短时浸水，适应潮湿、多尘及户外等恶劣工业现场环境，工作环境温度范围覆盖-40℃至+85℃。

6 棒状电极直插式安装
采用G1"螺纹过程连接（"G"代号），棒状电极可直接插入被测液体中，无需额外导波管或反射板，安装结构简洁、占用空间小，特别适合油箱、水槽、反应釜等开口容器的液位监测。

三、选型指南

1 确认被测介质为导电液体
CLM-36系列基于电容式原理工作，仅适用于电导率≥5μS/cm的导电液体（如水、酸碱溶液、盐水、油类乳化液等），若被测介质为非导电液体（如纯油、有机溶剂），需改用DINEL ULM超声波系列液位计。

2 确认电极长度与量程匹配
E200代表电极有效长度为200mm，若实际液位变化范围超过200mm，需选择E400、E600等更长电极版本；若液位变化范围较小（如50mm以内），可选短电极版本以获得更高分辨率。

3 确认过程连接方式
"G"代表G1"螺纹连接（约33.2mm外径），若现场工艺接口为法兰连接（如DN50、DN80）或Tri-Clamp卫生级接口，需选择对应过程连接代号的型号（如"C"代表Tri-Clamp），不可混用。

4 确认输出信号类型
若现场控制器仅支持电流输入，选择4-20mA两线制版本；若控制器支持电压输入且需长距离传输（信号衰减小），可选0-10V三线制版本；若需接入安全仪表系统，确认是否需要额外的安全认证版本。

5 确认工作环境与温度
标准工作环境温度为-40℃至+85℃，若现场温度超出此范围（如极寒户外-50℃或高温锅炉房+100℃），需确认FEP涂层电极的耐温极限是否满足，并评估不锈钢外壳的密封件材质是否需要升级。

6 确认是否需要防爆认证
标准版CLM-36N-12-G-I E200为非防爆型号，若应用于石油化工等防爆区域（Zone 1/Zone 2），需选择对应防爆认证版本（如Ex d IIC T4或Ex ia IIC T4），并确认安装现场的防爆等级要求。

四、技术参数

1 型号规格
产品型号CLM-36N-12-G-I E200，属于DINEL CLM-36系列电容式导电液体液位传感器，测量原理为电容式，电极长度200mm，过程连接G1"螺纹，电子模块可拆卸（I型），供电电压7-36V DC。

2 测量参数
测量范围0至200mm（对应E200电极长度），测量精度±1%满量程，温度漂移max 0.04%/K，分辨率优于1mm，响应时间≤500ms，适用于电导率≥5μS/cm的导电液体。

3 电气参数
供电电压7-36V DC，电流输出4-20mA（两线制，负载≤500Ω），电压输出0-10V（两线/三线制），输出类型可选NPN或PNP，功耗≤1W。

4 材质参数
外壳材质为不锈钢（1.4404/316L可选），棒状电极材质为不锈钢基体+FEP涂层，过程连接材质为不锈钢G1"螺纹，密封材质为FKM/EPDM可选。

5 环境参数
工作温度-40℃至+85℃，电极耐温-40℃至+200℃，存储温度-40℃至+90℃，防护等级IP65/IP67，耐振动10Hz至55Hz双振幅0.75mm各方向2小时。

6 过程连接参数
连接螺纹G1"（BSP 1"），螺纹深度约11mm至14mm，配合标准G1"安装孔使用，安装扭矩约30-50N·m，确保密封可靠不泄漏。

五、产品尺寸

1 电极长度尺寸
棒状电极有效测量长度为200mm（即"E200"所指），电极外径约6mm至8mm（含FEP涂层），总插入深度约210mm至220mm（含螺纹连接段），可根据容器深度灵活调整安装位置。

2 整体外形尺寸
传感器主体直径约36mm（对应CLM-36系列命名），电子模块部分长度约80mm至100mm，总长度（含电极）约280mm至300mm，属于紧凑型棒状结构，可轻松安装于标准G1"工艺接口上。

3 过程连接尺寸
G1"螺纹外径约33.2mm，螺距约11牙/英寸，配合标准G1"安装接头或法兰使用，安装开孔直径约38mm至40mm（含密封余量）。

4 电子模块尺寸
可拆卸电子模块尺寸约80mm×40mm×35mm（长×宽×高），重量约150g至200g，配备标准电缆引出口（M20×1.5或PG9），可选配0.5m至5m预制电缆。

5 重量尺寸
传感器总重量约300g至450g（含电极与电子模块，视电缆长度而定），属于轻量化设计，不对安装结构产生额外载荷负担。

六、应用领域

1 石油化工液位监控
广泛用于油罐、油槽、反应釜中各类导电液体（如盐水、酸碱液、乳化液等）的连续液位测量与报警控制，FEP涂层电极可耐受多数化工介质的长期腐蚀，替代传统浮球液位计实现无机械运动部件的免维护测量。

2 电力行业水处理
应用于电厂锅炉、冷却塔、凝结水箱、除盐水箱等设备的液位连续监测，4-20mA标准信号可直接接入DCS系统实现自动补水与溢流保护，耐高温电极可承受+200℃的极端工况。

3 冶金与矿业
用于冶金厂酸洗槽、电镀液槽、矿浆池等腐蚀性导电介质的液位测量，不锈钢外壳与FEP涂层的双重防护确保在强酸强碱环境下的长期稳定运行。

4 食品与水处理行业
在食品饮料、制药纯水及市政水处理场景中，CLM-36的卫生级版本（配合Tri-Clamp连接）可满足卫生级要求，不锈钢材质符合食品接触标准，电容式测量无汞无污染。

5 环保与污水处理
用于污水处理厂调节池、沉淀池、污泥浓缩池等场所的导电液体液位监测，IP67防护等级可抵御潮湿多尘的户外安装环境，低功耗设计适合太阳能供电的远程监测站。

6 汽车与机械制造
应用于汽车涂装线电泳槽、切削液槽、清洗液槽等工业设备的液位连续控制，紧凑尺寸适应设备内部狭小的安装空间，可拆卸电子模块支持不停机维护。

七、总结

捷克DINEL CLM-36N-12-G-I E200液位传感器是一款将200mm FEP涂层棒状电极与G1"螺纹直插式安装完美结合的电容式导电液体液位传感器，它以FEP涂层电极彻底解决了强酸强碱等腐蚀性介质中普通不锈钢电极快速失效的行业痛点，以±1%满量程精度与0.04%/K的极低温度漂移实现了全工况下的高可靠连续测量，以可拆卸电子模块设计将维护停机时间压缩至最低，以IP65/IP67防护等级与-40℃至+85℃的宽温域征服了户外、潮湿、高温等极端安装环境，同时凭借4-20mA与0-10V双输出信号的灵活适配能力满足了从简单液位显示到DCS集成控制的全场景需求。对于需要在石油化工、电力水处理、冶金环保及食品制药等场景中对导电液体进行精确连续液位测量且对耐腐蚀性、安装便捷性与信号兼容性有严格要求的工程项目，CLM-36N-12-G-I E200凭借其20余年欧洲品牌的技术积淀与CLM-36系列的成熟产品线，提供了远超传统浮球式液位计与投入式液位变送器的测量精度、环境适应性与全生命周期经济性，是导电液体液位连续监测领域值得信赖的专业工业解决方案。
