一、产品介绍

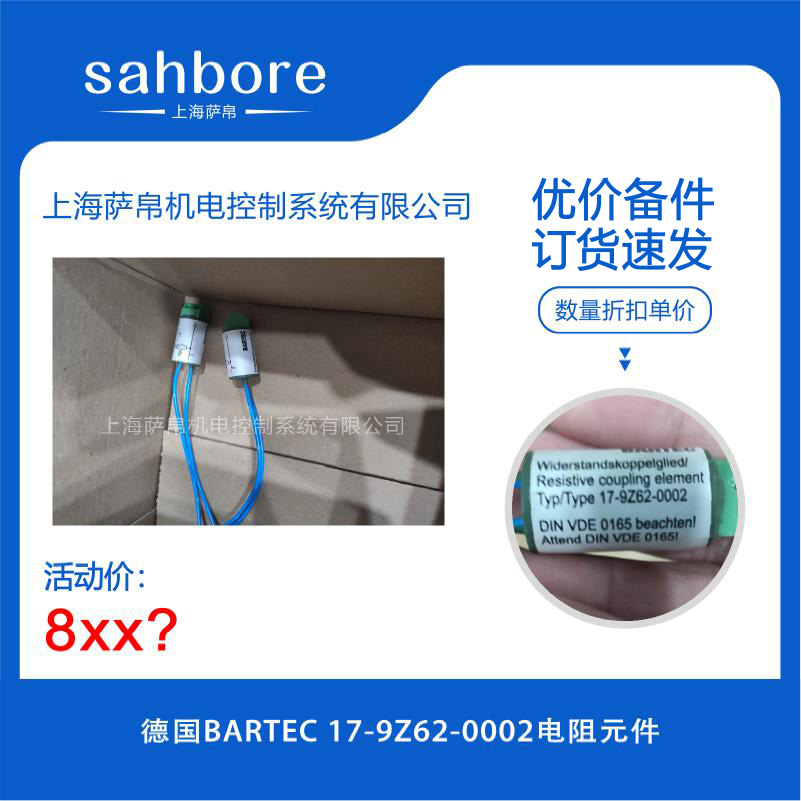

德国BARTEC 17-9Z62-0002是一款专用电阻耦合元件，型号全称为"1kΩ/10kΩ带端子和芯线10k与芯线平行"，由德国BARTEC（博太科）公司原厂制造。该元件采用普通线绕工艺并经涂漆保护，外形为圆柱形、轴向引线型设计，可直接安装在控制触点上或其接线盒内，专门用于由机械触点控制的隔离放大器电路中，实现对传感器线路开路与短路的精确监测，并能明确区分开关打开、开关闭合、线路短路及断线四种工作状态，是工业自动化控制系统中保障信号线路完整性的核心监控元件。

二、功能特点

1. 四状态精确识别，监控能力全面
可准确识别并区分断线、开关打开、开关关闭、线路短路四种不同状态，相比简单机械触点无法区分线路短路的缺陷，该元件通过电阻组合确保即使在触点断开时线路中仍有静态电流，或触点闭合时电流远低于短路响应阈值，从根本上解决了监控盲区问题。

2. 1kΩ/10kΩ双阻值配置，适配多种放大器
提供1kΩ与10kΩ两种阻值规格可选，用户可根据所连接隔离放大器的型号（如BARTEC、CEAG、Hartmann&Braun、Pepperl+Fuchs等品牌）灵活匹配，10kΩ电阻与芯线平行的设计结构有效减少电磁干扰，提升信号质量。

3. 涂漆保护线绕工艺，恶劣环境耐受性强
采用普通线绕制作工艺并进行涂漆保护处理，在高温、低温、潮湿、腐蚀性介质等恶劣工业环境中仍能保持稳定的电阻值与可靠的电气性能，长期使用不老化、不漂移。

4. 轴向引线圆柱结构，安装便捷灵活
圆柱形外形搭配轴向引线设计，可直接安装在控制触点上或接线盒内，也可焊接于电路板或控制柜中，安装无需专用工具，维护更换极为便捷。

5. 0.6W额定功率，低电压系统安全运行
额定功率0.6W，额定电压与最高工作电压均为20V，专为低电压控制系统设计，在正常工作范围内确保稳定性与安全性，线路功耗极低，不影响被监测回路的正常工作。

6. 宽温域工作，-40℃至+60℃全覆盖
工作温度范围覆盖-40℃至+60℃，储存温度范围-40℃至+70℃，无论是极寒地区的户外设备还是高温车间的工业产线，均能稳定工作不失效。

三、选型指南

1. 按阻值规格选型
需明确所连接隔离放大器要求的监控电流阈值：若放大器要求较高监测电流选1kΩ版本；若要求较低监测电流以减少线路功耗选10kΩ版本；具体以DIN EN 60947-5-6标准中定义的电流值为准。

2. 按放大器品牌选型
BARTEC 17-9Z62-0002可兼容BARTEC、CEAG、Hartmann&Braun、Pepperl+Fuchs等主流品牌的隔离放大器，选型前需确认放大器型号是否支持电阻耦合元件监控模式，若放大器自带电子接近传感器则无需此元件。

3. 按安装方式选型
需直接安装在机械触点上选标准轴向引线版本（17-9Z62-0002）；若需安装在接线盒内，确认接线盒空间是否容纳圆柱形元件；若需PCB焊接安装，确认焊盘间距是否匹配轴向引线间距。

4. 按工作环境选型
常规工业环境（-40℃至+60℃）标准版本即可满足；若温度可能超出此范围需评估降额使用；沿海盐雾或化工腐蚀环境，涂漆保护层已提供基本防护，极端腐蚀场景建议加装防护外壳。

5. 按监控需求选型
仅需基本开路/短路监控选标准1kΩ/10kΩ版本即可；若需同时监控阻尼与非阻尼两种状态，确认放大器支持双状态识别功能后再选配此元件。

四、技术参数

型号为17-9Z62-0002，阻值规格1kΩ/10kΩ（两种可选），额定功率0.6W，额定电压20V，最高工作电压20V。工作温度范围-40℃至+60℃，储存温度范围-40℃至+70℃。制作工艺为普通线绕+涂漆保护，外形为圆柱形、轴向引线型设计。10kΩ电阻与芯线平行布局以抑制电磁干扰，符合DIN EN 60947-5-6标准中关于隔离放大器断线/短路监控的电流定义要求。频率响应在宽频率范围内性能稳定，适用于工业低频控制信号的耦合传输。

五、产品尺寸

整体为圆柱形结构，轴向引线设计，整体尺寸紧凑，适配标准控制触点与接线盒安装空间。引线长度适配常规接线端子连接需求，整体重量极轻（约数克），安装后不增加触点或接线盒的机械负担，可轻松嵌入各类工业控制柜、传感器接线盒及现场仪表内部。

六、应用领域

1. 工业自动化控制系统
在PLC与传感器之间的连接电路中，用于监测传感器线路的开路与短路，确保信号传输完整性，当线路异常时及时触发报警或停机保护，是自动化产线稳定运行的基础保障元件。

2. 机械触点隔离放大器配套
与所有具有开路和短路监控功能的隔离放大器配合使用，包括BARTEC、CEAG、Hartmann&Braun、Pepperl+Fuchs等品牌的产品，在机械开关控制回路中提供精确的线路状态监控。

3. 石油化工与防爆场景
BARTEC品牌深耕防爆安全领域超过45年，该电阻耦合元件可用于石油、天然气、化工等潜在爆炸性环境中的传感器线路监控，配合BARTEC防爆隔离放大器实现本安级线路完整性监测。

4. 机器人与PLC系统
在机器人控制和可编程逻辑控制器中，用于传感器信号传输线路的隔离与监控，防止因线路故障导致的误动作或设备停机，提升系统可用性。

5. 电力系统与能源设备
在电力设备的控制回路中用于信号隔离和线路完整性保护，防止电气干扰引发的误报或安全隐患，确保电力系统控制信号的可靠传输。

6. 电子设备维修与升级
作为隔离放大器电路的关键备件，在电子设备维修和升级过程中用于优化电路中的信号耦合与匹配环节，恢复或提升线路监控功能。

七、总结

德国BARTEC 17-9Z62-0002电阻耦合元件以四状态精确识别、1kΩ/10kΩ双阻值灵活配置、涂漆保护线绕工艺、-40℃至+60℃宽温域耐受及DIN EN 60947-5-6标准合规五大核心能力，在工业隔离放大器线路监控领域树立了"精准识别、全面兼容、环境耐受、安装便捷"的德国专业标杆。无论是自动化产线的传感器线路保护、防爆场景的本安监控，还是机器人与PLC系统的信号隔离，这款来自德国的电阻耦合元件都能以其无可替代的四状态分辨能力与宽环境适应性，为每一条传感器线路提供真实、可靠、全面的开路与短路监控保障。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
