一、产品介绍

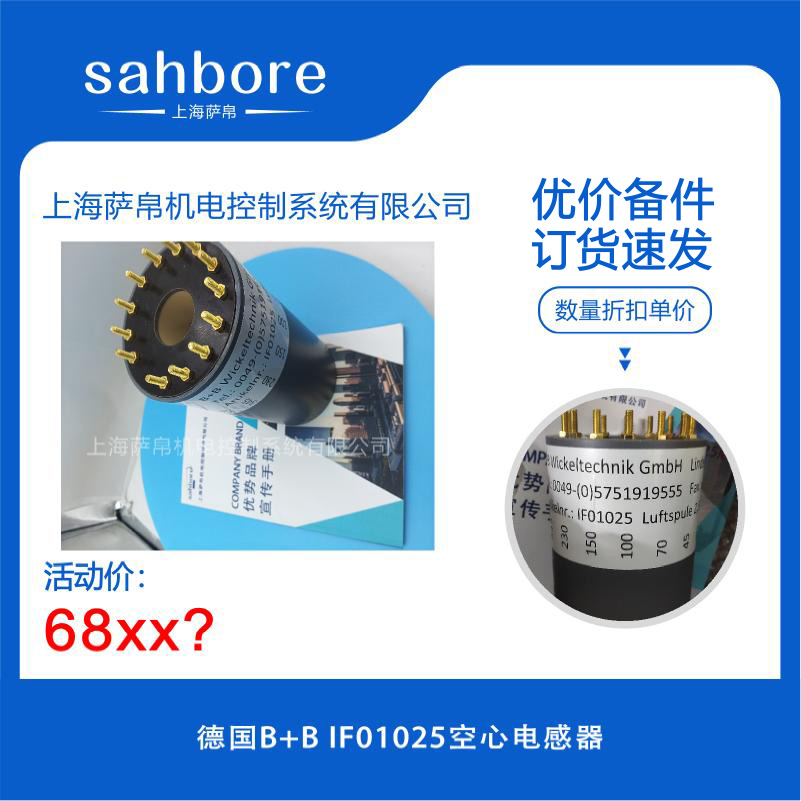

德国B+B IF01025是一款采用纯空心结构设计的精密电感器，由德国B+B Wickeltechnik GmbH原厂制造，型号涵盖IF01025及BB01025两个系列。该产品不使用任何磁芯、骨架或屏蔽罩，直接在专用模具上绕制后脱模成型，线圈各匝之间保持精确间距，从而最大限度消除磁芯材料对电感性能的干扰。IF01025系列特别提供多组电感值可选（如6μH/9μH/0μH/100μH/20μH等12组组合），并标配焊接端子，支持双脉冲测试等严苛应用场景，是汽车电子、工业控制及高频电路领域中对电感稳定性要求极高场合的理想选择。

二、功能特点

1. 纯空心结构，电感值零漂移
完全不使用磁芯材料，彻底消除磁芯饱和、磁滞损耗及温度系数对电感量的影响，在宽温度范围内电感值保持高度稳定，长期使用不衰减，是精密测量与双脉冲测试的首选方案。

2. 卓越高频特性，自谐振频率极高
空心结构使分布电容降至最低，自谐振频率可达1GHz以上，在100MHz以上频段仍保持优良的阻抗特性与高Q值，完美适配射频与微波电路应用。

3. 多组电感值可选，一站式覆盖
IF01025系列提供12组不同电感值组合（6μH/9μH/0μH/100μH/20μH等），用户可根据电路需求灵活选配，无需额外定制，大幅缩短研发与采购周期。

4. 焊接端子设计，即装即用
标配专用焊接端子，支持直接PCB插装或导线焊接，安装便捷可靠，相比传统漆包线绕制电感免去二次引线加工工序，降低安装成本与故障率。

5. 高精度制造，品质一致性优异
采用德国精密绕线工艺，电感量精度与重复性达到工业级标准，每只产品参数离散性极小，满足汽车电子与工业控制对批量一致性的严苛要求。

6. 耐大电流冲击，抗饱和能力强
由于无磁芯结构，不存在磁饱和问题，可承受较大的电流与电压冲击而不损坏，在脉冲功率电路与双脉冲测试中表现尤为突出。

三、选型指南

1. 按电感值需求选型
IF01025系列提供12组电感值可选，若用于双脉冲测试或精密滤波，选对应电感值组合（如100μH用于低频滤波、6μH用于高频抑制）；若需非标值可选BB01025定制版本。

2. 按应用频率选型
工作频率在100MHz以上的射频/微波电路，必须选空心结构（IF01025），不可使用铁氧体磁芯电感；工作频率在1MHz以下的低频滤波场景，空心电感同样适用且无磁芯损耗。

3. 按电流等级选型
额定电流可达2500mA（2.5A），若电路峰值电流超过此值需选更大线径的定制版本；常规信号级应用（<500mA）标准IF01025即可满足。

4. 按安装方式选型
需要PCB直接安装选带焊接端子版本（IF01025标准配置）；需要导线连接选带引出线版本；需要极致紧凑选无端子裸线圈版本（需自行焊接）。

5. 按测试标准选型
若用于汽车电子双脉冲测试（如点火线圈波形分析），必须选IF01025系列，其空心结构可真实还原被测信号而不引入磁芯非线性失真。

四、技术参数

电感量范围涵盖6μH/9μH/0μH/100μH/20μH等12组可选值（具体以型号后缀区分），直流电阻典型值2.5Ω（以520μH版本为例，测量频率50Hz），品质因数Q值典型10%以上（取决于具体电感值），额定电流2500mA（2.5A），自谐振频率≥1GHz，工作温度范围-40℃至+125℃，结构形式为圆形工字型空心线圈，无磁芯/无骨架/无屏蔽罩。

五、产品尺寸

外形为圆形工字型结构，整体尺寸紧凑，适配标准PCB安装间距。带端子版本含焊接引脚，整体高度（含端子）约15~25mm（视具体电感值而定），端子间距适配2.54mm或5.08mm标准排针。裸线圈版本直径约10~15mm，重量仅数克，可轻松嵌入高密度电路板。

六、应用领域

1. 汽车电子双脉冲测试
用于点火线圈、喷油嘴驱动等汽车零部件的双脉冲波形测试，空心结构不引入磁非线性失真，真实还原被测信号波形。

2. 高频滤波与射频电路
在100MHz以上的射频前端、微波模块、无线通信设备中用作高频扼流圈或LC谐振元件，高自谐振频率确保高频段性能不衰减。

3. 精密仪器与测量设备
示波器探头补偿、LCR表校准、阻抗分析仪等精密测量仪器中的标准电感元件，高精度与低温漂特性确保测量结果可信。

4. 工业控制与电源滤波
变频器输出滤波、开关电源EMI抑制、伺服驱动电流检测等工业场景，无磁芯饱和特性使其在大电流脉冲工况下依然稳定工作。

5. 脉冲功率与点火系统
激光驱动电路、电容放电点火系统、脉冲发生器等需要承受大电流冲击的场合，空心结构抗饱和、耐冲击的优势无可替代。

七、总结

德国B+B IF01025空心电感器以纯空心无磁芯结构为核心，以12组电感值可选、2.5A大电流耐受、≥1GHz自谐振频率及焊接端子即装即用四大优势，在汽车双脉冲测试、高频射频电路、精密仪器及工业脉冲功率等对电感稳定性与高频特性要求极为苛刻的领域，树立了"零漂移、高Q值、耐冲击、易安装"的德国精密电感标杆。无论是实验室中的精密测量，还是生产线上的大功率脉冲测试，这款来自德国的空心电感都能以其无可比拟的结构纯净度与参数一致性，为每一个高频与脉冲应用提供真实、稳定、可靠的电感基准。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
