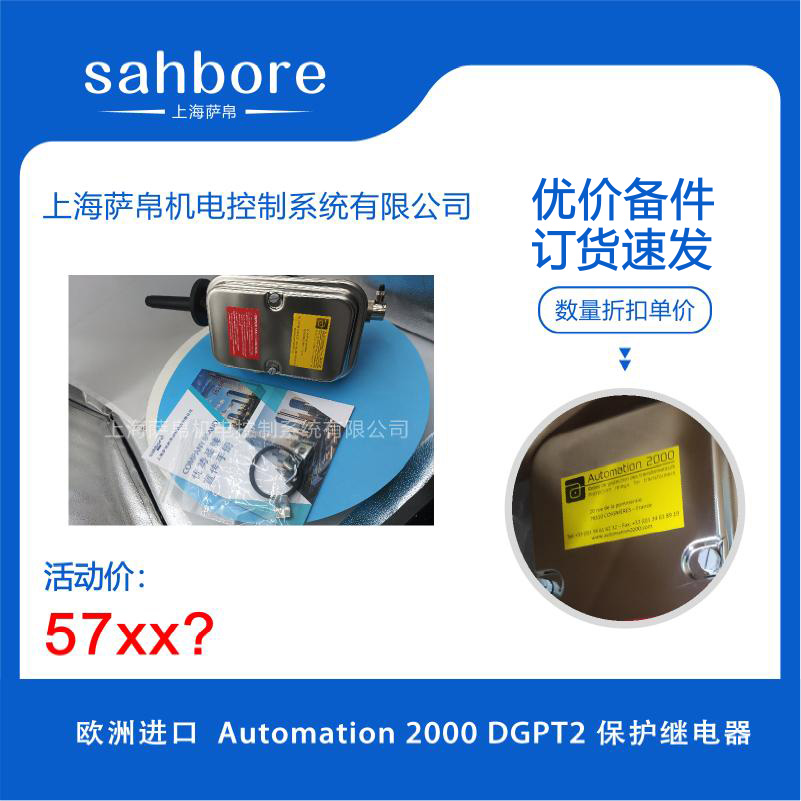

Automation 2000 DGPT2是法国原装进口的油浸式变压器专用非电量综合保护继电器，也是Automation 2000公司自1976年首次推出、2011年全面升级的旗舰产品，至今已在全球100多个国家部署超过30万台。该装置并非传统电气量保护设备，而是通过机械与电气结合的方式，在一个紧凑单元内集成气体继电器（Buchholz）、突发压力继电器、双温度控制器及油位指示器四大监测功能，替代多个分立仪表，为变压器油箱内部的气体累积、突发压力、油温及油位提供实时监控与分级保护。外壳采用AISI 304/316L不锈钢或Trogamid® T5004工程塑料，防护等级达IP56、抗冲击IK07、盐雾测试C5M，工作温度范围-40℃至+65℃（高温选项可达170℃），专为电力变电站、工业供电、海上平台及新能源场站等严苛环境设计。
1. 四合一综合监测，一台替代多台仪表
在单一紧凑单元内同时集成气体监测（1个或2个干簧触点）、内部压力监测（1个或2个波纹管压力开关）、介电温度监测（2个可调温度开关，报警+跳闸双节点）以及油位指示（磁性浮子），大幅减少安装点与布线复杂度。
2. 纯机械式核心元件，断电仍可可靠动作
气体继电器与压力开关均采用纯机械原理，无需外部供电即可触发跳闸，抗电磁干扰能力极强，在电网故障或全站失电时仍能可靠保护变压器，这是电气量保护无法替代的核心优势。
3. 双偏移触点设计，实现分级保护与冗余备份
2P/2PD型号配备两个独立压力触点（或2G/2GD双气体触点），用户可分别设定报警阈值与跳闸阈值，实现"先预警、后跳闸"的分级保护策略；双触点同时工作也构成冗余备份，防止单一触点失效导致保护盲区。
4. 快速响应与高精度测量
压力测量范围0~0.5bar，精度±10%，响应时间小于10ms；温度测量范围40℃~140℃，精度±1.5℃（90℃时），确保在变压器内部故障初期即可捕捉异常并迅速动作。
5. 可视化巡检与历史追溯
配备带记忆指针的流体膨胀温度计，可指示历史最高温度；透明观察窗可直接观察气体积累与油位变化，便于现场巡检人员快速判断故障类型（如轻瓦斯、重瓦斯、油温过高）与严重程度。
6. 恶劣环境全面耐受
IP56防护等级确保防尘防水，IK07抗冲击等级抵御机械撞击，C5M盐雾测试满足海洋与化工环境要求，-40℃至+65℃宽温域适应极寒与高温地区，316L不锈钢选项（X选项）专为沿海及海上平台设计。
1. 按触点配置选型
基础保护需求（大多数油浸式变压器）选标准DGPT2，含1个气体触点+1个压力触点+2个温度触点；关键变压器需冗余保护选2P（双同步压力触点）或2PD（双偏移压力触点）实现报警+跳闸分级；需要气体冗余监测选2G（双同步气体触点）或2GD（双偏移气体触点）。
2. 按变压器结构选型
变压器带储油柜（Conservator）且需连接呼吸系统，必须选DGPT2-IB型号，并配合3/8"不锈钢波纹软管使用；无储油柜的直通式安装选标准DGPT2；需要船用电缆密封接头选DGPT2/PA型号；需要外部工业连接器（免开盖接线）选DGPT2/CE型号。
3. 按环境条件选型
沿海、化工等高腐蚀环境必须选X选项（AISI 316L不锈钢外壳）；环境温度可能超过65℃的高温场所选HT选项（耐高温版本，最高170℃）；需要远程温度信号输出给DCS/SCADA系统可选PT100铂电阻温度传感器升级方案。
4. 按安装与维护需求选型
需要频繁插拔电缆且不便开盖维护的场景，选CE型号（带Harting工业连接器）；需要防磁干扰（如靠近大电流母线）选配磁屏蔽罩；需要抗紫外线老化的户外长期暴露环境，Trogamid®外壳具备抗UV特性，清洁时使用专用抛光剂即可恢复透明度。
监测功能包括气体排放/介电液位下降（1~2个干簧触点）、内部压力（1~2个波纹管压力开关，量程0~0.5bar，精度±10%，响应时间<10ms）、介电温度（2个双金属温度开关，量程40℃~140℃，精度±1.5℃@90℃）。防护等级IP56，防冲击等级IK07，盐雾测试C5M。工作温度-40℃至+65℃（HT选项最高170℃）。符合EN 50216-1、EN 50216-3、EN 60529、EN 60439、EN 60950、NF C52-107等欧洲标准。额定电压380V，额定频率50Hz，单相供电。电缆引入口M25螺纹（适配Φ13~18mm电缆），内部接线端子支持最大4mm²导线。
主体高度约297mm（含法兰轴），宽度148mm，深度约110mm。安装法兰直径85mm，螺栓分布圆直径97±2mm，通常采用3×M8或4×M8螺栓固定。整体为紧凑型立式结构，安装后占用变压器顶部空间极小。M25电缆引入口位于壳体侧面或底部，CE型号工业连接器位于壳体顶部，支持不开盖插拔。3/8"波纹软管长度根据储油柜连接需求定制，配套固定爪、平垫片、排水阀等安装附件齐全。
1. 电力变电站主变压器保护
110kV及以上油浸式主变压器的轻瓦斯报警、重瓦斯跳闸、突发压力释放及油温过高保护，是电力系统中最经典、最成熟的应用场景。
2. 工业供电与自备电厂
钢铁厂、化工厂、数据中心等大型工业用户的大容量整流变压器与配电变压器非电量保护，在高温、高湿、强腐蚀等恶劣工况下保障设备安全。
3. 海上平台与船舶变压器
选用316L不锈钢（X选项）版本，抵御盐雾与海洋大气腐蚀，保护海上石油平台、风电安装船及各类船舶变压器，通过船级社认证。
4. 新能源场站
风电升压站、光伏电站箱变的综合非电量监测与故障预警，适应户外无人值守环境的宽温域与高可靠性要求。
5. 铁路与城市轨道交通
牵引变压器与整流变压器的气体、压力、温度综合保护，满足轨道交通对设备高可用性的严格要求。
Automation 2000 DGPT2保护继电器以"四合一综合监测+纯机械式可靠动作+双偏移分级保护"三大核心能力，在油浸式变压器非电量保护领域树立了欧洲标杆。从1976年首次问世到2011年全面升级，历经近50年全球100多个国家、超过30万台的现场验证，其IP56防护、IK07抗冲击、C5M耐盐雾、-40℃至+65℃宽温域的环境耐受能力，以及10ms级快速响应与±1.5℃温度精度，使其无论是在电力变电站的主变压器保护、工业供电的恶劣工况，还是海上平台的盐雾环境与新能源场站的无人值守场景中，都能以"一台顶多台、断电仍可靠、分级更安全"的综合优势，为油浸式变压器筑起一道坚不可摧的非电量保护防线。
