一、产品介绍

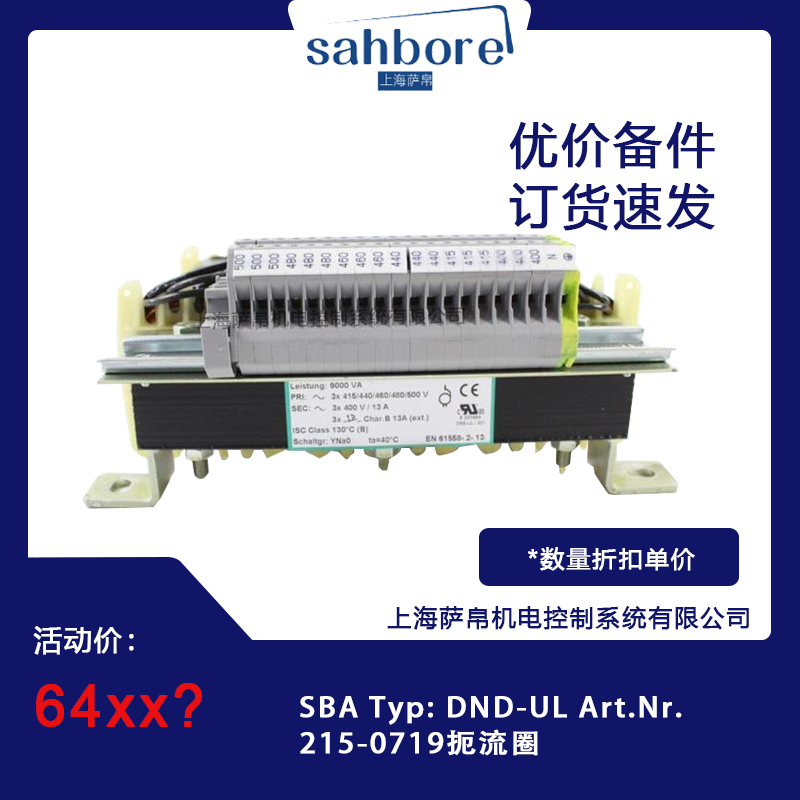

SBA Typ: DND-UL Art.Nr.215-0719是德国SBA TrafoTech公司DND-UL系列中的一款高性能电机扼流圈（Motordrossel），专为工业变频驱动系统与电机控制回路设计。该产品采用高品质磁芯材料与真空浸漆绕组工艺，核心功能是在变频器与电机之间起到平滑电流、抑制谐波、降低电机噪音与温升的关键作用，同时有效满足EMC电磁兼容要求。产品符合UL认证标准，防护等级可达IP65，适用于7A至180A变频器配套使用，是现代工业自动化驱动系统中不可或缺的功率电子无源元件，凭借高电感值、低损耗、高饱和电流及全封闭防护结构，为变频调速系统的稳定运行与能效优化提供可靠保障。

二、功能特点

1. 平滑电机电流抑制谐波：串联于变频器输出与电机之间，有效滤除变频器产生的高频PWM谐波电流，使电机电流趋近正弦波，大幅降低电机额外损耗与异常温升。

2. 降低电机噪音与振动：通过抑制高频谐波分量，显著减少电机电磁噪声与机械振动，改善工作环境，尤其适用于对静音有要求的场所。

3. 高饱和电流设计：磁芯采用优化的高饱和磁通密度材料，饱和电流可达数十安培至数百安培，在重载工况下电感值保持稳定，不易因电流冲击而失效。

4. 低直流电阻高效率：绕组采用优质铜线并经真空浸漆工艺处理，直流电阻（DCR）极低，典型效率可达98%以上，有效减少铜损与发热。

5. UL认证安全可靠：产品持有UL认证（UL-File），符合美国及国际安全标准，可直接用于北美及全球对安全认证有严格要求的工业场合。

6. 全封闭防护结构：采用铸铝或不锈钢外壳，提供IP20室内标准防护或IP65户外增强防护，防尘、防潮、防腐蚀，适应高温、多粉尘等恶劣工业环境。

7. 磁屏蔽低漏磁设计：优化的磁路结构有效降低漏磁，减少对周围敏感设备的电磁干扰，提升整体系统的电磁兼容性。

8. 运行噪音极低：优化绕组结构与磁芯紧固方式，运行噪音通常低于30dB(A)（1米距离），适合对噪音敏感的应用场景。

9. 宽频率适应范围：适用频率覆盖50/60Hz工频至100kHz开关频率，高频型号可达MHz级，满足从传统工频调速到高频变频的广泛需求。

三、选型指南

1. 匹配变频器电流等级：DND-UL系列覆盖7A至180A，选型时需根据变频器额定输出电流选择对应规格，确保扼流圈额定电流不低于变频器输出电流。

2. 计算工作电流与峰值电流：根据电机实际运行工况计算工作电流（IDC）和瞬态峰值电流（Ipeak），选择时确保Isat ≥ 1.2 × Ipeak、Irms ≥ 1.5 × IDC，留足安全余量。

3. 确认电感值需求：不同应用对电感值要求不同，输入滤波扼流圈通常需要较大电感值（mH级），电机正弦滤波器需根据变频器开关频率计算最优电感值，选型时需与变频器厂家推荐值匹配。

4. 选择防护等级：室内控制柜内安装选IP20标准型号，户外或潮湿、多粉尘环境选IP65防护等级型号，并确认外壳材质（铸铝/不锈钢）是否满足防腐要求。

5. 评估工作温度：标准工作温度-25℃至+40℃，若环境温度超过40℃或存在强腐蚀性气体，需确认绝缘等级（F级155℃/H级180℃）是否满足，必要时选配耐高温型号。

6. 确认安装方式：DND-UL系列提供端子式安装，电缆入口适配标准电缆直径，安装时需确保接线端子扭矩符合规范，避免接触不良导致发热。

7. 考虑并联使用：若单台扼流圈容量不足，可多台并联使用，但需确保各台电感值一致、相位相同，避免环流与谐振。

四、技术参数

1. 产品型号：DND-UL

2. 货品编号：Art.Nr.215-0719

3. 产品系列：SBA DND-UL系列电机扼流圈（Motordrossel）

4. 适用变频器电流范围：7A至180A（本型号需确认具体电流等级）

5. 额定频率：50Hz / 60Hz

6. 工作频率范围：50Hz至100kHz（高频型号可达MHz级）

7. 绝缘等级：F级（耐温155℃）或H级（耐温180℃）

8. 饱和电流（Isat）：数十A至数百A（典型值，视具体规格而定）

9. 额定电流（Irms）：≥1.5 × IDC（选型建议值）

10. 直流电阻（DCR）：低损耗设计，典型效率≥98%

11. 防护等级：IP20（室内标准）/ IP65（可选）

12. 冷却方式：自然风冷（AN）

13. 绝缘电阻：≥10MΩ（500V DC测试）

14. 介电强度：一次对二次 ≥3000V AC / 1min

15. 执行标准：IEC 61558-2-20、UL 5085、EN 61558等

16. 噪音：≤30dB(A)（1米距离）

17. 外壳材质：铸铝（涂漆）/ 不锈钢

18. 绕组工艺：真空浸漆（VPI）

19. 认证：UL认证（UL-File）

20. 重量：约2kg～8kg（视电流等级而定）

五、产品尺寸

SBA DND-UL Art.Nr.215-0719整体为紧凑型全封闭结构，标准尺寸约为宽度100mm～150mm（含安装法兰）、高度约120mm～180mm（含端子）、深度约80mm～120mm（含接线端子），总重量约2kg～8kg（视具体电流等级而定）。接线端子位于扼流圈底部或侧面，采用标准化螺钉接线端子排，电缆入口为M20或M25螺纹孔（适配电缆直径6mm～16mm）。DIN导轨安装或螺钉固定均可，安装孔距与标准电气控制柜兼容。若选配IP65防护外壳，整体尺寸会相应增大约10%～15%，重量增加约0.3kg～0.8kg。整体体积小巧，可在有限的控制柜空间内实现整齐排列与高效布线。

六、应用领域

1. 变频器输入滤波：作为变频器的输入滤波器使用，抑制电网侧谐波电流，保护电网质量，满足EMC标准要求，是7A至180A变频器的标准配套元件。

2. 电机正弦滤波器：串联于变频器输出与电机之间，将PWM脉冲波形平滑为近似正弦波，降低电机绝缘应力、减少轴承电流与噪音，延长电机使用寿命。

3. 直流母线扼流圈：用于直流母线回路中平滑电流纹波，提高逆变器效率，适用于太阳能逆变器、风力发电系统等新能源应用。

4. 伺服驱动系统：在伺服电机驱动回路中抑制高频开关噪声，确保伺服系统的精准定位与快速响应，广泛应用于CNC机床、机器人等高精度设备。

5. 输送与提升设备：用于传送带、提升机、泵站等大功率电机驱动场合，降低电机温升与噪音，提升设备运行稳定性与使用寿命。

6. 暖通空调系统：用于中央空调冷冻水泵、冷却塔风机等大功率电机的变频驱动回路，满足能效标准与EMC要求。

7. 压缩机与风机：用于工业压缩机、罗茨风机等设备的变频调速系统，抑制谐波、降低噪音，优化运行能效。

8. 起重与矿山机械：用于起重机、矿山输送设备等重载场合的电机驱动回路，高饱和电流设计确保重载工况下电感值稳定。

七、总结

SBA Typ: DND-UL Art.Nr.215-0719是一款集高饱和电流、低损耗、UL认证安全、全封闭防护与宽频率适应于一体的德国原产高性能电机扼流圈，凭借DND-UL系列的标准化设计、真空浸漆绕组工艺、磁屏蔽低漏磁结构以及7A至180A的全电流等级覆盖，在变频器输入滤波、电机正弦滤波、直流母线平滑、伺服驱动及暖通空调等众多工业驱动场景中展现出卓越的谐波抑制能力与系统稳定性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
