一、产品介绍

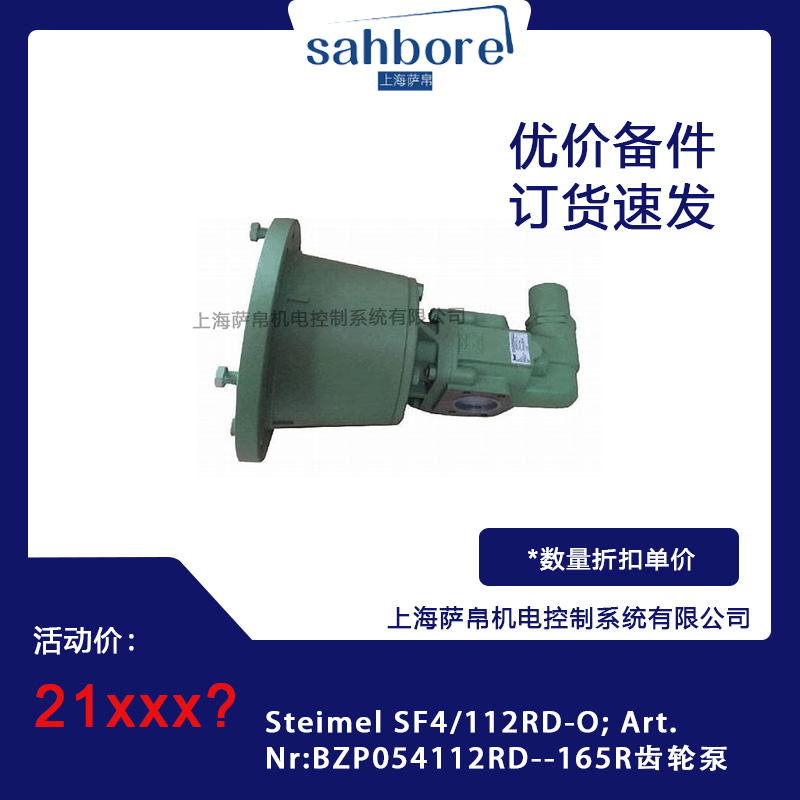

Steimel SF4/112RD-O齿轮泵（Art.Nr:BZP054112RD--165R）是德国Gebr. Steimel公司SF系列润滑供给泵中的一款经典型号，专为输送不含固体颗粒、具有最低润滑性且化学性质兼容的液体介质而设计。该泵采用灰铸铁壳体与球墨铸铁螺旋齿齿轮组合，搭配复合滑动轴承（青铜衬套）及表面硬化钢轴，整体结构紧凑、运转平稳，标准版为顺时针旋转，通过180°旋转泵壳即可切换为逆时针运行，同时改变流动方向。作为一款真正的背拉式结构齿轮泵，SF4/112RD-O具备超强自吸能力与模块化设计，维护检修极为便捷，广泛应用于润滑系统、液压传动、化工输送及通用机械等工业场景。

二、功能特点

1. 无脉动输送与低噪音运行：齿轮采用12齿螺旋齿设计，配合行星小齿轮的更小公差整合，大幅降低了输送流量脉动，运行噪音较同类产品显著降低，适用于对静音有要求的工况环境。

2. 双向旋转与灵活流向：标准版为顺时针旋转，通过将泵壳旋转180°即可切换为逆时针运行，同时改变介质流动方向，无需更换管路即可适应不同系统布局需求。

3. 超强自吸能力：泵体仅有两个旋转部件和一个轴封，结构简洁稳固，具备优异的自吸性能，可在无外部辅助的情况下完成吸液启动，适用于油箱低位安装场景。

4. 复合轴承衬套长寿设计：轴颈安装在复合滑动轴承（青铜衬套）中，允许较高的连续工作转速，确保长期使用寿命，驱动端还可根据需要配备抗磨轴承以适应径向和轴向力。

5. 内置泄压阀保护：根据要求可提供带调节能力的内置泄压阀，在排出压力超过设定值时自动开启回流，短时保护泵体及管路系统免受压力峰值损坏。

6. 多密封类型可选：轴封提供径向轴封、机械密封或磁性联轴器三种选项，泵体密封可选O型环NBR（丁腈橡胶）、FKM（氟橡胶）或PTFE（聚四氟乙烯），适配不同介质与温度工况。

7. 紧凑模块化结构：SF4系列整体设计紧凑，便于在有限空间内安装，采用法兰与轴端直接安装方式，也允许通过骨料组件实现多种变化，组装拆卸极为方便。

8. 宽温度范围适应性：工作温度范围-40℃至+250℃，短期可耐受更高温度，配合电加热选项可适应极端低温环境下的介质输送需求。

三、选型指南

1. 确认介质特性：SF4/112RD-O适用于不含任何固体颗粒、具有最低润滑性且与泵材料化学兼容的介质（如矿物油、液压油、润滑油等），若介质含有磨蚀性颗粒或强腐蚀性成分，需选配特殊材质版本。

2. 匹配流量与转速需求：该型号排量约112cm³/转，最大转速1800r/min（视具体应用可选更高转速），选型时需根据系统所需流量（L/min）=排量×转速÷1000进行计算，并预留10%～20%余量。

3. 确认工作压力范围：入口压力-0.4至10bar，压差可达25bar，选型时需确保系统最大工作压力不超过25bar，若超压需确认泄压阀设定值与系统安全阀匹配。

4. 匹配粘度范围：适用粘度范围5至50000mm²/s，可覆盖从低粘度润滑油到中高粘度液压油的广泛工况，若输送高粘度介质（>10000mm²/s），需适当降低转速以保证容积效率。

5. 确认旋转方向与安装方式：标准版为顺时针（O型），若需逆时针运行可选R型或通过旋转泵壳实现；安装方式为法兰安装，需确认现场法兰尺寸与泵体安装凸缘匹配。

6. 选配密封与加热：根据介质温度与化学特性选择轴封类型（NBR/FKM/PTFE），低温环境（-10℃以下）建议选配电加热选项以保证介质流动性。

四、技术参数

1. 产品型号：SF4/112RD-O

2. 货品编号：Art.Nr:BZP054112RD--165R

3. 产品系列：Steimel SF系列润滑供给泵

4. 排量：约112cm³/转（毫升/转）

5. 流量范围：2至1000cm³/转（系列通用），本型号约112cm³/转

6. 最大转速：1800r/min（可根据应用选配更高转速）

7. 入口压力：-0.4至10bar

8. 最大压差：25bar

9. 适用粘度：5至50000mm²/s

10. 旋转方向：标准顺时针（O），可切换逆时针

11. 壳体材质：灰铸铁EN-GJL-250（GG-25）

12. 齿轮材质：球墨铸铁，离子氮化处理，螺旋齿12齿

13. 轴材质：表面硬化钢（如16MnCrS5）

14. 轴承类型：复合滑动轴承，青铜衬套

15. 轴封类型：径向轴封/机械密封/磁性联轴器（可选）

16. 泵体密封：O型环NBR或FKM或PTFE（可选）

17. 工作温度：-40℃至+250℃

18. 电气加热：可选配

五、产品尺寸

Steimel SF4/112RD-O齿轮泵属于SF4系列标准尺寸规格，整体为紧凑型法兰安装结构。泵体外径约120mm～140mm（含法兰），法兰安装面为标准SAE或G螺纹接口，轴端为光轴或带键槽设计，轴径约28mm～32mm（配合SF4系列标准），总长度（含轴伸）约180mm～220mm，整体重量约4kg～6kg。12齿螺旋齿轮直径约45mm～55mm，齿轮宽度约30mm～40mm。安装时需确保泵体法兰与驱动电机法兰对齐，轴伸与联轴器配合间隙≤0.02mm，泵体与底座之间建议加装弹性减震垫以降低振动传递。

六、应用领域

1. 润滑系统供给：作为机床、齿轮箱、轴承座等设备的润滑油供给泵，提供稳定连续的低压润滑介质输送，确保运动部件得到充分润滑，延长设备使用寿命。

2. 液压传动系统：为工业液压站、注塑机、压机等液压设备提供液压油循环与补油，25bar的压差能力可满足大多数中低压液压回路需求。

3. 化工与染料工业：输送不含固体颗粒的化工原料、溶剂、树脂等低粘度至中粘度介质，FKM或PTFE密封选项可适配多种化学介质。

4. 通用机械与系统工程：用于冷却系统、过滤装置、压缩机、涡轮机等通用工业设备的介质输送与循环，结构紧凑便于集成到各类机械系统中。

5. 造纸与箔材制造：为造纸机、箔材生产线提供润滑油或工艺介质的精确计量输送，低脉动特性确保工艺过程的稳定性。

6. 船舶与海洋工程：用于船舶液压系统、润滑系统的介质输送，紧凑设计适应船舶有限的安装空间，耐腐蚀密封选项可抵御海洋环境侵蚀。

7. 能源与压缩机系统：为风能、太阳能等新能源设备的液压控制与润滑系统提供介质输送，宽粘度范围适配不同工况下的润滑油需求。

七、总结

Steimel SF4/112RD-O齿轮泵（Art.Nr:BZP054112RD--165R）是一款集12齿螺旋齿低脉动设计、超强自吸能力、双向旋转灵活性与模块化紧凑结构于一体的德国原产工业级润滑供给泵，凭借112cm³/转的适中排量、25bar压差能力、5～50000mm²/s的超宽粘度适应范围以及-40℃至+250℃的宽温域工作能力，在润滑系统、液压传动、化工输送、通用机械及船舶工程等众多工业应用场景中展现出卓越的可靠性与极高的性价比。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
