Engler SSM.1.B5.1380.7.S1是德国Engler品牌旗下SSM系列模块化干簧管式连续液位传感器，基于干簧管阵列与浮球磁致传感原理实现液位的连续精确测量。该产品采用黄铜滑管（B5型）搭配S7型PP聚丙烯浮子结构，有效测量量程达1380mm，属于SSM系列中的长量程连续测量型号，专为液压站、润滑系统、冷却循环系统、大型油箱及水处理储罐等工业场景设计。产品输出标准4～20mA模拟电流信号（0～10V可选），支持直接接入PLC、DCS及各类过程控制系统，实现液位数据的远程连续监控与自动化控制，凭借无电子元件的纯机械磁致传感结构，具备极高的长期稳定性与抗干扰能力，是工业自动化控制领域中经济可靠的连续液位测量解决方案。
干簧管阵列连续测量原理：浮球随液位升降带动内置永磁体，依次触发滑管上的干簧管阵列，将液位高度直接转换为连续的4～20mA模拟信号，分辨率可达5mm（干簧管间隔），测量精度±0.5%FS，实现真正的连续液位监测而非简单的点位报警。
超长量程设计：有效测量量程达1380mm（总探杆长度约1465mm，扣除顶部安装盲区约85mm），是SSM系列中的大量程规格，特别适用于深油箱、大型冷却塔、高位储罐等需要长距离液位监测的工况。
标准模拟信号输出：默认4～20mA两线制输出（负载阻抗≤500Ω），也可选配0～10V电压输出，信号传输稳定可靠，可直接与市面上绝大多数PLC、DCS、记录仪及二次仪表无缝对接，集成成本低。
无源纯机械结构：传感器内部无任何电子元器件，完全依靠浮球磁力触发干簧管通断，不受电网杂波、电磁干扰影响，长期运行零漂移，故障率极低，维护几乎为零。
黄铜滑管+PP浮子经典组合：探杆采用黄铜材质（Ø12mm），刚性好、耐常规腐蚀、导热快；浮子采用S7型PP聚丙烯材质（Ø45×55mm），密度适配≥0.7g/cm³液体，耐弱腐蚀且重量轻，适配水、矿物油、弱酸弱碱等多种清洁液体。
高防护等级：接线盒采用铸铝材质，防护等级达IP65，可有效防尘防喷水，适配工业潮湿、粉尘、油雾等恶劣环境长期稳定运行。
灵活安装方式：顶部配备G1 1/2"铝制螺纹座，支持垂直顶部安装，也可选配法兰或侧壁安装方式，安装快捷无需复杂调试，NBR耐油橡胶密封确保长期无泄漏。
明确量程需求：SSM.1.B5.1380.7.S1对应有效测量量程1380mm，选型时应使正常液位处于量程的40%～80%区间，并预留10%～20%余量以应对液位波动与浪涌，避免液位长期处于满量程或空量程极端位置。
确认介质适配性：S7型PP浮子适配密度≥0.7g/cm³的液体，适用于水、矿物油、液压油、冷却液、弱酸弱碱等清洁或低粘度液体；粘稠、含颗粒、强腐蚀性介质不建议使用本型号，需选配不锈钢或PTFE浮子的特殊型号。
匹配输出信号：本产品默认4～20mA输出，如控制系统需要0～10V电压信号或RS485数字通讯，需确认是否有对应可选配置；如仅需开关量报警，可选SSM系列单点浮球开关型号以降低成本。
考虑安装环境：防护等级IP65可满足一般工业室内环境，户外安装需注意接线盒朝下防止进水，并预留容量降额约5%～10%；易燃易爆场所需选配Ex防爆认证型号。
负载能力确认：4～20mA输出时负载阻抗需≤500Ω，接入PLC模拟量模块时需确认模块输入阻抗匹配；如传输距离超过100米，建议加装信号隔离器以消除线路电阻影响。
产品型号：SSM.1.B5.1380.7.S1
产品系列：SSM系列模块化干簧管式连续液位传感器
测量原理：干簧管阵列+浮球磁致传感
有效测量量程：1380mm（总探杆长度约1465mm）
测量精度：±0.5%FS
分辨率：5mm（干簧管阵列间隔）
模拟输出：4～20mA DC（默认）/ 0～10V DC（可选）
供电电压：12～30V DC（典型24V DC）
负载阻抗：≤500Ω（4～20mA模式）
开关点数量：连续测量（非点位开关）
浮子类型：S7型PP浮子（Ø45×55mm）
浮子触发密度：≥0.7g/cm³
探杆材质：黄铜（Ø12mm）
浮子材质：PP聚丙烯
密封材质：NBR耐油橡胶
工作压力：最大1bar（100kPa），常压设计
介质温度：-20℃～+80℃
环境温度：-20℃～+70℃
防护等级：IP65（铸铝接线盒）
电气接口：M12插头或DIN 43650直角插头（PA材质），3芯+PE
安装方式：垂直顶部安装，G1 1/2"螺纹
响应时间：≤1s
使用寿命：≥1000万次浮子动作

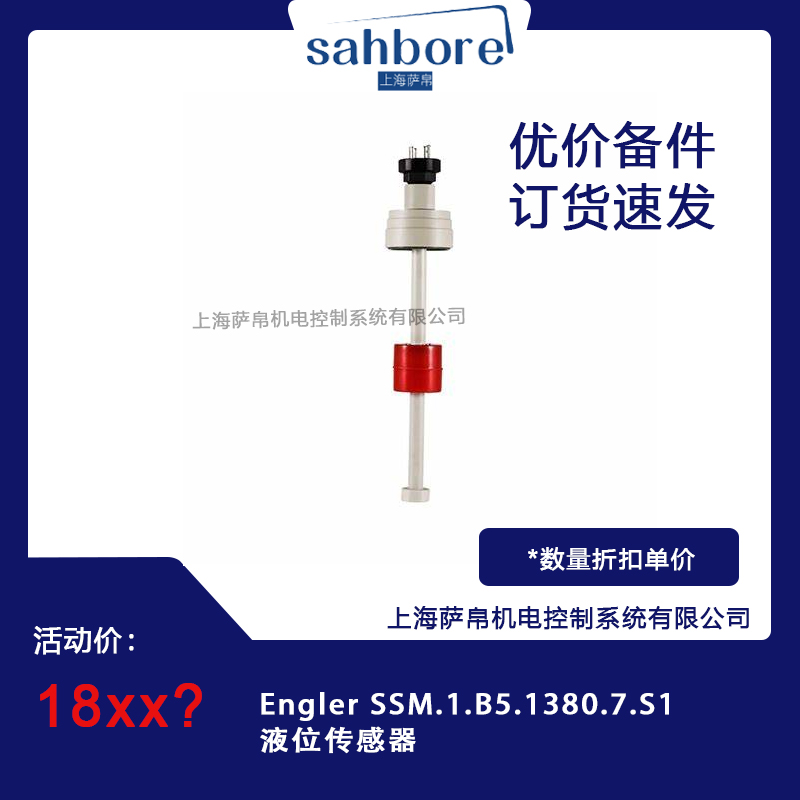

Engler SSM.1.B5.1380.7.S1液位传感器整体为细长杆式结构，因1380mm超长量程设计，探杆总长约1465mm（含顶部G1 1/2"螺纹安装部分），探杆直径Ø12mm，整体重量约2.5kg～3.0kg（含浮子）。S7型PP浮子直径45mm、高度55mm，沿黄铜滑管自由滑动。接线盒为铸铝材质，尺寸约80mm×60mm×45mm，配备M12圆形连接器或DIN 43650直角插头。产品整体紧凑但长度较大，安装时需确保容器内部有足够的垂直空间，浮子运动范围内无遮挡物，传感器与罐壁、搅拌器或进液口间距建议≥50mm以避免液位扰动造成测量误差。
液压与润滑系统：用于大型工业液压站、中央润滑系统的油箱液位连续监测，1380mm长量程可覆盖深型油箱，防止缺油导致泵损或溢油造成浪费，是液压系统液位管理的理想配套。
机床冷却系统：监测大型机床、加工中心的冷却水箱、切削液箱液位，实现冷却液的自动补充与液位预警，避免工件过热或刀具损坏，保障加工精度与设备安全。
冷却循环系统：适用于工业冷却塔、冷水机组、空调系统的大容量水箱液位连续监控，确保制冷系统循环液充足，防止冷媒泄漏或泵空转。
水处理行业：用于大型沉淀池、清水池、蓄水池等容器的液位连续记录与泵控联动，实现水处理工艺流程的全自动化运行管理。
大型储罐与油箱：适用于工程机械变速箱油箱、发电机组燃油箱、船舶油箱等大型容器的液位连续监测，长量程优势突出，安装维护简便。
食品加工与饮料行业：PP浮子材质可满足食品级接触要求（需确认具体认证），用于清洗液罐、配料罐、发酵罐的液位连续监控与自动化配料控制。
能源与电力行业：适用于电厂冷却水系统、油罐区等场景的液位连续监控，保障能源设施的安全稳定运行，满足环保法规对液位监测的要求。
Engler SSM.1.B5.1380.7.S1液位传感器是一款集超长量程连续测量、4～20mA标准模拟输出、纯机械干簧管传感于一体的德国原产工业级液位仪表，凭借1380mm有效测量量程、±0.5%FS的测量精度、黄铜滑管+PP浮子的经典耐用结构以及IP65高防护等级，在大型液压润滑系统、机床冷却、水处理蓄水池、大型油箱储罐等需要长距离连续液位监测的工业场景中展现出卓越的适用性与极高的性价比。
