一、产品介绍

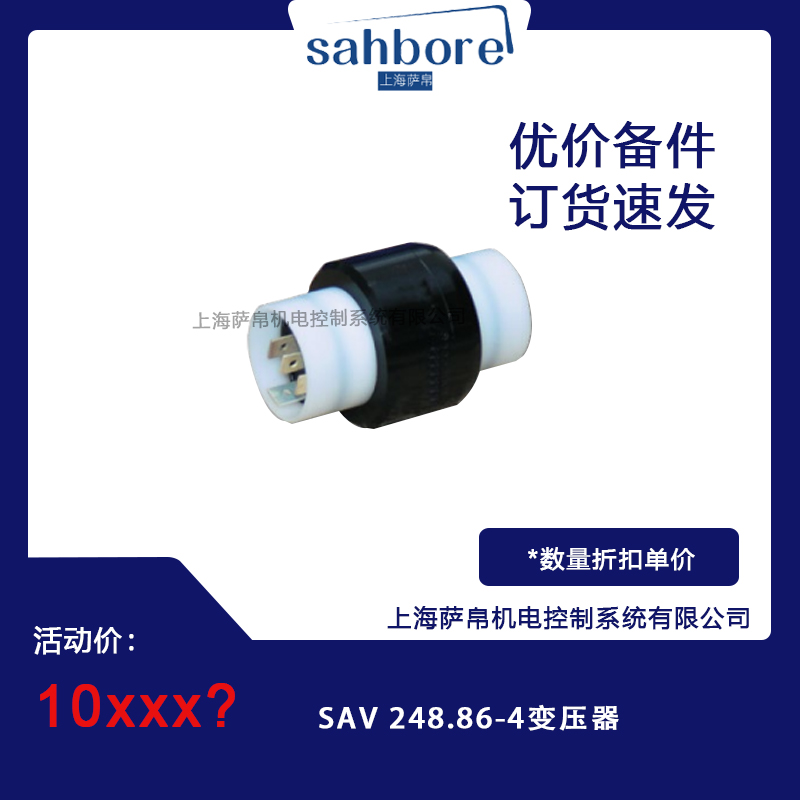

SAV 248.86-4变压器是德国SAV品牌旗下的一款工业级变压器产品，属于电磁夹块/控制变压器系列，广泛应用于机床控制、电气系统的电压转换与隔离领域。该产品采用优质硅钢片与耐高温绝缘材料，具备体积小巧、安装便捷、绝缘性能优异、抗干扰能力强等特点，可在复杂的工控环境中长期稳定运行，覆盖从几十VA到数kVA的全功率段需求，是工业自动化控制系统中不可或缺的核心器件。

二、功能特点

1. 电压转换与隔离功能：实现50/60Hz交流电路中的电压变换，同时提供电气隔离，有效抑制电网杂波干扰，保护后端设备安全运行。

2. 抗干扰能力强：共模抑制≥50dB，对3～7次谐波抑制效果显著，三次谐波消除率超90%，确保精密控制系统的信号纯净度。

3. 双向滤波特性：输入输出之间具备双向滤波能力，可消除电网杂波，输出波形包括正弦波和准方波两种类型，适应不同负载需求。

4. 自动限流保护：过载或短路时输出电压下降至零，自动限流至额定值的1.5倍～2.5倍，故障消除后自动恢复，设备不会损坏。

5. 绝缘性能优异：采用优质耐高温绝缘材料，绝缘等级高，可在-40℃至+40℃的宽温范围内可靠运行，防潮性能好，可在100%湿度下正常工作。

6. 运行可靠性高：工作元件仅为变压器及电容器，整机可靠性极高，输出中线可直接接大地，因输出与输入间无电气联接，安全性突出。

三、选型指南

1. 明确使用场景：若用于机床控制、电气柜配套等工控环境，SAV 248.86-4系列中小功率型号可直接适配；若用于精密电子仪器、数控设备、医疗设备等高要求场合，需确认功率等级与绝缘等级匹配。

2. 匹配负载特性：阻性负载可直接选型；感性负载（如电动机）需考虑启动电流冲击，建议预留10%-20%容量裕度；容性负载（如整流设备）需确认谐波耐受能力。

3. 考虑环境条件：海拔不超过1000米，环境温度-40℃至+40℃，相对湿度不大于85%（20℃±5℃时），无剧烈震动、导电尘埃及腐蚀性气体场所。

4. 防护等级选择：根据安装环境选择IP20（防固体异物）或IP23（防滴水）外壳，户外安装建议选IP23并注意容量降额约5%-10%。

5. 容量计算参考：纯阻性负载容量≥负载功率×1.1，感性负载容量≥负载功率×1.3。例如50kW感性负载建议选63kVA规格。

四、技术参数

1. 额定容量：覆盖几十VA至数kVA全功率段，具体型号需根据SAV 248.86-4系列对应规格确认。

2. 额定电压：输入适配工控标准电压等级，输出电压根据型号不同可提供多种规格，满足不同控制回路需求。

3. 额定频率：50/60Hz双频率兼容，适应全球不同电网标准。

4. 绝缘等级：采用F级（155℃）或H级（180℃）绝缘材料，确保长期高温运行下的绝缘可靠性。

5. 冷却方式：自然空气冷却（AN），无需外部冷却系统，安装简便。

6. 短路阻抗：根据功率段不同，阻抗电压通常在2%-8%范围内，与系统阻抗匹配确保电压损失在允许范围内（±5%）。

7. 空载损耗与负载损耗：采用高纯度无氧铜箔绕制，铁损与铜损均控制在较低水平，运行效率高。

8. 绝缘电阻：各绕组间、相对地电阻≥0.5MΩ，符合工控设备绝缘安全标准。

9. 噪声水平：运行噪音控制在50dB以下，满足工业环境噪声要求。

10. 过载能力：短时允许1.2-1.5倍过载运行，配备强迫风冷时可提升至1.4-1.5倍额定容量。

五、产品尺寸

SAV 248.86-4系列变压器因功率段不同，外形尺寸有所差异。小功率型号（几十VA至数百VA）体积紧凑，适合安装在控制柜内狭小空间；中等功率型号（1kVA至数kVA）尺寸适中，可采用导轨安装或壁挂安装。产品配有起重吊环，便于搬运与安装。外壳可选冷轧钢板或不锈钢板材质，防护等级IP20/IP23可选。具体尺寸需根据所选功率等级查阅SAV官方技术手册，安装时变压器高度应低于天花板净空2米，水平距离≥1米，混凝土基础承载力≥15kN/m²。

六、应用领域

1. 机床控制系统：为各类机床提供稳定的控制电压与电气隔离，确保加工精度与设备安全。

2. 自动化设备配套：广泛应用于自动化生产线、机器人控制柜、PLC系统等，提供可靠的电源转换。

3. 精密电子仪器：为数控设备、测量仪器、实验室设备提供纯净电源，抑制电网谐波干扰。

4. 医疗设备：在医疗影像、诊断设备等对电源质量要求极高的场景中，提供稳定隔离的供电方案。

5. 轨道交通：适用于地铁、电车等轨道交通的控制供电系统，满足高可靠性要求。

6. 军事工业：凭借高抗干扰、高可靠性特点，适用于军事装备的供电与信号隔离。

7. 光伏与新能源：可用于光伏并网系统的控制回路供电，适配新能源项目的特殊工况。

七、总结

SAV 248.86-4变压器是一款集稳压、隔离、变压于一体的高性能工控变压器，凭借双向滤波、强抗干扰、自动限流保护等核心优势，在机床控制、自动化设备、精密仪器等领域展现出卓越的适用性。其采用优质硅钢片与耐高温绝缘材料，绝缘等级达F级/H级，可在-40℃至+40℃宽温范围及100%湿度环境下长期稳定运行，运行噪音低于50dB，维护成本极低。对于工控选型而言，该产品特别适合对电源质量和抗干扰能力有高要求的场景

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
