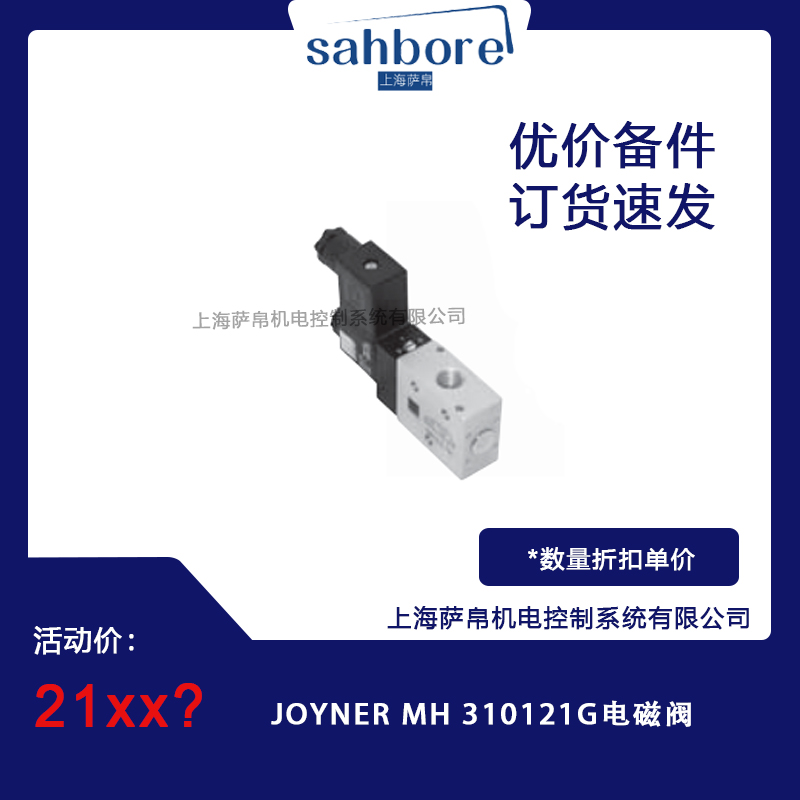

JOYNER MH 310121G 属于 MH 系列紧凑型二位三通（3/2）先导式电磁阀，是德国 JOYNER 公司为工业气动控制领域推出的标准型电控换向阀。该型号中"MH"代表系列代号，"310"代表 3/2 阀功能（三口二位），"121"代表 G 3/8" 螺纹接口与 24V DC 线圈电压配置，"G"后缀表明其为管螺纹连接型。该阀采用常闭（NC）设计，即断电时气路关断、弹簧自动复位，通电后电磁先导阀打开使主阀换向通气。MH 系列以小流量、快响应、低功耗为核心优势，最大流量约 50L/min，启动气压范围 0~10bar，广泛应用于小型气缸控制、气动夹具、包装机械及各类自动化设备的气路通断控制。
阀体为二位三通常闭型，断电时靠弹簧力自动关断气路并排气，通电后电磁先导孔打开利用压差驱动主阀活塞换向通气，安全可靠性高，特别适合需要断电保压或安全关断的场合。
采用 G 3/8" 螺纹连接方式，安装便捷无需额外转接件，适配大多数标准气管与快插接头，相比卡入式接口更适合需要频繁拆装或管路布局灵活的设备。
标配 24V DC 线圈，功耗低至约 3~4W，发热量小，可直接由 PLC 数字输出口或标准 24V 开关电源驱动，无需额外中间继电器，降低电气设计复杂度。
先导式结构使阀芯动作灵敏，开关时间典型值约 10~20ms，能够满足高频次往复动作的自动化节拍需求，配合同系列气缸可实现毫秒级气路切换。
MH 系列整体尺寸极为紧凑，单阀重量约 80g 至 120g，体积小巧便于在狭小空间内集成安装，部分型号支持底板安装方式，可多阀并排组阀使用。
启动气压范围 0~10bar，即使在零压差条件下也能可靠开启（零压差启动型），适用压力范围广，从真空辅助到常压气源均可稳定工作。
本型号为 3/2（三口二位）常闭阀，若需常开型（NO）请选对应 NO 型号，若需 5/2（五口二位）双作用控制请选 MH 510 或 MD 系列。
本型号为 G 3/8"，若需更大流量可选 G 1/2" 版本，若需更小尺寸可选 M5 或 1/8" 版本，接口尺寸直接影响气管选配与安装空间。
本型号为 24V DC，若现场控制系统为 220V AC 需选配 AC 线圈版本，若为 12V DC 系统也有对应低电压型号可选。
MH 系列最大流量约 50L/min，适合缸径 32mm 至 63mm 的小型气缸，若驱动缸径 80mm 以上气缸建议升级至 MD 系列（最大 450L/min）。
MH 系列支持管螺纹直接安装或底板安装（部分型号），若需多阀集成可选配 MH 系列专用底板（Base Plate），实现阀岛式集中控制。
标准型号工作温度 -5℃ 至 +60℃，若用于户外或潮湿环境需确认防护等级，MH 系列一般为 IP65 防护，可防止粉尘及低压水喷射。
MH 310121G，其中 MH 为系列，310 为 3/2 阀功能，121 为 G 3/8" 接口 + 24V DC 线圈，G 为管螺纹连接标识。
二位三通（3/2），常闭型（NC），弹簧复位。
G 3/8" 内螺纹，符合 ISO 228 标准。
24V DC，功耗约 3~4W。
0 ~ 10bar（0 ~ 1MPa），零压差可启动。
约 50L/min（根据 DIN 1343 标准化测试，Δp=1bar 时）。
开启约 10~15ms，关闭约 15~25ms（典型值）。
洁净压缩空气，符合 ISO 8573-1 标准，经 40μm 过滤。
-5℃ 至 +60℃（环境温度）。
-5℃ 至 +60℃。
IP65（带插头式连接器时）。
压铸锌合金，表面涂层处理，耐腐蚀。
NBR / FKM（根据型号可选）。
约 80g 至 120g（含线圈，不含插头）。
CE 认证，符合相关电磁兼容标准。
长约 55mm 至 65mm，宽约 18mm 至 22mm，高约 38mm 至 45mm（含线圈），整体极为紧凑。
G 3/8" 螺纹外径约 17mm，适配外径 8mm 至 10mm 气管。
线圈直径约 20mm，长度约 40mm 至 50mm，带 DIN 43650 插头（2 针）。
底板安装型孔距约 30mm 至 40mm（中心距），适配 MH 系列标准底板。
约 100g 至 150g（含线圈及 DIN 插头），轻量化设计不增加设备负荷。
2 针 DIN 43650 插头（或根据配置为引线式），适配标准电磁阀插座。
控制单作用气缸（弹簧复位缸）的伸出与缩回，3/2 常闭设计使断电时气缸自动缩回，适合夹紧释放、物料推送等需要安全回位的场合。
在焊接夹具、检测治具中用于气路通断控制，G 3/8" 接口便于与标准气管快速连接，底板安装方式支持多阀并排集中控制。
在折盒机、封切机、贴标机等设备中用于送膜辊与切刀辊的气动控制，快速响应特性确保高速包装产线的节拍匹配。
在传送带分拣、转台定位等工位中用于小型气缸的通断控制，配合 PLC 实现精确的气路逻辑控制。
JOYNER 产品广泛应用于农业机械、商用设备及铁路行业，MH 系列以其紧凑尺寸和低功耗特性适合这些对空间和能耗敏感的应用场景。
24V DC 低电压驱动、IP65 防护等级使其适合实验室仪器及医疗辅助设备中的气路控制，洁净空气兼容特性满足卫生环境要求。
JOYNER MH 310121G 是一款基于先导式原理的 3/2 常闭型紧凑电磁阀，以 G 3/8" 螺纹接口、24V DC 低功耗线圈、零压差启动及约 50L/min 流量的成熟配置，覆盖了工业自动化中最常见的小型气缸单动控制需求。其弹簧复位常闭设计确保断电安全关断，10~20ms 快速响应满足高频节拍工况，IP65 防护等级与压铸锌合金阀体兼顾了耐用性与轻量化，底板安装方式则为多阀集成提供了灵活方案。对于追求紧凑安装、低功耗驱动且需要安全回位功能的气动夹具、包装机械及自动化产线等工程项目而言，这是一款经过市场长期验证、性价比突出的高品质标准先导式电磁阀。
