一、产品介绍

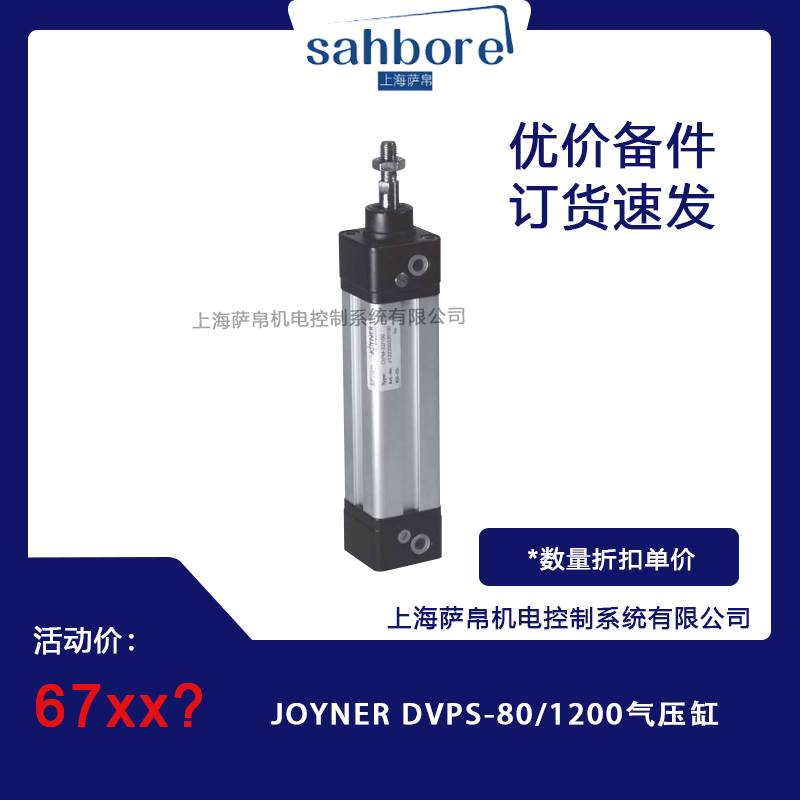

JOYNER DVPS-80/1200 气压缸是德国 JOYNER 品牌推出的一款高性能长行程双作用气缸，属于 DVPS 系列标准型气压缸产品。该型号中"80"代表缸径为 80mm，"1200"代表有效行程为 1200mm，DVPS 为该系列的产品代号。气缸整体采用优质铝合金缸体与不锈钢活塞杆组合制造，以压缩空气为动力源，通过活塞的往复直线运动将气压能转换为机械能，广泛应用于自动化产线、物流设备、包装机械、木材加工及各类需要长行程直线驱动的工业场景。该产品凭借其卓越的负载能力、精准的运动控制与出色的环境适应性，成为众多工业设备制造商的标准配置选择。

二、功能特点

1 长行程大推力设计

80mm 缸径配合 1200mm 行程，在 0.6MPa 工作压力下可提供约 3000N 的理论推力，满足长行程、大负载工况下的直线驱动需求，适合需要推动或拉动较重物体的自动化设备。

2 高精度运动控制

缸体与活塞组件经过精密加工配合，配合优质密封件有效减少运动摩擦与内泄漏，使得活塞的行程与速度能够得到精确控制，在电子组装等对位置精度要求较高的场景中表现优异。

3 快速响应能力

以压缩空气为动力源，当压缩空气进入缸体时活塞能够迅速做出反应，快速响应特性使其在需要频繁启停和快速动作的自动化包装线、印刷机械等设备中能够大幅提高生产效率。

4 多重密封防泄漏

活塞与缸体之间、活塞杆与端盖之间设置多道密封圈，有效防止压缩空气泄漏，不仅提高工作效率、减少能源浪费，还避免因泄漏导致的压力下降与运动不稳定，延长使用寿命。

5 宽温环境适应性

可在 -10℃ 至 +80℃ 的环境温度范围内稳定运行，同时具备防尘、防水及耐腐蚀性能，能够适应粉尘较多的车间、湿度较大等恶劣工业环境。

6 多种安装方式可选

支持 CA、CB、TC 等多种标准安装型式，可根据实际设备布局灵活选择耳座型、脚架型或法兰型安装，便于在各种设备系统中进行布局与固定。

三、选型指南

1 确认负载与行程需求

本型号行程为 1200mm、缸径 80mm，若实际负载较大可选择更大缸径型号（如 100mm、125mm），若行程需求较短可选 600mm 或 800mm 行程版本以降低成本。

2 选择工作压力

该气缸工作压力范围一般为 0.2MPa 至 1.0MPa，根据实际负载计算所需推力后选择合适的工作压力，额定 0.6MPa 下可获得约 3000N 推力。

3 确认安装型式

根据设备结构选择 CA（双耳环）、CB（单耳环）、TC（中间耳轴）或法兰安装，长行程气缸建议采用 TC 中间耳轴安装以避免活塞杆偏载。

4 评估速度与缓冲需求

若气缸运动速度超过 0.1m/s 且需全行程运行，建议选择带可调缓冲型号，通过缓冲针阀调节使活塞惯性得到吸收，避免撞击缸盖。

5 核对气源条件

确保现场压缩空气供给压力稳定在 0.2~1.0MPa 范围内，并配备三联件（过滤器+调压阀+油雾器）以保证气源清洁与压力稳定。

四、技术参数

1 型号构成

DVPS-80/1200，其中 DVPS 为系列代号，80 为缸径 80mm，1200 为行程 1200mm。

2 缸径

80mm，标准 ISO 缸径系列。

3 行程

1200mm（有效行程），最大行程可达 1300mm 以上（含缓冲段）。

4 工作压力

0.2MPa 至 1.0MPa，常用工作压力 0.6MPa。

5 理论推力

约 3016N（0.6MPa 时），约 5027N（1.0MPa 时）。

6 理论拉力

约 2136N（0.6MPa 时，扣除活塞杆截面积）。

7 活塞杆直径

约 25mm（不锈钢材质，单面平坦型）。

8 介质

洁净压缩空气，经 40μm 过滤。

9 工作温度

-10℃ 至 +80℃。

10 缓冲方式

可选橡胶缓冲或聚氨酯缓冲，缓冲行程约 20mm 至 30mm。

11 密封形式

活塞密封采用聚氨酯材质，活塞杆密封采用 PTFE 组合密封，耐磨损、低摩擦。

12 重量

约 3.5kg 至 4.5kg（含两端安装件，不含活塞杆负载）。

五、产品尺寸

1 缸体外径

80mm，铝合金材质，经阳极氧化处理。

2 行程长度

1200mm（有效行程），总长度约 1400mm 至 1480mm（含两端安装耳座与缓冲段）。

3 活塞杆直径

约 25mm，不锈钢 V2A 材质，表面抛光处理。

4 活塞杆长度

约 600mm 至 650mm（全行程伸出时），材料为不锈钢 1.4305。

5 安装孔距

CA 型安装孔距约 90mm，CB 型安装孔距约 65mm，TC 型中间耳轴孔距约 110mm（具体以实际法兰尺寸为准）。

6 法兰外径

约 110mm 至 130mm（法兰安装型），配合标准 M10 或 M12 安装孔。

7 整体重量

约 4kg 至 5kg（含安装耳座），轻量化设计便于设备集成。

六、应用领域

1 自动化产线物料搬运

在传送带、分拣设备及包装机械中用于物料的长行程推送与定位，1200mm 行程可覆盖大多数产线工位间的物料转运距离。

2 木材与板材加工

用于板材切割机、送料辊的长行程进给控制，耐粉尘、耐腐蚀的特性适合木屑较多的加工环境。

3 包装与印刷机械

在折盒机、封切机等设备中用于送膜辊与切刀辊的长行程同步控制，快速响应特性确保高速包装产线的节拍匹配。

4 物流仓储系统

用于堆垛机的升降、输送线的分拣推杆等长行程直线运动环节，配合 PLC 实现货物的快速准确处理。

5 食品与医药机械

不锈钢活塞杆与铝合金缸体组合易于清洁消毒，满足食品级环境下的长行程推送需求，如包装容器的成型与输送。

6 金属成型与冲压辅助

在小型冲压设备、校直机中用于工件的长行程送料与定位，大推力特性可承受较重工件的推动负载。

七、总结

JOYNER DVPS-80/1200 气压缸是一款以 80mm 缸径、1200mm 长行程为核心规格的高性能双作用标准气缸，以约 3000N 的理论推力（0.6MPa）、-10℃ 至 +80℃ 的宽温工作范围及多重密封防泄漏设计，覆盖了工业自动化中最常见的长行程直线驱动需求。其不锈钢活塞杆与铝合金缸体的材质组合兼顾了强度、耐腐蚀与轻量化，CA/CB/TC 多种安装型式使其能够灵活适配各类设备布局，快速响应与可调缓冲特性则确保了在高频次启停工况下的稳定运行与低噪声表现。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
