| 数量: | 库存 1000 件 |

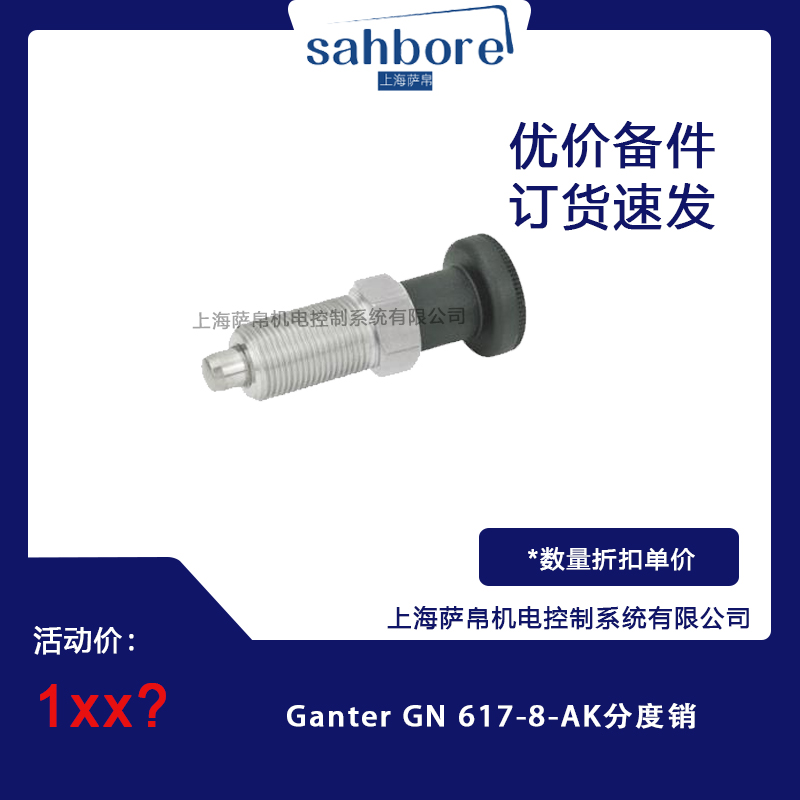

Ganter GN 617-8-AK 属于 GN 617 系列弹簧旋钮柱塞式分度销，是一款钢质带螺纹本体的标准定位元件。该型号中"8"代表销头直径为 8mm，"AK"代表带塑料捏手及锁紧螺母配置。本体采用黑色氧化处理钢质，销头经硬化处理以提高耐磨性，配合高弹性聚酰胺（PA）材质的黑色亚光滚花捏手，通过上提捏手即可使销头缩回，释放后在弹簧力作用下自动弹出定位。该产品广泛应用于机床、自动化设备、工装夹具等需要快速定位与锁定的工业场合，是 Ganter 分度销家族中最经典的标准型号之一。
内置高强度弹簧，松开捏手后销头自动弹出并锁定在伸出位置，无需额外操作即可实现快速定位，大幅提升换模与调试效率。
捏手采用高弹性聚酰胺（PA）材质，黑色亚光饰面，表面滚花处理便于握持，耐溶剂、机油、油脂及化学溶剂侵蚀，即使戴手套也能顺畅操作。
AK 型标配钢质黑色氧化锁紧螺母，旋紧后可有效防止分度销在振动环境中松动，确保定位精度长期稳定。
销头采用黑色氧化硬化钢质，硬度高、耐磨性好，反复插拔不易磨损，适合高频次定位操作的工业场景。
本体经黑色氧化涂层处理，具备良好的防锈与耐腐蚀能力，适用于有油污、切削液飞溅的机床及自动化设备环境。
采用 M16×1.5 细牙公制螺纹，配合 H7 公差孔位即可快速旋入安装，拆装维护极为方便。
本型号销头直径为 8mm，若需更大承载力可选 10mm（GN 617-10-AK），若空间受限可选 5mm 或 6mm 规格，需根据被定位工件的孔径与受力需求匹配。
AK 型为带捏手加锁紧螺母，适合需要手动操作且有防松要求的场合；若无需锁紧可选 A 型（带捏手无螺母）；若需接操作杆可选 GK 型（无捏手带螺母）。
本型号螺纹为 M16×1.5，安装孔需加工为 M16×1.5 细牙螺纹孔，建议孔深不小于螺纹长度以确保可靠固定。
若安装面为薄壁金属板，需额外选配 GN 609 定距衬套来弥补螺纹长度，避免因壁厚不足导致连接不牢。
本型号 GN 617-8-AK 为无定止位设计，松开捏手后销头自动弹出；若需将销头锁定在缩回位置（如不允许销头凸出时），应选择 GN 617.1-8-AK 带定止位型号。
GN 617-8-AK，其中 8 为销头直径 8mm，AK 为带塑料捏手及锁紧螺母。
8mm，公差 -0.02/-0.05mm，建议配合 H7 公差孔使用。
M16×1.5 公制细牙螺纹。
钢质，黑色氧化涂层处理。
钢质，黑色氧化硬化处理。
高弹性聚酰胺（PA），黑色亚光饰面，耐溶剂、机油、油脂。
钢质，黑色氧化涂层处理。
约 30N（伸出状态初始弹簧力）。
约 88N（缩回状态弹簧力）。
-20℃ 至 +100℃，短时可承受更高温度。
符合 ISO 8675 标准。
销头直径 8mm，有效行程约 8mm（伸出长度与缩回长度之差），总伸出长度约 26mm。
总长约 69mm（含捏手），其中螺纹段长度约 31mm，安装后本体外露部分约 38mm。
M16×1.5，螺纹外径 16mm，螺距 1.5mm，螺纹有效长度约 19mm 至 21.9mm。
捏手外径约 24mm 至 26mm，高度约 19mm 至 22mm，黑色滚花表面便于手指捏持操作。
对边宽度约 24mm，厚度约 8mm，旋紧后可牢固锁定分度销位置。
单只约 45g 至 55g（含锁紧螺母），轻量化设计不增加设备负荷。
在数控机床、加工中心的工装夹具上用于工件快速定位与锁紧，硬化销头可承受反复装夹的磨损。
在 PLC 控制的自动化设备中用于托盘定位、模具切换及工位识别，弹簧复位结构实现快速循环定位。
在焊接夹具、检测工装中作为标准定位销使用，AK 型锁紧螺母确保在振动工况下不松脱。
在包装机、印刷机的多工位切换中实现快速分度定位，PA 捏手耐油污特性适合有油墨环境的场合。
钢质黑色氧化本体配合 PA 捏手，表面光滑易于清洁，满足一般食品级环境下的定位需求。
Ganter GN 617-8-AK 是一款经典的钢质弹簧旋钮柱塞式分度销，以 8mm 硬化销头、M16×1.5 螺纹及 PA 滚花捏手加锁紧螺母的标准配置，覆盖了工业定位中最常见的中等尺寸需求。其弹簧自动复位结构实现了快速定位，黑色氧化本体与硬化销头保证了耐磨耐腐蚀性能，AK 型锁紧螺母则确保了振动环境下的连接可靠性。配合 ISO 8675 标准与 H7 公差孔的通用设计，能够快速适配各类工装与设备面板。对于追求定位精度与操作便捷性平衡的工程项目而言，这是一款成熟可靠、应用广泛的工业标准分度销。
