一、产品介绍

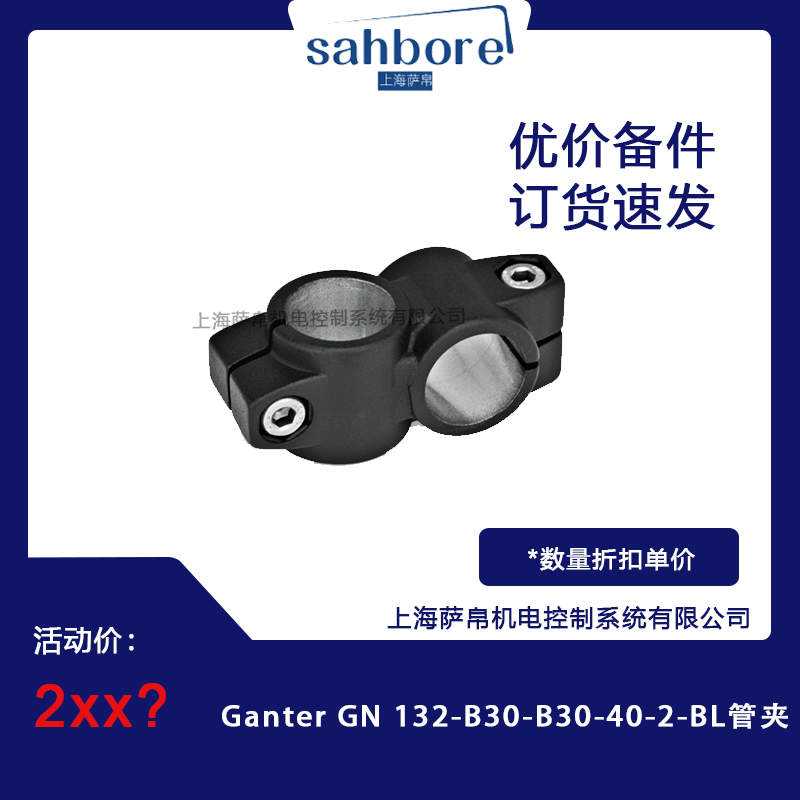

Ganter GN 132-B30-B30-40-2-BL 属于 GN 132 系列双向管夹头，是一款由铝材制成的双孔管夹连接件，通过内六角螺钉实现对管道的双向夹紧固定。该型号中 B30-B30 表示两端均为直径 30mm 的通孔，40 代表夹紧长度为 40mm，2 表示配备 2 颗 M8 不锈钢紧固螺钉，BL 表示表面处理为亚光喷砂（Blank）。管夹采用两半对合式结构，将管材置入后合拢并旋紧螺钉即可完成安装，适用于自动化设备、机床、流水线等场景中的气动管路、液压管路及线缆的有序固定与连接。

二、功能特点

1 双向对称通孔设计

两端均为 30mm 通孔（B30-B30），可同时穿入两根相同管径的管材或一根较粗管材，实现双向等径管路的并行固定，布线灵活对称。

2 铝合金材质轻量化

管夹主体采用铝合金压铸成型，密度低、强度高，相比不锈钢管夹重量减轻约 40% 以上，特别适合对整机重量有要求的自动化设备与移动机械。

3 不锈钢紧固螺钉

标配 2 颗 AISI 304 不锈钢 DIN 912 内六角圆柱头螺钉（M8-25），耐腐蚀性能优异，在潮湿、油污及化工环境中不易锈蚀，确保长期可靠夹紧。

4 亚光喷砂表面处理

BL 表面处理为机加工后亚光喷砂饰面，外观简洁统一，不易反光，适合安装在有视觉要求的设备面板或外露管路系统中。

5 对合式快速安装

管夹由上下两半对合而成，无需拆卸整段管路，只需松开螺钉即可打开放入或取出管材，安装与维护极为便捷。

6 螺纹锁紧孔设计

管夹上设有机加工锁紧螺纹孔，除标配螺钉外，还可选配 GN 911 紧固组件（带手柄或锁定功能），满足不同工况下的操作便利性需求。

三、选型指南

1 确认管径匹配

本型号两端通孔均为 30mm，适用于外径 30mm 及以下的圆形管材（如尼龙管、铝管、铜管、不锈钢管等），若管材外径接近 30mm 建议预留 0.5mm 至 1mm 间隙以确保顺畅穿入。

2 选择夹紧长度

本型号夹紧长度 k 为 40mm，适合中等尺寸管夹需求；若需更长夹紧范围可选 k=56mm 或 k=65mm 的型号，若空间受限可选 k=33mm 的短型版本。

3 确认螺钉数量与规格

本型号配备 2 颗 M8 螺钉，适用于一般夹紧力需求；若需更高夹紧力或更大管径，可选配 3 颗或 4 颗螺钉的变体，螺钉规格随管径增大可升级至 M10。

4 表面处理选择

BL 为亚光喷砂，适合室内及一般工业环境；若用于户外或高腐蚀环境，建议选择 SW 黑色喷塑涂层（RAL 9005）版本以增强防护。

5 确认是否需要滑动衬套

GN 132 标准型（B 开头）不带滑动衬套，适用于固定管路；若管路需要在管夹内微量滑动调节，应选择 G 开头带滑动衬套的型号（如 GN 132.1-G30-B30-40-2-S）。

四、技术参数

1 通孔直径 d1/d2

30mm / 30mm，双向等径设计。

2 夹紧长度 k

40mm，决定管夹对管材的包覆范围。

3 整体长度 l1

97mm，管夹合拢后的总长度。

4 整体宽度 l2

40mm，管夹的横向尺寸。

5 安装孔距 m

33mm，两颗螺钉安装孔之间的中心距。

6 紧固螺钉

2 颗 M8-25，AISI 304 不锈钢，DIN 912 内六角圆柱头螺钉。

7 材质

管夹主体为铝合金，螺钉为 AISI 304 不锈钢。

8 表面处理

BL，亚光喷砂饰面。

9 重量

约 0.173kg（单只），含 2 颗螺钉。

10 认证

符合 RoHS 指令，海关编码 76090000。

五、产品尺寸

1 整体外形

管夹合拢后呈长方体状，长度约 97mm，宽度约 40mm，高度约 33mm（含螺钉头），体积小巧紧凑，便于在狭小空间内密集安装。

2 通孔尺寸

两端通孔直径均为 30mm，孔内壁光滑，允许管材外径 30mm 及以下自由穿入，孔边缘经倒角处理避免划伤管材。

3 螺钉安装孔

两颗 M8 螺纹孔对称分布于管夹两侧，孔距中心距 33mm，螺纹深度约 12mm，可容纳 M8-25 螺钉完全旋入。

4 单只重量

整支管夹（含 2 颗不锈钢螺钉）重量约 173g，安装后对设备整体重量影响极小。

六、应用领域

1 自动化产线管路固定

在 PLC 控制柜、变频器柜及伺服驱动柜中，用于气动管与液压管的并行固定与有序走向，双向等径设计特别适合两根并排管路的同步夹紧。

2 机床设备管路连接

广泛应用于数控机床、加工中心的冷却管、润滑管及气压管路的固定，铝合金材质不会对机床精度产生额外负荷。

3 流水线与输送系统

在传送带、分拣设备及包装机械中，用于多根气管、电缆的集中固定与导向，对合式结构方便快速拆装维护。

4 机器人与机械臂

在工业机器人及机械臂的本体上固定气管与线缆，轻量化铝合金管夹有助于降低运动部件的惯性负载。

5 食品与医药机械

不锈钢螺钉配合铝合金主体，满足一般食品级环境下的管路固定需求，BL 表面处理易于清洁维护。

七、总结

Ganter GN 132-B30-B30-40-2-BL 是一款经典的铝合金双向等径管夹头，以 30mm 双通孔、40mm 夹紧长度和 2 颗 M8 不锈钢螺钉的标准配置，覆盖了自动化设备中最常见的双管并行固定需求。其铝合金主体轻便耐腐蚀，亚光喷砂表面简洁美观，对合式结构安装维护极为便捷，配合不锈钢螺钉确保了在工业环境下的长期可靠夹紧。对于追求轻量化、高性价比且需双向固定管路的工程项目而言，这是一款成熟可靠、应用广泛的标准管夹连接件。
