一、产品介绍

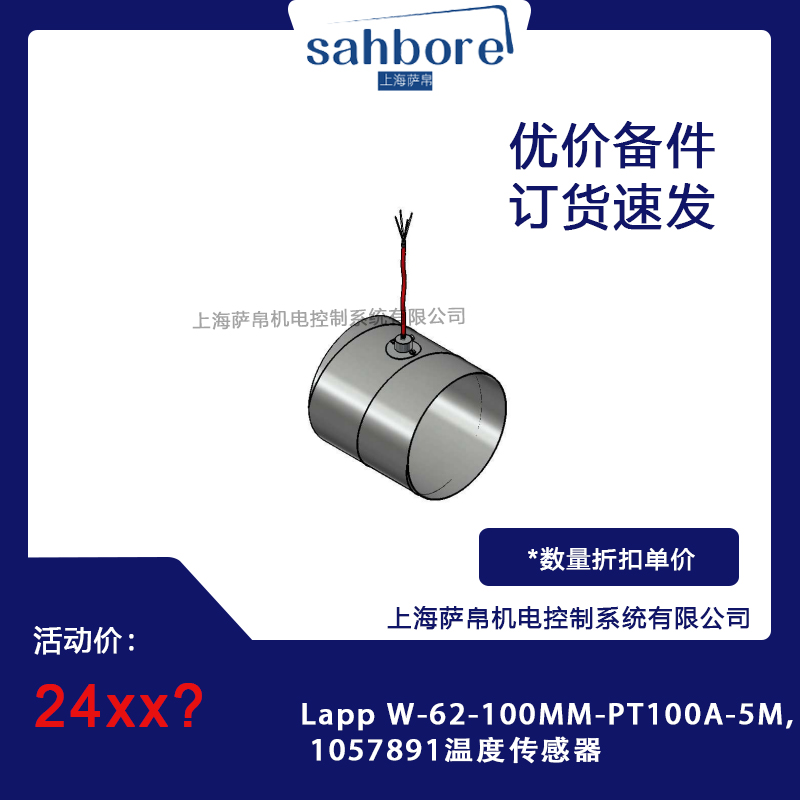

LAPP 订货号 1057891、型号 W-62-100MM-PT100A-5M 是一款工业级 PT100 铂热电阻温度传感器，属于 W-62 系列柔性测温探头。该产品采用 Pt100（A 级精度）铂电阻元件作为感温核心，标配 5 米长的 PVC 护套引线，探头有效插入长度为 100mm，整体结构柔软且抗振性能优异。它专为工业自动化设备、机床、控制柜及管道等场景的温度检测而设计，可直接接入 PLC 温度模块、温度变送器或显示仪表，是 LAPP 温度传感产品线中应用最为广泛的标准型号之一。

二、功能特点

1 A 级高精度 Pt100 元件

内置 Pt100 铂电阻感温元件，符合 IEC 60751 标准 A 级精度，在 0℃ 时标称阻值为 100.00Ω，测温准确度可达 ±0.15℃（0℃ 附近），满足绝大多数工业过程控制的精度需求。

2 柔性结构抗振耐用

探头采用柔性 PVC 外护套包裹，整体可随意弯曲，特别适合存在机械振动的场合（如机床主轴、电机外壳等），相比刚性金属探头不易因振动导致内部断线。

3 5 米标准引线长度

标配 5 米长的引线，采用三线制接法，可有效消除引线电阻对测量结果的影响，适用于传感器与采集仪表之间距离较远的安装场景，无需额外延长线缆。

4 100mm 有效插入深度

探头有效测温段长度为 100mm，可根据实际工况选择插入管道、油箱或设备腔体的深度，兼顾响应速度与测量代表性。

5 宽温度适用范围

测温范围覆盖 -50℃ 至 +250℃（PVC 护套限制），可满足常规工业环境下的液体、气体及固体表面温度测量需求。

6 即插即用兼容性强

引线末端可直接连接 PLC 模拟量输入模块、温度变送器或万能表，三线制接线方式为工业标准配置，现场安装调试简便。

三、选型指南

1 确认精度等级需求

该型号为 A 级（±0.15℃），若对精度要求更高可选 AA 级专用型号，若精度要求较低（±0.3℃）则 B 级型号性价比更优，需根据实际控制回路的允许误差进行匹配。

2 核对插入长度

本型号有效插入长度为 100mm，若被测介质温度梯度较大或需要更深插入以获取代表性温度，应选择更长探头型号（如 150mm 或 200mm 规格）。

3 确认引线长度

标配 5 米引线，若安装点距仪表超过 5 米需选择更长引线版本或在现场加长屏蔽线缆（需注意三线制匹配）。

4 评估环境耐受性

PVC 护套适用于常规工业环境，若存在油污、冷却液飞溅或需要更高耐温性能，应考虑选配不锈钢铠装护套的同系列型号。

5 匹配采集设备

确认现场 PLC 或仪表支持三线制 Pt100 输入，若仅支持两线制需评估引线电阻带来的附加误差是否在允许范围内。

四、技术参数

1 分度号

Pt100，0℃ 时标称电阻值 100.00Ω，符合 IEC 60751 及 DIN EN 60751 标准。

2 精度等级

A 级，允许误差 ±(0.15 + 0.002|t|)℃，其中 t 为被测温度（℃）。

3 测温范围

-50℃ 至 +250℃（受 PVC 护套材料限制）。

4 引线配置

三线制，引线长度 5 米，线芯截面约 0.14mm²，PVC 绝缘。

5 探头尺寸

探头外径约 6mm，有效插入长度 100mm，整体柔性 PVC 护套外径约 6mm 至 7mm。

6 绝缘电阻

常温下电极与护套之间绝缘电阻大于 100MΩ（100V DC 测试）。

7 响应时间

在流动水中 t90 小于 30 秒，在静止空气中约 10 秒至 15 秒。

8 认证标准

CE 认证，符合 RoHS 指令，符合 IEC 60751 温度传感器国际标准。

五、产品尺寸

1 探头部分

探头外径约 6mm，有效测温段长度 100mm，探头顶端为圆润封口设计，防止插入时损伤被测介质管壁。

2 引线部分

引线总长 5000mm（5 米），三根等长线芯，外覆 PVC 护套，引线末端可根据需要剥皮后接入端子或直接插入接线端子排。

3 整体外形

传感器整体呈细长柔性棒状，弯曲半径最小约为探头外径的 5 倍（约 30mm），便于在狭窄空间内走线布置。

4 重量参考

整支传感器（含 5 米引线）重量约 30g 至 50g，非常轻便，不会对被测设备产生额外负荷。

六、应用领域

1 机床制造行业

广泛用于数控机床、加工中心的主轴温度监测、液压油温检测及冷却系统温度反馈，柔性结构特别适合机床内部狭小空间的布线安装。

2 自动化产线设备

在 PLC 控制柜、变频器柜、伺服驱动柜中用于环境温度监控及电机绕组温度保护，三线制接法可直接接入标准模拟量输入模块。

3 流体温度测量

适用于管道内水、油、冷却液等介质的温度检测，100mm 插入长度可兼顾响应速度与测量准确性。

4 暖通与能源设备

用于空调机组、水泵、风机及换热器的温度监测，PVC 护套材质在室内及有遮蔽的室外环境中表现稳定可靠。

5 包装与食品机械

在包装机、封口机等设备中作为标准温度检测元件使用，满足一般工业环境下的温度控制需求。

七、总结

LAPP W-62-100MM-PT100A-5M（1057891）是一款经典的柔性 PT100 铂热电阻温度传感器，以 A 级高精度、100mm 有效插入长度和 5 米三线制引线的标准配置，覆盖了工业现场最常见的温度测量需求。其柔性 PVC 护套结构使其在抗振和狭窄空间安装方面具有明显优势，配合即插即用的三线制接线方式，能够快速接入各类 PLC 与仪表系统。对于追求测量精度与安装便利性平衡的工程项目而言，这是一款成熟可靠、性价比突出的工业标准温度传感器。
