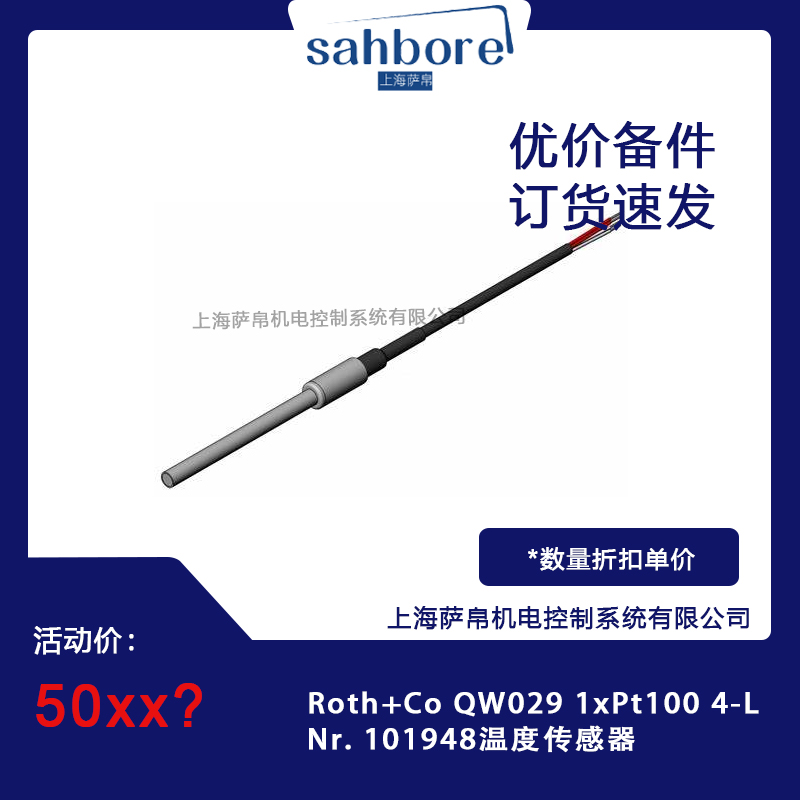

Roth+Co QW029 1xPt100 4-L Nr. 101948 是瑞士 Roth+Co. AG 公司生产的一款高性能四线制 Pt100 铂热电阻温度传感器，属于 QW029 系列标准产品线。本型号完整订货号各段含义如下："QW029"为 Roth+Co 温度传感器标准系列代号，专为工业过程温度测量设计；"1xPt100"代表单支 Pt100 铂热电阻感温元件，0℃时标称电阻值为 100Ω，符合 IEC 60751 国际标准；"4-L"代表四线制（4-Leiter）接线方式，即配备 4 根独立引线，可完全消除引线电阻对测量精度的影响，适合长距离高精度测温场景；"Nr. 101948"为该产品的瑞士工厂内部零件编号，用于精确定位具体规格版本。该传感器以铂电阻的正温度系数特性为核心，广泛应用于化工、制药、食品、暖通空调、电力等对温度测量精度要求极高的工业领域，是 Roth+Co 温度测量产品线中经典的高精度过程测温元件。
采用 4-L（四线制）接线设计，4 根引线中两根为电流激励线、两根为电压采样线，电压采样端输入阻抗极高几乎无电流通过，从根本上消除了连接导线电阻引起的测量误差。相比两线制或三线制，四线制在长距离传输（>50m）或高精度要求（A级及以上）场景中优势显著，是实验室校准与工业精密测温的首选接线方式。
核心感温元件为 Pt100 铂热电阻，0℃时标称电阻 100.00Ω，符合 IEC 60751 标准 A 级精度（±(0.15+0.002|t|)℃），在 0℃～100℃ 范围内测量误差仅约 ±0.35℃，五年漂移小于 0.1℃，长期稳定性远超热电偶与 NTC 热敏电阻，是工业领域精度最高的接触式测温元件之一。
Roth+Co 自 1951 年以来专注温度传感器研发，该产品采用瑞士工艺精密加工铂电阻元件，通过激光调阻实现电阻值精确修正，机械强度高、耐压性能好，年漂移率可低至 ±0.01℃～0.1℃/年，在 -200℃～+850℃ 宽温域内保持稳定性能，不同批次产品互换性极佳。
Pt100 铂热电阻的有效测量范围为 -200℃～+850℃，QW029 型号标准工作温度范围覆盖 -50℃～+400℃（视具体探头材质与封装而定），适配水基液体、矿物油、轻质油品、食品级介质、轻度腐蚀性液体等多种被测介质，在绝大多数工业过程温度场景中均可胜任。
传感器采用纯电阻式无源测量原理，无需外部供电即可工作，本质安全，可直接接入 PLC 模拟量输入模块、温控仪表或数据采集系统，适合防爆区域（ATEX/Ex）与 SIL 安全回路应用。结构简单无电子元件，不存在故障风险，十年免维护。
感温探头采用 316L 不锈钢材质封装，表面经精密抛光处理，耐化学腐蚀、耐油耐水解，适配卫生级（食品/制药）与一般工业腐蚀环境。探头结构坚固，抗机械振动能力强，耐压性能好，适合安装空间受限或存在振动的工业现场。
"4-L"代表四线制，适合对精度要求极高（A级及以上）、传输距离较长（>30m）或需要接入高精度温控仪表/PLC 模拟量模块的场景。若系统仅支持两线制或三线制接线，需确认仪表是否兼容四线制输入，或选择 Roth+Co 同系列两线/三线版本（如 QW029 2-L / 3-L）。
本型号默认 Pt100 A 级精度（±(0.15+0.002|t|)℃）。若需更高精度（如 1/3 DIN / 0.10℃级），应选择 Roth+Co 1/3 DIN 精度版本或联系厂家定制。若仅需一般工业监测（±0.5℃即可），可选择 B 级精度版本以降低成本。
QW029 系列标准探杆直径常见 Ø3mm / Ø4mm / Ø5mm / Ø6mm，长度根据定制需求从 50mm 至 300mm 不等。选型时需确认被测介质的有效测温深度，探杆长度应至少覆盖介质深度的 80% 以上，确保 Pt100 感温元件充分接触被测温度。
标准安装螺纹为 G1/2"（或 M16×1.5），若设备测温接口为 G1/4"、G3/4" 或 NPT1/2"，需选择对应螺纹版本或使用转接件，安装前务必确认接口尺寸与密封要求。
Pt100 适配水基液体、矿物油、轻度酸碱液、食品级介质等。若介质为强酸强碱、高温导热油（>250℃）或含有磨蚀性颗粒，需确认探头材质（标准为 316L 不锈钢）是否兼容，必要时选择哈氏合金或因科镍探头版本。工作环境温度需在探头允许范围内（通常 -50℃～+400℃）。
四线制 Pt100 需接入支持四线制输入的温控仪表、PLC 模拟量模块或数据采集卡。若后端系统仅支持两线制，可将四线制传感器的两根电压采样线与电流激励线短接后作为两线制使用，但精度会降至 B 级水平，不建议在高精度场景中使用。
品牌与产地为瑞士 Roth+Co. AG。
产品型号为 QW029 1xPt100 4-L Nr. 101948。
传感器类型为四线制 Pt100 铂热电阻温度传感器。
感温元件为 Pt100 铂电阻（IEC 60751 标准）。
0℃标称电阻为 100.00Ω（A级：100±0.06Ω）。
精度等级为 A 级（±(0.15+0.002|t|)℃），B 级可选（±(0.30+0.005|t|)℃）。
接线方式为四线制（4-L），完全消除引线电阻误差。
测温范围为 -200℃～+850℃（标准工作范围 -50℃～+400℃）。
探头材质为 316L 不锈钢（标准版本）。
探杆直径为 Ø3mm / Ø4mm / Ø5mm / Ø6mm（可选）。
探杆长度为 50mm～300mm（可定制）。
安装螺纹为 G1/2"（或 M16×1.5，视具体版本）。
防护等级为 IP65（探头部分，视封装可达 IP68）。
响应时间为 ≤3 秒（空气中，Ø6mm 探头，典型值）。
绝缘电阻为 >100MΩ（500V DC，20℃）。
执行标准为 IEC 60751、EN 60751、CE 认证、RoHS 合规。
重量约 30g 至 150g（视探杆长度与直径而定）。
本型号采用 G1/2" 标准螺纹连接，外径约 21mm，螺距 14 牙/英寸，适配绝大多数工业设备标准测温接口，安装时无需额外转接件，直接旋入即可完成密封固定。
QW029 系列标准探杆直径包括 Ø3mm / Ø4mm / Ø5mm / Ø6mm，316L 不锈钢材质，直径越小响应越快但机械强度越低，直径越大耐压抗振性能越好但响应略慢，选型时需平衡灵敏度与机械强度。
标准探杆长度包括 50mm / 80mm / 100mm / 150mm / 200mm / 250mm / 300mm，定制长度可达 500mm。探杆越长浸入深度越大、测温越准确，但响应时间略增，安装时需确保探杆无遮挡、充分接触被测介质。
含螺纹段与探杆的整体长度约 100mm（Ø6×50mm 短探头）至 400mm（Ø3×300mm 长探头），结构紧凑，适合大多数标准测温孔与管道安装。
顶部不锈钢或合金接线盒采用 IP65 防护，内置 4 线接线端子，四根引线（红/红/白/白或按标准色标）从接线盒底部引出，安装时探杆朝下垂直插入测温孔。
标准四线制引线外径约 5mm 至 7mm，采用耐油、耐高温、抗老化的 PUR 聚氨酯或硅胶护套，柔软易弯曲，便于在狭小空间内走线，四根线颜色区分明确便于接线。
在化工反应釜、酸碱储罐、制药配料罐中，QW029 的 A 级精度与四线制设计确保温度测量误差控制在 ±0.35℃ 以内，配合 PID 温控算法实现反应过程的精密温度控制，防止因温度偏差导致的产品质量波动或安全事故。
316L 不锈钢探杆符合食品卫生级要求（EHEDG/3-A 兼容），用于食品加工厂的清洗槽、杀菌罐、饮料储料罐、制药灭菌釜的温度监测与记录，Pt100 的无源安全设计适合食品安全关键控制点（HACCP）监控。
在中央空调冷冻水/热水循环系统、冷水机组蒸发器/冷凝器中，四线制 Pt100 提供高精度温度反馈，联动水泵启停与阀门调节，优化系统能效比（COP），IP65 防护适应潮湿安装环境。
在电力变压器、干式变压器、发电机的绕组或油温监测中，Pt100 的长期稳定性确保数年漂移小于 0.1℃，无源干触点式电阻输出可直接接入变压器温控系统，实现过温报警与跳闸保护。
四线制接线完全消除引线电阻误差，A 级精度满足实验室恒温槽、培养箱、PCR 仪、液相色谱仪等精密仪器的温度校准与过程控制需求，是计量院与第三方校准实验室的标配传感器。
在液压站油箱、齿轮箱润滑油池、柴油罐中，316L 探头耐受油品腐蚀，四线制设计确保长距离传输精度不衰减，用于油液温度监测与干运行保护，响应时间 ≤3 秒可及时捕捉温度异常。
Roth+Co QW029 1xPt100 4-L Nr. 101948 是一款集四线制精密接线、Pt100 A 级高精度、316L 不锈钢耐腐蚀探头、瑞士精密制造、-200℃～+850℃ 宽测温范围于一身的高性能铂热电阻温度传感器。它以 Roth+Co 自 1951 年以来超过 70 年的温度测量专业经验为品质基石，以 IEC 60751 与 EN 60751 双标认证为可靠性背书，以 G1/2" 标准螺纹为系统集成便利性基础，以四线制完全消除引线电阻误差为测量精度保障，以 ≤3 秒响应时间与五年 <0.1℃ 漂移为长期运行经济性支撑，以无源本质安全设计为防爆与 SIL 回路适应性后盾。
