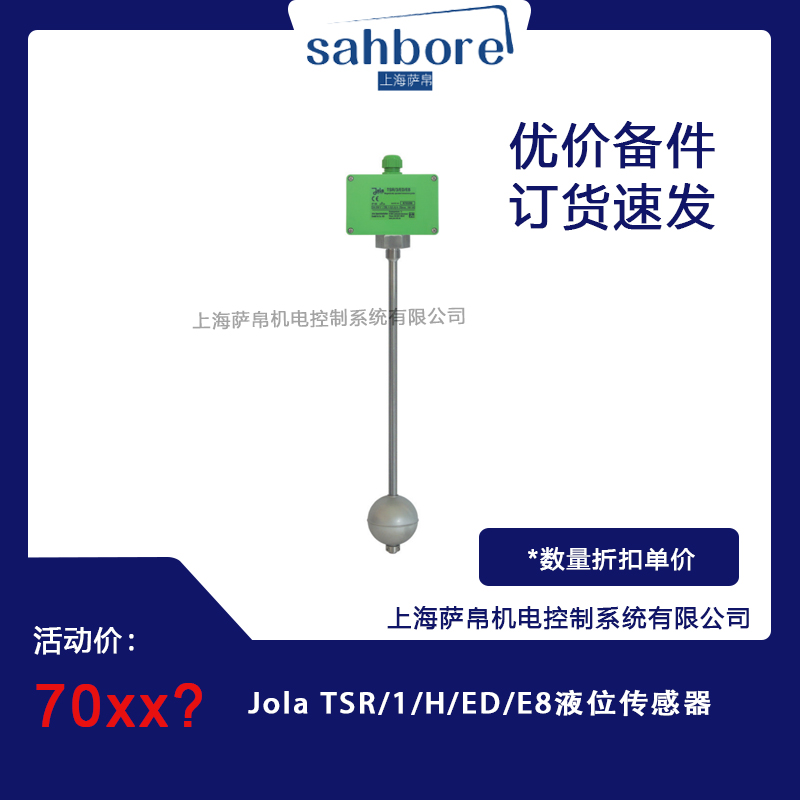

Jola TSR/1/H/ED/E8 是德国 Jola Spezialschalter GmbH & Co. KG 公司推出的一款高性能杆式磁耦合浸入式液位开关，属于 TSR 系列产品线。本型号完整订货号各段含义如下："TSR"代表杆式磁耦合液位开关（浸入式探头），专为导电与非导电液体的单点液位检测而设计；"1"代表 1 个镀金 SPDT（单刀双掷）触点，适用于低电流信号回路；"H"代表探杆材质为不锈钢 316L，具备耐化学腐蚀与食品/制药级卫生认证；"ED"代表配套 ED 耐油耐水解电缆（聚氨酯复合材料），适应潮湿与油污工况；"E8"代表 E8 过程连接方式（标准螺纹 G1/2" 或法兰连接）。该传感器专为液体的干运行保护、溢流报警与泵控而设计，广泛应用于化工、制药、食品饮料、水处理、液压系统及船舶工程等高可靠性工业领域。
采用磁耦合原理驱动内部干簧管开关，浮子随液位上下浮动时通过磁场远距离触发触点，全程无机械接触、无磨损。相比传统浮球开关，使用寿命可达 10⁶ 次以上，响应速度 ≤100ms，特别适合高频启停的工业自动化回路。
"1"配置代表 1 个镀金 SPDT 触点，触点容量为 24～42V AC/DC、4VA、0.1～100mA，镀金层有效抗氧化、抗腐蚀，确保在低电流信号回路中长期稳定导通，可直连 PLC、继电器或液位控制器，无需额外信号转换。
"H"配置采用 316L 不锈钢探杆，表面经精密抛光处理（Ra≤0.8μm），耐化学腐蚀、耐酸碱，符合食品与制药行业的卫生级要求。探杆长度可定制（常见 300mm～2000mm），直接决定触发液位，安装后无需调整。
配套 ED 电缆采用聚氨酯复合材料护套，具备优异的耐油性、耐水解性与抗老化性能，标准线缆长度可选 2m/5m/10m，也支持定制。在潮湿、油污、户外等恶劣环境中仍能保持长期稳定的电气绝缘性能。
整体防护等级达 IP68，密封采用 FPM（氟橡胶）材质，可长期浸没于液体中运行，适用于地下储罐、污水池、船舶油箱等需要探头完全没入液体的安装场景，最大承压 ≤16bar（过程连接处）。
传感器采用无源磁耦合干簧管驱动，无需外部供电，本质安全，适合防爆区域与安全回路应用。当液位到达设定点时，浮子磁场触发干簧管，输出开关量信号；液位低于设定点时回路断开，实现精准的点液位报警与泵控。
本型号 TSR/1 适用于导电液体（电导率 σ≥50μS/cm），如水、污水、油品、酸碱液等。若需检测非导电液体（如纯水、有机溶剂），应选择 TSR 系列电容式版本或搭配电极继电器使用。
"H"代表 316L 不锈钢探杆，适用于食品、制药及化工腐蚀性介质。若介质为强酸强碱，可选 PVDF 探杆版本；若为一般工业水处理，PP 探杆版本性价比更高。
"E8"代表标准螺纹 G1/2" 或法兰连接。若管道接口为 G1/2"，可直接旋入安装；若需法兰连接（DN50/DN80），应确认法兰标准（DIN EN 1092-1 PN10/PN16）。若需对焊连接，应选择 E7 版本。
ED 电缆标准长度为 2m/5m/10m，若安装距离较远，建议选配 10m 或定制长度。若环境存在强油污或紫外线照射，ED 电缆的耐油耐水解特性已满足要求；若需更高耐温（>100℃），应选择硅橡胶电缆版本。
标准工作温度范围为 -20℃～+120℃（316L 探杆），过程连接承压 ≤16bar。若工作温度超过 120℃，应选择耐高温密封版本；若压力超过 16bar，应选择高压过程连接版本（E8H）。
"1"代表 1 个 SPDT 触点，适用于单点液位控制（高液位报警或低液位报警）。若需多点液位检测（如高液位+低液位双报警），应选择 TSR/3（3 个触点）或 TSR/S3 版本。
品牌与产地为德国 Jola Spezialschalter GmbH & Co. KG。
产品型号为 TSR/1/H/ED/E8。
传感器类型为杆式磁耦合浸入式液位开关（TSR 系列）。
触点类型为镀金 SPDT（单刀双掷），1 个触点。
触点容量为 24～42V AC/DC、4VA、0.1～100mA。
探杆材质为 316L 不锈钢（卫生级抛光）。
浮子材质为 PP / 316L 不锈钢（磁耦合驱动干簧管）。
密封材质为 FPM（氟橡胶）。
防护等级为 IP68（长期浸没）。
过程连接为 E8（G1/2" 螺纹或法兰）。
电缆类型为 ED 3×0.75mm²（耐油、耐水解、抗老化）。
电缆长度为标准 2m/5m/10m（可定制）。
供电方式为无源（磁耦合干簧管），无需外部电源。
工作温度范围为 -20℃～+120℃（316L 探杆）。
过程连接承压为 ≤16bar。
适用介质密度为 ≥0.8g/cm³。
适用介质为水、污水、油品、酸碱液、食品级液体（导电液体）。
响应时间为 ≤100ms。
执行标准为 EN 61010-1、CE 认证。
TSR 系列探杆标准直径约 14mm（细杆）至 22mm（粗杆），316L 不锈钢材质，长度根据定制需求从 300mm 至 2000mm 不等，直径细小可深入狭小安装空间。
内置磁耦合浮子直径约 50mm、高度约 50mm，提供足够的浮力驱动干簧管可靠触发，同时体积紧凑，不影响管道内流体动力学特性。
以标准配置 S1=335mm（电极浸入长度）为例，传感器总长约 665mm（含接线盒），其中探杆有效工作长度 335mm，接线盒至法兰段约 330mm。
顶部接线盒采用工程塑料材质，IP68 防护，内置干簧管与接线端子，电缆从接线盒底部引出，安装时探杆朝下垂直插入罐体。
ED 3×0.75mm² 电缆外径约 7mm 至 8mm，柔软易弯曲，便于在狭小空间内走线，聚氨酯护套耐油耐水解。
含探杆、浮子、接线盒与 2m 电缆的整机重量约 0.5kg 至 1.2kg（视探杆长度而定），316L 探杆版本略重于 PP 探杆版本，便于单手安装操作。
在化工反应釜、酸碱储罐、制药配料罐中，TSR/1/H/ED/E8 用于单点液位报警与泵控，316L 探杆耐受腐蚀性介质，镀金触点确保低电流回路可靠触发，防止溢流与干运行事故。
在食品加工厂的清洗槽、杀菌罐、饮料储料罐中，316L 抛光探杆符合食品卫生级要求（EHEDG/3-A 兼容），用于液位控制与溢流保护，确保生产过程的洁净与安全。
在自来水厂清水池、污水处理厂沉淀池中，传感器 IP68 防护支持长期浸没，用于高低液位报警与水泵干运行保护，响应速度 ≤100ms，有效防止泵体空转烧毁。
在液压站油箱、齿轮箱润滑油池中，传感器检测油液最低液位，触发报警信号提醒补油，保护液压泵与齿轮箱免受干磨损伤，ED 耐油电缆适应油污环境。
在船舶燃油舱、淡水舱中，无机械运动部件的磁耦合设计适应船舶摇摆工况，不会因振动导致误触发，IP68 防护耐受海水腐蚀，用于液位报警与泵启停控制。
在建筑消防水池、雨水收集池中，传感器用于低液位报警（防止消防泵干转）与高液位溢流报警，无源安全设计适合无人值守的自动控制回路。
Jola TSR/1/H/ED/E8 是一款集磁耦合无接触驱动、镀金 SPDT 触点、316L 卫生级不锈钢探杆、ED 耐油耐水解电缆、IP68 长期浸没防护、无源安全设计于一身的德国制造杆式浸入式液位开关。它以 Jola 超过 70 年的液位控制专业经验为品质基石，以 EN 61010-1 与 CE 认证为可靠性背书，以 G1/2" E8 过程连接为系统集成便利性基础，以 ≤100ms 快速响应与 10⁶ 次超长寿命为高频工况性能保障，以 -20℃～+120℃ 宽温域与 316L 耐腐蚀探杆为介质适应性后盾。
