一、产品介绍

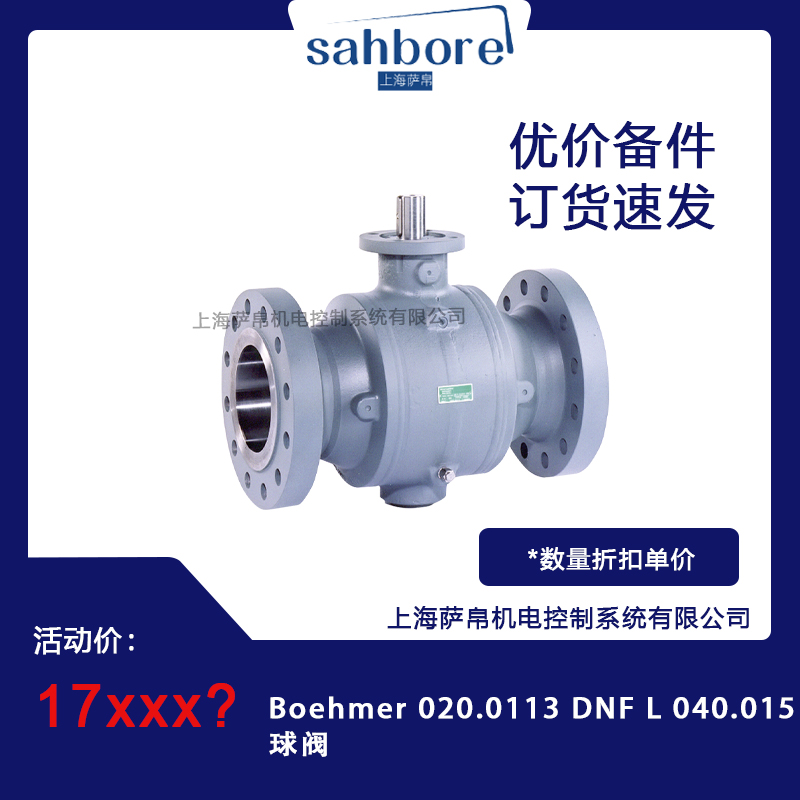

Boehmer 020.0113 DNF L 040.015 是德国伯马（Böhmer）公司推出的一款高性能两片式法兰球阀，属于 DNF 系列标准型号。本型号完整订货号各段含义如下："020"代表产品系列代号，对应 DNF 两片式浮动球球阀系列；"0113"为该系列下的特定规格编码，包含通径与连接方式信息；"DNF"代表阀体结构类型，即两片式（Two-Piece）法兰连接浮动球球阀；"L"代表特定的密封配置版本（通常为 PTFE 软密封）；"040"代表公称通径 DN40（1.5 英寸）；"015"代表公称压力 PN16（1.6 MPa）。该阀采用浮动球设计、法兰连接，适用于 DN40 公称通径、PN16 公称压力的工业管路系统，广泛应用于石油天然气、化工、暖通空调、供水及一般工业领域，是替代闸阀与截止阀实现管路截断与接通的理想选择。

二、功能特点

1. 浮动球设计，双向密封可靠

采用浮动球结构，球体在介质压力作用下自动压向下游阀座，实现进出口双向密封。DN40 口径配合精密加工的阀座，确保在 PN16 压力下零泄漏，密封等级可达 ANSI/FCI 70-2 IV 级。

2. 全通径设计，流阻极低

DN40 全通径（Full Bore）设计，流道直径与管道内径一致，流量系数 Cv 值约为 210（参照 DN40 PN16 球阀标准数据），流阻仅为同尺寸闸阀的 1/7，节能效果显著。

3. 90°快速启闭，操作轻便

球体仅需旋转 90°即可实现全开或全关，启闭时间短、操作力矩小。DN40 规格配合优化的阀杆设计，手动操作轻松，亦可加装电动、气动执行机构实现自动化控制。

4. 防静电设计，安全合规

阀杆与球体之间设有防静电弹簧结构，在开关过程中自动导出静电，防止在易燃易爆介质环境中因静电积聚引发安全事故，符合 NACE MR0175 及 API 6D 相关标准要求。

5. 防火安全结构，防飞出阀杆

采用防爆裂阀杆（Blow-out Proof Stem）设计，阀杆仅在阀门全开或全关位置承受全管线压力时方可拆卸，安装维护安全可靠。同时阀杆配有防火密封结构，万一填料失效，阀杆不会飞出。

6. 唇式挠性密封，维护便捷

两片式阀体设计支持在线更换密封件与阀座，无需拆卸阀体即可完成维护。密封座采用唇式挠性密封结构，具有"记忆特性"，温度变化时自动补偿，长期使用后仍能保持密封性能。

三、选型指南

1. 确认通径与压力匹配

本型号为 DN40 PN16，适用于最大工作压力 1.6 MPa、工作温度 -20℃～+200℃（PTFE 密封）的工况。若系统压力超过 PN16，应选择 DNF 系列更高压力版本（如 PN25 或 PN40）；若压力较低（如 PN10），本型号同样适用但需确认密封面宽度是否匹配。

2. 确认密封材质

"L"后缀代表 PTFE（聚四氟乙烯）阀座密封，适用温度 -20℃～+200℃，适用于水、蒸汽、油品及一般化学介质。若介质为高温（>200℃）或强腐蚀性，应选择 PPL（对位聚苯）密封或金属密封版本。

3. 确认连接方式

本型号为法兰连接，符合 DIN EN 1092-1 标准。DN40 法兰通常采用 PN16 凸面法兰（RF），螺栓孔分布为 8 孔 Ø18mm，孔距圆直径 Ø125mm。若需对焊连接，应选择 DNF 对焊式同系列型号。

4. 确认驱动方式

本型号为手动球阀（带手柄或蜗轮）。若需电动控制，可选配电动执行机构，DN40 口径建议配置扭矩≥25 Nm 的执行器；若需气动控制，可选配双作用气缸，气源压力 6～8 bar。

5. 确认介质兼容性

PTFE 密封适用于水、蒸汽、油品、天然气及一般化学介质。若介质含强酸、强碱或有机溶剂，需确认阀体材质（通常为 WCB 碳钢或不锈钢 CF8/CF8M）与密封材质的化学兼容性，必要时选择不锈钢阀体 + PTFE 阀座版本。

6. 确认工作温度范围

标准 PTFE 密封工作温度为 -20℃～+200℃。若工作温度超过 200℃，应选择 PPL 密封版本，耐温可达 +300℃。若工作温度低于 -20℃，需选择加长阀杆 + 低温密封版本。

四、技术参数

品牌与产地为德国 Böhmer（伯马）公司。

产品型号为 020.0113 DNF L 040.015。

阀门类型为两片式浮动球球阀，法兰连接。

公称通径为 DN40（1.5 英寸）。

公称压力为 PN16（1.6 MPa / 232 psi）。

连接标准为 DIN EN 1092-1 法兰（RF 凸面）。

压力试验标准为 DIN EN 12266-1（壳体试验 2.4 MPa，密封试验 1.76 MPa）。

阀体材质为 WCB 碳钢（或可选 CF8/CF8M 不锈钢）。

球体材质为 A105 碳钢 + 硬化处理（HRC≥45），或不锈钢 A182 F304/F316。

阀座密封为 PTFE（聚四氟乙烯），适用温度 -20℃～+200℃。

阀杆材质为 A182 F316 不锈钢。

防静电设计为阀杆-球体弹簧导出。

防火设计为防爆裂阀杆 + 防火密封填料。

工作温度范围为 -20℃～+200℃（PTFE 密封）。

适用介质为水、蒸汽、油品、天然气及一般化学介质。

流量系数 Cv 约为 210（全通径 DN40）。

执行标准为 DIN EN ISO 17292（两片式球阀）、API 608、API 6D。

重量约 4 kg 至 5 kg（碳钢阀体，含法兰）。

符合 CE、PED 2014/68/EU 认证要求。

五、产品尺寸

1. 公称通径 DN40，法兰外径约 150mm

本型号采用 DIN EN 1092-1 PN16 凸面法兰，法兰外径约 150mm，螺栓孔数 8 个，孔距圆直径 Ø125mm，螺栓规格 M12×45mm，法兰厚度约 16mm。

2. 阀体长度约 200mm（面到面）

根据阀门手册数据，DN40 PN16 球阀的面到面长度（Face to Face）约为 200mm，符合 DIN EN 558 系列 14 长度标准，与同规格闸阀、止回阀互换性强。

3. 整体高度约 210mm 至 240mm

含手柄或蜗轮的整体高度约 210mm 至 240mm（视驱动方式而定），手动手柄操作高度适中，蜗轮操作高度略高但启闭更省力。

4. 重量约 4kg 至 5kg

WCB 碳钢阀体含法兰的整机重量约 4kg 至 5kg，不锈钢 CF8M 阀体重量约 5kg 至 6kg，便于现场吊装与安装。

5. 流道内径约 38mm 至 40mm

全通径设计，流道内径约 38mm 至 40mm（与 DN40 管道内径一致），无缩径，流量损失极小。

6. 阀杆防飞出，安装安全

防爆裂阀杆设计确保阀杆在任何位置均不会因压力冲击而飞出，阀杆处配有双重密封填料（PTFE + 柔性石墨），维护时可在带压状态下更换填料。

六、应用领域

1. 石油天然气管线工程

DN40 口径球阀是天然气输配管网、计量站与减压站的常用截断阀门。PN16 压力等级满足城市中压燃气管道（≤0.4 MPa）及低压配气管网需求，防静电与防火设计确保燃气系统安全运行。

2. 暖通空调与供热系统

在区域供热管网、中央空调冷冻水/热水循环系统中，DN40 球阀用于支干管截断与调节。全通径设计确保大流量工况下压降最小，PTFE 密封耐温 200℃ 满足热水系统（≤180℃）长期运行需求。

3. 化工与石化工程

在化工生产装置的物料输送管线中，本型号适用于水、蒸汽、油品及一般化学介质的截断与切换。两片式结构支持在线维护，减少停车检修时间，提升装置运行效率。

4. 供水与水处理系统

在自来水厂、污水处理厂及工业循环冷却水系统中，DN40 球阀用于主管路截断与流量调节。PTFE 密封无毒无害，符合饮用水卫生标准，防静电设计防止水管路中静电积累。

5. 电力与能源行业

在火电厂、核电站的辅助系统（如冷却水、润滑油、压缩空气管路）中，本型号的高可靠性与防火设计满足电力行业对阀门安全性的严格要求。

6. 船舶与海洋工程

在船舶管路系统（压载水、消防水、燃油管路）中，DN40 PN16 球阀的紧凑结构与防腐蚀碳钢/不锈钢材质适应海洋高盐雾环境，符合船级社（DNV、GL、CCS）认证要求。

7. 造纸与食品加工

在造纸厂的纸浆输送、食品厂的蒸汽与清洗水系统中，PTFE 密封的化学惰性确保不污染介质，全通径设计减少纸浆纤维堵塞风险。

七、总结

Boehmer 020.0113 DNF L 040.015 是一款集 DN40 中口径全通径、PN16 中压等级、浮动球双向密封、防静电防火安全设计于一身的德国制造两片式法兰球阀。它以 Böhmer 超过 70 年的球阀制造经验为品质基石，以 DIN EN ISO 17292 与 API 608/6D 双标认证为可靠性背书，以 200mm 短结构长度与 8 孔 PN16 法兰为系统集成便利性基础，以 Cv≈210 的大流量系数为低流阻性能保障，以防爆裂阀杆与唇式挠性密封为长期使用寿命支撑。
